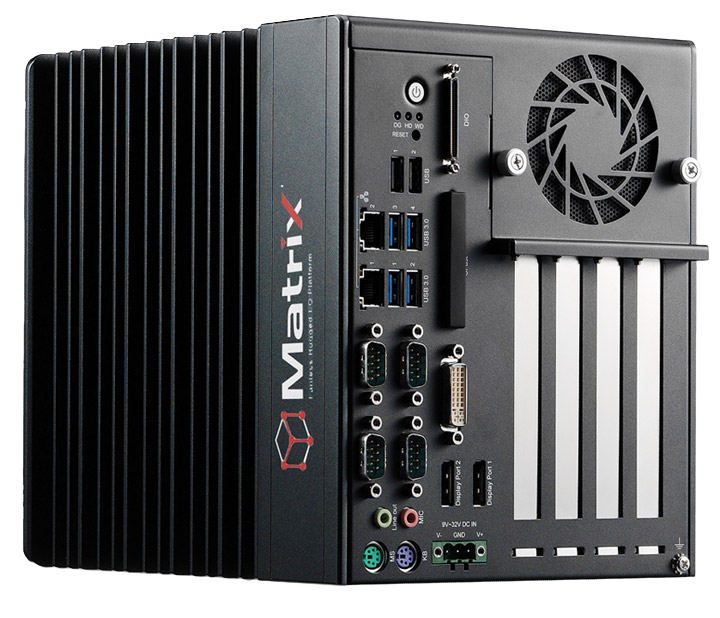

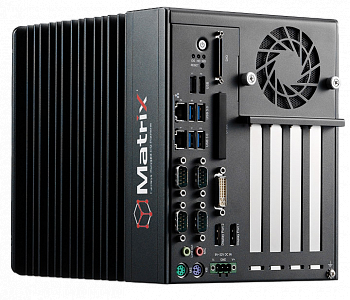

MXC-6300 series
Серия промышленных компьютеров MXC-6300 с процессорами Intel Core i7/i5/i3, пассивным охлаждением и разъемами PCI/PCIe
Производитель:ADLINK Technology Inc. (Ampro)
- Описание
- Спецификация
- Информация для заказа
* Снят с производства
Снят с производства
Свяжитесь с нами, чтобы уточнить возможность заказа или подобрать замену
Свяжитесь с нами, чтобы уточнить возможность заказа или подобрать замену
- Поддержка процессоров Intel Core i7/i5/i3 третьего поколения + набор микросхем QM77
- 2 разьема DDR3 SO-DIMM, поддержка до 16 ГБ ОЗУ
- Встроенный источник питания 9...32 В постоянного тока
- Рабочая температура до −20...+60°C без вентиляторов (с промышленным SSD)
Системы из серии Matrix MXC-6300 — это высокопроизводительные встраиваемые компьютеры с пассивным охлаждением на базе процессоров Intel Core i7/i5/i3 третьего поколения с набором микросхем QM77, обладающие высокой вычислительной мощностью и прекрасными графическими характеристиками. Эти системы подойдут для приложений с интенсивными вычислениями и графикой, включая обработку изображений и видео, автоматизацию процессов на суше и на море; также подходят и для различных медицинских приложений.
Наличие разъемов расширения PCI и PCI express (2-го поколения) позволяет устанавливать различные дополнительные платы PCI, PCIe x8 или PCIe x16, удовлетворяя потребностям среды разработки приложений. В дополнение к этому компьютеры серии MXC-6300 оборудованы 2 портами DisplayPort и 1 портом DVI-I для поддержки трех независимых дисплеев, 4 портами USB3.0, 2 USB2.0, а также 2 портами Gigabit Ethernet с функцией teaming. Два порта SATA III 2.5″ с высокоскоростным SATA 6 Гб/с и RAID 0, 1 обеспечивают возможность полного резервного копирования данных в RAID-массиве. Общее управление осуществляется через встроенный 16-канальный изолированный цифровой ввод-вывод.
Используя надежную конструкцию без применения вентиляторов и кабелей, MXC-6300 обеспечивает высокое качество, износостойкость и компактность, оптимальный теплоотвод, легкость в установке и удобство в разработке и эксплуатации системы в жестких условиях окружающей среды.
Поддержка ОС:
— Windows 7 / embedded standard 7/XP/XP embedded
— Linux
Наличие разъемов расширения PCI и PCI express (2-го поколения) позволяет устанавливать различные дополнительные платы PCI, PCIe x8 или PCIe x16, удовлетворяя потребностям среды разработки приложений. В дополнение к этому компьютеры серии MXC-6300 оборудованы 2 портами DisplayPort и 1 портом DVI-I для поддержки трех независимых дисплеев, 4 портами USB3.0, 2 USB2.0, а также 2 портами Gigabit Ethernet с функцией teaming. Два порта SATA III 2.5″ с высокоскоростным SATA 6 Гб/с и RAID 0, 1 обеспечивают возможность полного резервного копирования данных в RAID-массиве. Общее управление осуществляется через встроенный 16-канальный изолированный цифровой ввод-вывод.
Используя надежную конструкцию без применения вентиляторов и кабелей, MXC-6300 обеспечивает высокое качество, износостойкость и компактность, оптимальный теплоотвод, легкость в установке и удобство в разработке и эксплуатации системы в жестких условиях окружающей среды.
Поддержка ОС:
— Windows 7 / embedded standard 7/XP/XP embedded
— Linux
| Технические характеристики | |
| Процессор |
Intel Core i7-3610QE, 2.3/3.3 ГГц, 6 M кэш (MXC-6310D/6311D/6321D) lntel Core i5-3610ME, 2.7/3.3 ГГц, 3 M кэш (MXC-6302D/6312D/6322D) Intel Core i3-3120ME, 2.4 ГГц, 3 M кэш (MXC-6303D/6313D/6323D) Intel Celeron 1020E, 2.2 ГГц, 2 M кэш (MXC-6305D) |
| Набор микросхем | Intel Mobile Platform Controller Hub (QM77) |
| ОЗУ | Модуль SODIMM 4 ГБ DDR3 1600 МГц (максимально до 16 ГБ в варианте с двумя разъемами SODIMM) |
| Жесткий диск SATA | 2 разъема SATA-III для установки накопителей HDD/SSD 2.5”, поддержка SATA RAID 0,1 и SATA 6 Гб/с |
| CompactFlash | 2 разъема CFast (1 внешний + 1 внутренний) |
| Видео |
Поддержка 3 независимых дисплеев (2 разъема DisplayPort + 1 VGA или 2 DisplayPort + 1 DVI-D) 1-й дисплей: до 2560x1600 2-й дисплей: до 1920x1600 порт DVI-I: до 1920x1200 |
| Разъемы расширения |
1 разъем PCI + 2 PCIe x8 или 1 PCI + 1 PCIe x16 (MXC-6300 series) 1 разъем PCI + 1 PCIe x16 (MXC-6310 series) 3 разъема PCI + 1 PCIe x16 (MXC-6320 series) Цифровой ввод-вывод: 16 цифровых вводов и 16 цифровых выводов с изоляцией 1.5 КВ Аудио: 1 вход для микрофона и 1 линейный выход |
| Ethernet |
2 порта Intel Gigabit Ethernet (1 Intel Springville WGI210IT + 1 82579LM) Поддержка функции Teaming, Intel iAMT 8.0, функция Wake On LAN |
| Последовательные порты | 2 программных порта RS-232/422/485 (COM 1&2) с управлением потоком передачи данных, 2 порта RS-232 (COM 3&4) |
| USB | 6 внешних портов USB (4 USB 3.0 + 2 USB 2.0) + 1 внутренний порт USB 2.0 |
| Клавиатура и мышь | 1 разъем PS/2 для клавиатуры и 1 PS/2 для мыши |
| Сторожевой таймер | Поддерживается |
| Питание |
Источник постоянного тока: встроенный источник питания 9-32 В постоянного тока, подключаемые разъемы с фиксатором (GND, V-, V+), 2-контактный дистанционный выключатель питания Источник переменного тока: опциональный внешний адаптер AC-DC 160 В для переменного тока |
| Опциональный модуль охлаждения | Опциональный модуль охлаждения для отвода тепла от плат PCI/PCIe, интеллектуальное управление вентилятором |
| Размеры (Д х Ш х В) |
MXC-6300/MXC-6320 series: 225 x 172.5 x 213 мм MXC-6310 series: 225 x 154 x 213 мм |
| Вес |
MXC-6300/6320 series: 4.3 кг MXC-6310 series: 3.8 кг |
| Монтаж | Комплект для крепления на стену |
|
Условия эксплуатации и хранения |
|
| Рабочая температура |
Стандартно: 0...+50 °C Опциональный расширенный температурный диапазон: -20...+55 °C (с промышленным накопителем SSD или CFast) для MXC-6301D/6311D -20...+60 °C (с промышленным накопителем SSD или CFast) для MXC-6302D/6303D/6312D/6313D |
| Температура хранения | -40...+85 °C (исключая накопители HDD/SDD/CFast) |
| Влажность | ~95% @ +40 °C (без конденсации) |
| Вибрация (эксплуатация) |
5 Grms, 5-500 Гц, 3 оси (с накопителями CFast или SSD) 0.5 Grms, 5-500 Гц, 3 оси (с жестким диском) |
| Удары | Эксплуатация, 50 G, полусинусоида 11 мс (с накопителями CFast или SSD) |
| Электростатический разряд | При контакте +/-4 кВ, по воздуху +/-8 кВ |
| Электромагнитная совместимость | CE и FCC Class A |
| Безопасность: | UL/cUL, CB, KCC |
| Модель | Описание
|
| MXC-6301D | Компьютер с пассивным охлаждением с процессором Intel Core i7-3610QE, 1 разъемом PCI + 2 PCIe x8 или 1 разъемом PCI + 1 PCIe x16, 4 ГБ DDR3, 16 цифровыми вводами + 16 цифровыми выводами |
| MXC-6302D | Компьютер с пассивным охлаждением с процессором Intel Core i5-3610ME, 1 разъемом PCI + 2 PCIe x8 или 1 разъемом PCI + 1 PCIe x16, 4 ГБ DDR3, 16 цифровыми вводами + 16 цифровыми выводами |
| MXC-6303D | Компьютер с пассивным охлаждением с процессором Intel Core i3-3120ME, 1 разъемом PCI + 2 PCIe x8 или 1 разъемом PCI + 1 PCIe x16, 4 ГБ DDR3, 16 цифровыми вводами + 16 цифровыми выводами |
| MXC-6305D | Компьютер с пассивным охлаждением с процессором Intel Celeron 1020E, 1 разъемом PCI + 2 PCIe x8 или 1 разъемом PCI + 1 PCIe x16, 4 ГБ DDR3, 16 цифровыми вводами + 16 цифровыми выводами |
| MXC-6311D | Компьютер с пассивным охлаждением с процессором Intel Core i7-3610QE, 1 разъемом PCI + 1 PCIe x16, 4 ГБ DDR3, 16 цифровыми вводами + 16 цифровыми выводами |
| MXC-6312D | Компьютер с пассивным охлаждением с процессором Intel Core i5-3610ME, 1 разъемом PCI + 1 PCIe x16, 4 ГБ DDR3, 16 цифровыми вводами + 16 цифровыми выводами |
| MXC-6313D | Компьютер с пассивным охлаждением с процессором Intel Core i3-3120ME , 1 разъемом PCI + 1 PCIe x16, 4 ГБ DDR3, 16 цифровыми вводами + 16 цифровыми выводами |
| MXC-6321D | Компьютер с пассивным охлаждением с процессором Intel Core i7-3610QE, 3 разъемами PCI + 1 PCIe x16, 4 ГБ DDR3, 16 цифровыми вводами + 16 цифровыми выводами |
| MXC-6322D | Компьютер с пассивным охлаждением с процессором Intel Core i5-3610ME, 3 разъемами PCI + 1 PCIe x16, 4 ГБ DDR3, 16 цифровыми вводами + 16 цифровыми выводами |
| MXC-6323D | Компьютер с пассивным охлаждением с процессором Intel Core i3-3120ME, 3 разъемами PCI + 1 PCIe x16, 4 ГБ DDR3, 16 цифровыми вводами + 16 цифровыми выводами |
| Опциональный модуль охлаждения для MXC-6300/6310 | Модуль охлаждения для серий MXC-6300/6310 |
| Опциональный жесткий диск 500 ГБ/1 ТБ | Установленный изготовителем жесткий диск SATA объемом 500 ГБ/1 ТБ, рабочая температура от 0 до +60 °C |
| Опциональный твердотельный накопитель 32/64 ГБ | Установленный изготовителем твердотельный накопитель MLC SATA объемом 32 ГБ/64 ГБ, рабочая температура от 0 до +70 °C |
| Адаптер AC-DC 160 Вт | Промышленный адаптер AC-DC 160 Вт, рабочая температура от -20 до +70 °C |
* Информация для Федеральной таможенной службы.
В устройстве не используются алгоритмы шифрования.
