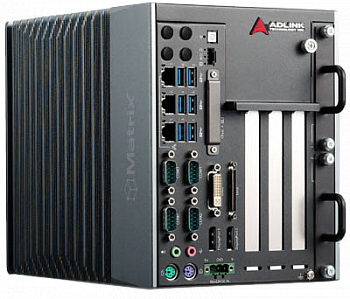

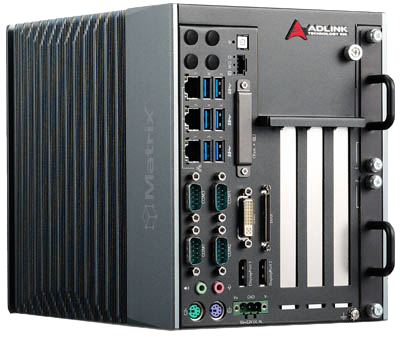

MXC-6400
Встраиваемый расширяемый компьютер на базе процессоров Intel Core i7/i5/i3 6‑го поколения, c шиной расширения PCI/PCIe и безвентиляторной системой охлаждения
Производитель:ADLINK Technology Inc. (Ampro)
- Описание
- Спецификация
- Информация для заказа
- Процессоры Intel Core i7/i5/i3 6-го поколения и чипсет QM170
- 2 разъема памяти DDR4 SO-DIMM. ОЗУ до 32 ГБ
- Поддержка 3-х независимых дисплеев посредством двух портов DisplayPort и одного DVI-I
- Расширенный температурный диапазон (опция): от -20 до +70 °C (при использовании промышленного SSD или CFAST)
Matrix MXC-6400 — это линейка высокопроизводительных встраиваемых компьютеров с безвентиляторной системой охлаждения. Компьютеры оснащаются процессорами Intel Core i7/i5/i3 6-го поколения и чипсетом QM170, что позволяет получить высокую вычислительную мощь и производительность графики при минимальном энергопотреблении.
MXC-6400 имеет 3 разъема расширения PCI/PCIe для установки различных готовых плат PCI/PCIe для настраиваемых приложений, 2 внутренних разъема mPCIe, 1 разъем для SIM-карты для 3G. Помимо этого, компьютеры серии MXC-6400 поддерживают независимый вывод видео посредством портов DisplayPort и DVI-I с разрешением HD 4K, а также имеют 6 портов USB 3.0 и 3 порта Gigabit Ethernet с поддержкой Intel iAMT 11.0 и функцией teaming. Компьютер оснащен 2 портами SATA III с возможностью горячего подключения для установки устройств 2.5″ в переднюю панель. Порты поддерживают скорость передачи данных 6 ГБ/с и могут быть объединены в RAID 0, 1, 5, 10. Опционально доступен 16-канальный цифровой ввод/вывод с цифровым фильтром, удовлетворяющий требованиям промышленной автоматизации общего назначения.
Компактный, гибкий в настройке и обладающий широкими возможностями ввода/вывода, MXC-6400 является отличным выбором для широкого круга приложений промышленной автоматизации, систем наблюдения, автоматизации на железнодорожном и морском транспорте, а также в бортовых системах наземного транспорта.
| Технические характеристики | |
| Процессор |
Intel Core i7-6820EQ 2.8 ГГц (в режиме Turbo до 3.5 ГГц) 4 ядра/8 потоков, кэш 8 M (MXC-6401D) Intel Core i5-6440EQ 2.7 ГГц (в режиме Turbo до 3.4 ГГц) 4 ядра/4 потока, кэш 6 M (MXC-6402D) Intel Core i3-6100E 2.7 ГГц, 2 ядра/4 потока, кэш 3 M (MXC-6403D) |
| Чипсет | Intel Mobile Platform Controller hub (QM170) |
| Видео |
2 порта Display Port 1.3 с поддержкой интерфейсов VGA/DVI/HDMI при помощи кабеля с фиксатором Двойной вывод видео VGA+DVI посредством разъема DVI-I с поддержкой разрешения до 4096 x 2304 @ 60 Гц Разрешение HD 4K с поддержкой 3-х независимых видео- и аудиопотоков Gen9, GT2e и GT4e |
| ОЗУ | 2 разъема SO-DIMM с поддержкой памяти DDR4 2133 МГц объемом до 32 ГБ |
| Разъемы расширения | 1 PCI + 2 PCIex8 или 1 PCI + 1 PCIex16, с автоматическим переключением |
| Mini PCIe | 2 разъема Mini PCIe |
| USIM | 1 разъем для SIM-карты для 3G |
| Ethernet |
3 порта Gigabit Ethernet (2 Intel I210IT и I219 PHY) Поддержка функции Teaming, Intel iAMT 11.0, Wake On LAN |
| Последовательные порты |
2 программируемых порта RS-232/422/485 (COM1 и COM2) 2 порта RS-232 с автоматическим контролем (COM3 и COM4) |
| USB |
6 портов USB 3.0 (2х 1600 мА и 4х 900 мA) 1 внутренний порт USB 2.0 |
| Цифровой ввод/вывод (опция) |
16-канальный цифровой ввод и 16-канальный цифровой вывод с изоляцией Прерывание COS для всех цифровых вводов Настраиваемый цифровой фильтр |
| Аудио | Аудиовход / линейный выход |
| Клавиатура/мышь | 1 PS/2 для клавиатуры и 1 PS/2 для мыши |
| Сторожевой таймер | Поддержка сторожевого таймера Watch Dog |
| Источник питания постоянного тока |
Встроенный широкодиапазонный источник питания 9-32 В постоянного тока 3 подключаемых разъема с фиксаторами (GND, V-, V+) 3-контактный выключатель на передней панели |
| Источник питания переменного тока | Опциональный внешний универсальный адаптер мощностью 160 Вт для переменного тока |
| Жесткий диск SATA |
2 порта SATA III с возможностью горячего подключения для устройств 2.5” на передней панели 2 встроенных внутренних порта SATA III для установки устройств 2.5” Пропускная способность SATA 6 ГБ/с, поддержка SATA RAID 0,1,5,10 |
| CompactFlash | Разъем 1 type II CFAST |
| Опциональный вентиляторный блок | Опциональный вентиляторный блок с возможностью горячего подключения для отвода тепла от плат PCI/PCIe, интеллектуальное управление вентилятором |
| Размеры (ШхВхГ) | 150 x 200 x 225 мм |
| Вес | 4 кг |
| Крепление | Комплект для крепления на стену |
|
Условия эксплуатации и хранения |
|
|---|---|
| Рабочая температура |
Стандартно: от 0 до 50 °C (с жестким диском) Опциональный расширенный диапазон: от -20 до 70 °C (с промышленным твердотельным накопителем) |
| Температура хранения | от -40 до 85 °C (исключая накопители) |
| Влажность | около 95% при 40 °C (без конденсации) |
| Вибрация |
Эксплуатация, 5 Grms, 5-500 Гц, 3 оси (с твердотельным накопителем) Эксплуатация, 0.5 Grms, 5-500 Гц, 3 оси (с жестким диском) |
| Электростатический разряд | При контакте +/-4 КВ, по воздуху +/-8 КВ |
| Удары | Эксплуатация, 50 G, полусинусоида продолжительностью 11 мс (с твердотельным накопителем) |
| Электромагнитная совместимость | CE и FCC Class A |
| Безопасность | UL/cUL, CB |
| Артикул | Описание |
| MXC-6402D/M32G | Встраиваемый расширяемый компьютер с пассивным охлаждением. Intel Skylake-H Core i5 CPU+QM170, 1PCI+2PCIex8, 2DP+1DVI-I, 3xGbE, 6xUSB3.0, 4xCOM, 16-CH DIO, 1xCfast, 4x2.5" SATA, 9-32 В постоянного тока, 32 ГБ DDR4 |
| MXC-6401D/M8G/Fan | Встраиваемый расширяемый компьютер с пассивным охлаждением. Intel Skylake-H Core i7 CPU+QM170, 1PCI+2PCIex8, 2DP+1DVI-I, 3xGbE, 6xUSB3.0, 4xCOM, 16-CH DIO, 1xCfast, 4x2.5" SATA, 9-32 В постоянного тока, 8 ГБ DDR4, с дополнительным вентилятором |
| MXC-6401D/M4G | Встраиваемый расширяемый компьютер с пассивным охлаждением. Intel Skylake-H Core i7 CPU+QM170, 1PCI+2PCIex8, 2DP+1DVI-I, 3xGbE, 6xUSB3.0, 4xCOM, 16-CH DIO, 1xCfast, 4x2.5" SATA, 9-32 В постоянного тока, 4 ГБ DDR4 |
| MXC-6401D/M8G | Встраиваемый расширяемый компьютер с пассивным охлаждением. Intel Skylake-H Core i7 CPU+QM170, 1PCI+2PCIex8, 2DP+1DVI-I, 3xGbE, 6xUSB3.0, 4xCOM, 16-CH DIO, 1xCfast, 4x2.5" SATA, 9-32 В постоянного тока, 8 ГБ DDR4 |
| MXC-6401D/M16G | Встраиваемый расширяемый компьютер с пассивным охлаждением. Intel Skylake-H Core i7 CPU+QM170, 1PCI+2PCIex8, 2DP+1DVI-I, 3xGbE, 6xUSB3.0, 4xCOM, 16-CH DIO, 1xCfast, 4x2.5" SATA, 9-32 В постоянного тока, 16 ГБ DDR4 |
| MXC-6401D/M32G | Встраиваемый расширяемый компьютер с пассивным охлаждением. Intel Skylake-H Core i7 CPU+QM170, 1PCI+2PCIex8, 2DP+1DVI-I, 3xGbE, 6xUSB3.0, 4xCOM, 16-CH DIO, 1xCfast, 4x2.5" SATA, 9-32 В постоянного тока, 32 ГБ DDR4 |
| MXC-6402D/M4G | Встраиваемый расширяемый компьютер с пассивным охлаждением. Intel Skylake-H Core i5 CPU+QM170, 1PCI+2PCIex8, 2DP+1DVI-I, 3xGbE, 6xUSB3.0, 4xCOM, 16-CH DIO, 1xCfast, 4x2.5" SATA, 9-32 В постоянного тока, 4 ГБ DDR4 |
| MXC-6402D/M8G | Встраиваемый расширяемый компьютер с пассивным охлаждением. Intel Skylake-H Core i5 CPU+QM170, 1PCI+2PCIex8, 2DP+1DVI-I, 3xGbE, 6xUSB3.0, 4xCOM, 16-CH DIO, 1xCfast, 4x2.5" SATA, 9-32 В постоянного тока, 8 ГБ DDR4 |
| MXC-6403D/M4G | Встраиваемый расширяемый компьютер с пассивным охлаждением. Intel Skylake-H Core i3 CPU+QM170, 1PCI+2PCIex8, 2DP+1DVI-I, 3xGbE, 6xUSB3.0, 4xCOM, 16-CH DIO, 1xCfast, 4x2.5" SATA, 9-32 В постоянного тока, 4 ГБ DDR4 |
| MXC-6403D/M8G | Встраиваемый расширяемый компьютер с пассивным охлаждением. Intel Skylake-H Core i3 CPU+QM170, 1PCI+2PCIex8, 2DP+1DVI-I, 3xGbE, 6xUSB3.0, 4xCOM, 16-CH DIO, 1xCfast, 4x2.5" SATA, 9-32 В постоянного тока, 8 ГБ DDR4 |
| MXC-6402D/M16G | Встраиваемый расширяемый компьютер с пассивным охлаждением. Intel Skylake-H Core i5 CPU+QM170, 1PCI+2PCIex8, 2DP+1DVI-I, 3xGbE, 6xUSB3.0, 4xCOM, 16-CH DIO, 1xCfast, 4x2.5" SATA, 9-32 В постоянного тока, 16 ГБ DDR4 |
| Аксессуары | |
| MXC‑6400 Optional Fan Module | Вентиляторный блок для компьютеров серии MXC-6400 с возможностью горячего подключения |
| 8 ГБ DDR4 | Расширение ОЗУ до 8 ГБ DDR4 |
| 500 ГБ HDD | Предустановленный жесткий диск SATA объемом 500 ГБ |
| 1 ТБ HDD | Предустановленный жесткий диск SATA объемом 1 ТБ |
| 64 ГБ SSD | Предустановленный твердотельный накопитель MLC SATA объемом 64 ГБ |
| Универсальный адаптер 160 Вт | Промышленный универсальный адаптер питания мощностью 160 Вт (рабочая температура от -20 до +70 °C) |
| Расширение температурного диапазона | Опциональное защитное покрытие, позволяющее расширить диапазон рабочих температур до -20...+70 °C |
