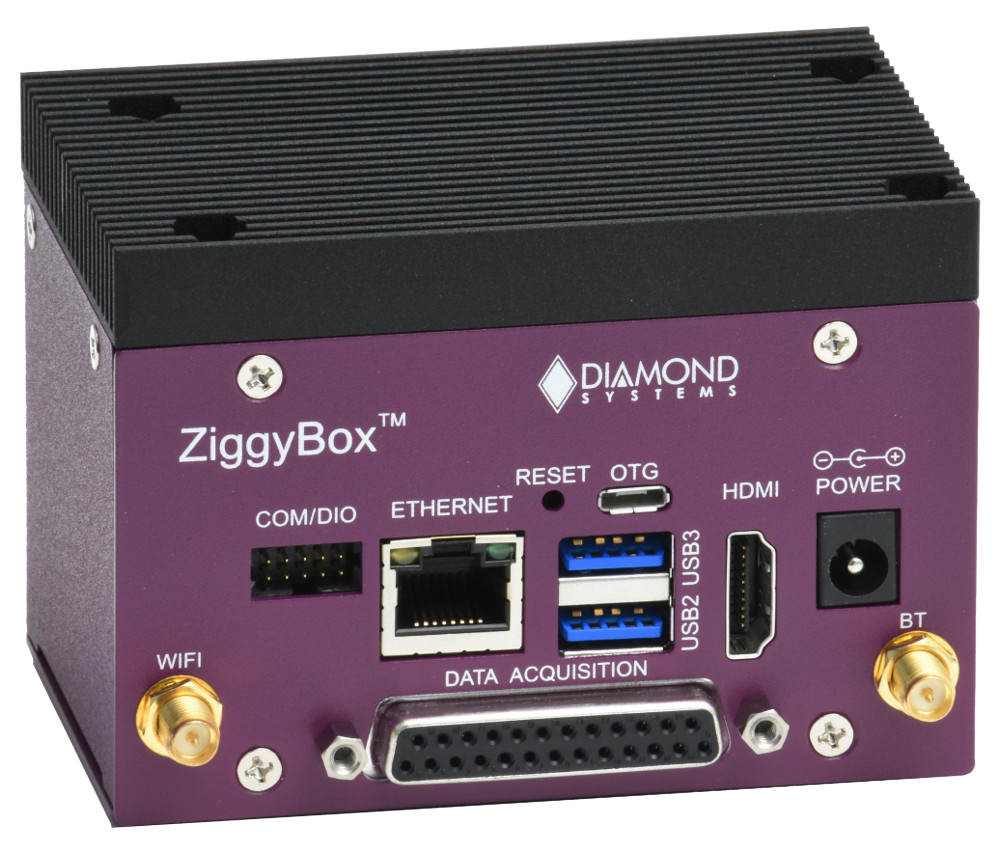

ZiggyBox

Компактная экономичная система для модулей NVIDIA Jetson TX2/TX2i
Diamond Systems Corporation Производитель:
Diamond Systems Corporation
  • Описание
  • Спецификация
  • Информация для заказа
  • Множество стандартных и промышленных функций ввода-вывода
  • Напряжение питания: 9-15 В или 9-19 В в зависимости от установленного модуля Jetson
  • Размер: 63 x 67 x 96 мм
  • Рабочая температура: от -40 до +85 °C

Система ZiggyBox представляет собой компактное и недорогое решение для промышленных и лабораторных приложений искусственного интеллекта и машинного обучения. В его основе лежит вычислительный модуль NVIDIA Jetson TX2/TX2i с архитектурой NVIDIA Pascal. Модуль Jetson располагается в защищенном миниатюрном корпусе размеры которого составляют всего 63×67×96 мм.

ZiggyBox обеспечивает доступ к наиболее востребованным интерфейсам ввода-вывода Jetson, включая Ethernet, USB 3.0 / 2.0 / OTG, HDMI, и 2 порта RS-232. Входящая в состав системы объединительная плата имеет подсистему УСО с аналоговыми и цифровыми функциями ввода-вывода и программной поддержкой. Встроенный радиатор охлаждения обеспечивает надежную эксплуатацию при температурах до +85°C без применения вентиляторов. Система работает под управлением встроенной ОС Linux и может быть установлена как на горизонтальную поверхность, так и на DIN-рейку. ZiggyBox представляет собой оптимальное сочетание высокой производительности и компактности.

ZiggyBox оборудован полноценной системой аналогового и цифрового ввода-вывода для управления и мониторинга сенсоров, температуры, клавиатур/переключателей, и производственных процессов в реальном времени. 6 программируемых аналоговых входов имеют входной диапазон 0-3,3 В и разрешение 12-бит (до 16-бит). Пользователь определяет фильтрацию и усреднение сигнала для уменьшения помех. 2 аналоговых выхода имеют разрешение 12-бит и выходной диапазон 0-3,3 В. 13 цифровых линий ввода-вывода имею логические уровни 3,3 В. Все функции работают под управлением встроенного ПО Diamond и имеют библиотеку программ с примерами, а также интерактивную программу управления с графическим интерфейсом, позволяющую контролировать систему в режиме реального времени.

Технические характеристики
Интерфейсы: 1x 10/100/1000 Ethernet (RJ-45)
1x USB 3.0 Type A + 1x USB 2.0 Type A
1x USB 2.0 micro с поддержкой OTG
1x HDMI
2x RS-232
6x аналоговых входов, разрешение 12-бит, диапазон вывода 0-3,3 В, пропускная способность до 1 млн выборок/с
2x аналоговых выхода, разрешение 12-бит, диапазон вывода 0-3,3 В
12x цифровых вводов-выводов, логические уровни 3,3 В
Напряжение питания: 9-18 В постоянного тока (с модулем TX2) / 9-19 В постоянного тока (с модулем TX2i)
Размеры: 63 x 67 x 96 мм

Условия эксплуатации и хранения

Рабочая температура: От -40 до +85 °C
Артикул Описание
ZIGBOX‑00‑HD Корпус (без электроники)
ZIGBOX‑20‑HD ZiggyBox с модулем TX2, радиатором (без вентилятора) и кронштейном для крепления на DIN-рейку
ZIGBOX‑21‑HD ZiggyBox с модулем TX2i, радиатором (без вентилятора) и кронштейном для крепления на DIN-рейку
Кабели и аксессуары
ZIG-001 Объединительная плата Ziggy

* Информация для Федеральной таможенной службы.
В устройстве не используются алгоритмы шифрования.
