Mini PCI Express HS v2

Интерфейс CAN в форм-факторе mini PCI Express
Kvaser AB Производитель:
Kvaser AB
  • Описание
  • Спецификация
  • Информация для заказа
  • 1 канал
  • Пропускная способность: 50-8000 кб/с
  • Разъем Molex 53780 PanelMate
  • Рабочая температура: от -40 до +85 °C

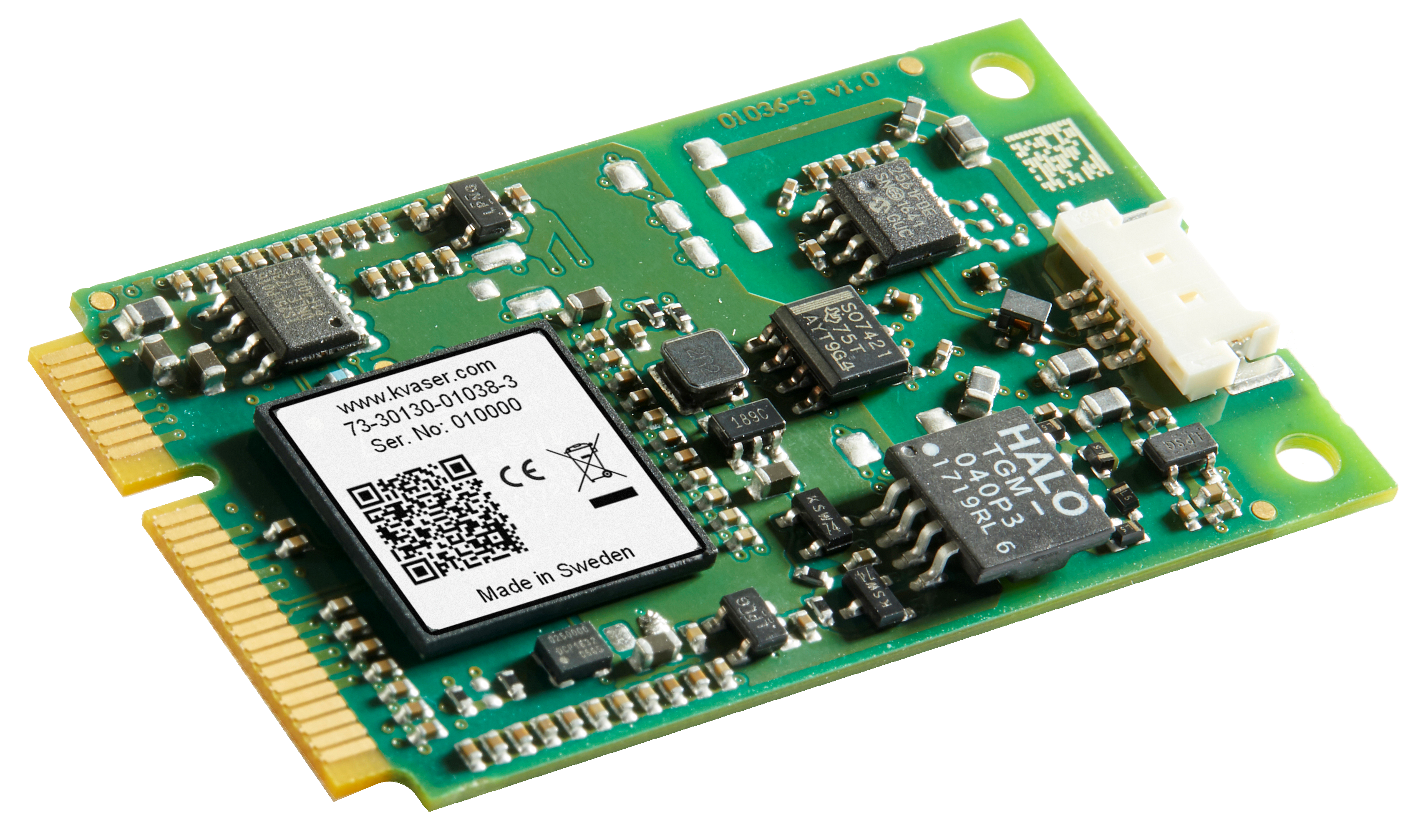

Плата Mini PCI Express HS v2 от Kvaser — это компактный (30×51 мм), но очень эффективный CAN‑интерфейс реального времени с одним высокоскоростным каналом CAN или CAN FD и интерфейсом mini PCI Express для ПК. Коммуникация с ПК осуществляется посредством шины PCI Express, что обеспечивает чрезвычайно небольшую задержку с временным разрешением 1 мкс.

Основные особенности:

  • Полное соответствие спецификации PCIe 1.2, Type F2
  • Высокоскоростное CAN-соединение (соответствует ISO 11898-2), пропускная способность от 50 до 1000 Кб/с для традиционного CAN-соединения и до 8 Мб/с для CAN FD.
  • Высокая скорость передачи сообщений, до 20 000 в секунду по каждому каналу
  • Временное разрешение — 1 мкс
  • Гальваническая изоляция
  • Подходит для использования в промышленных условиях
  • Доступ к шине CAN через низкопрофильный 7 контактный разъем Molex совместимый с mini PCI Express
  • Переходник Molex-DSUB9 в комплекте
  • Соответствие EN 61000-6-2:2005, в части электромагнитной совместимости для промышленных условий эксплуатации
  • Работа в промышленном диапазоне температур окружающей среды от −40 до +85 °C
  • Бесплатный набор инструментов для разработки ПО CANLIB от Kvaser, включая библиотеку DLL для Windows с примерами
  • Поддержка Windows Vista и более поздних ОС
  • Драйверы и набор разработчика для Linux доступны для дополнительной загрузки
  • Поддержка SocketCAN, подробнее на сайте elinux.org
  • Примечание: у Kvaser также имеются платы Mini PCI Express HS и Mini PCI Express 2xHS. Основное их отличие состоит в том, что они используют интерфейс USB для соединения с шиной CAN
Программное обеспечение:
  • Документацию, драйверы и ПО можно бесплатно загрузить на сайте производителя по адресу www.kvaser.com/downloads
  • Набор средств для разработки ПО Kvaser (SDK) — это бесплатный ресурс, включающий все необходимое для разработки ПО для CAN-устройств Kvaser. Набор содержит полную документацию и множество примеров программ на языках программирования C, C++, C#, Delphi, и Visual Basic
  • Все CAN-интерфейсы Kvaser имеют общий программный интерфейс приложения (API). Программы, написанные для одного интерфейса, будут работать не любых других без необходимости внесения изменений!
  • Доступны программные интерфейсы приложений J2534 и RP1210A
  • Документация в форматах Windows HTML-Help и Adobe Acrobat

Технические характеристики
Каналы 1
Пропускная способность 50-8000 кб/с
Пропускная способность CAN FD До 8 Мб/с
Отправка сообщений 20 000/с
Прием сообщений 20 000/с
Гальваническая изоляция Есть
Генерирование кадра ошибки Есть
Считывание регистров ошибок Нет
Режим молчания Есть
Временное разрешение 1 мкс
Энергопотребление Номинально 700 мВт в режиме ожидания плюс максимум 150 мВт на канал, т.е. максимум 850 мВт при использовании одного канала. Напряжение питания 3,3 В
Звук Нет
Интерфейсы Mini PCI Express
Разъемы Molex 53780 PanelMate
Высота 5 мм
Длина 51 мм
Вес 6 г
Операционные системы Linux, Win 7, Win Vista, Win 10, Win 8

Условия эксплуатации и хранения

Рабочая температура От -40 до +85 °C
Сертификация CE, RoHS
Артикул Описание
73-30130-01038-3 Kvaser Mini PCI Express HS v2
