Hybrid 2xCAN/LIN

Интерфейс USB-2xCAN/LIN
Kvaser AB Производитель:
Kvaser AB
  • Описание
  • Спецификация
  • Информация для заказа
  • Каналы: 2
  • Пропускная способность: 50-1000 Кб/с
  • Пропускная способность Lin: 1-20 Кб/с
  • Рабочая температура: от -40 до +85 °C

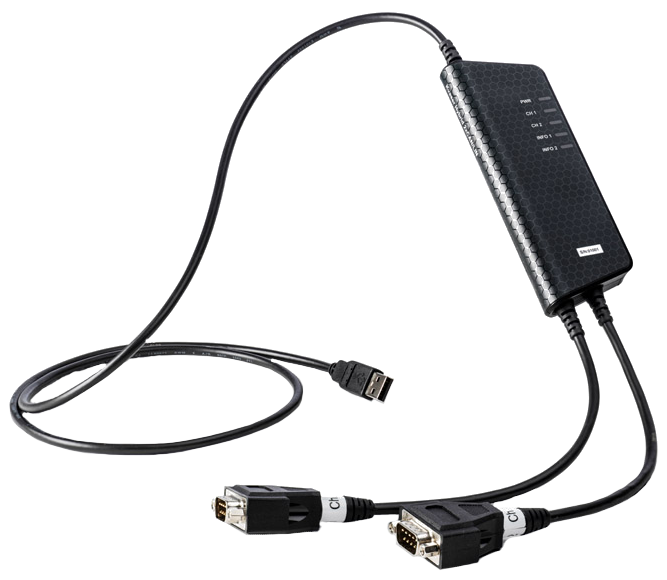

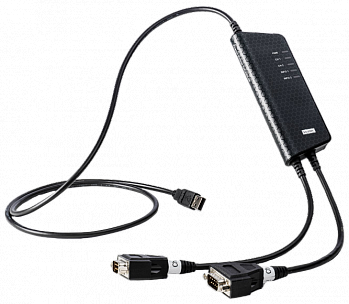

Устройство Hybrid 2xCAN/LIN от компании Kvaser — это гибкий двухканальный интерфейс, позволяющий независимо конфигурировать каждый канал для работы с шиной CAN или LIN, что делает его незаменимым универсальным интерфейсом для любого инженера, работающего с автомобильными шинами данных.

При помощи стандартного разъема USB и двух каналов CAN/LIN, реализованных в двух отдельных 9-контактных разъемах D-SUB, данный интерфейс позволяет подключить ПК к двум шинам CAN, двум шинам LIN, или одной шине CAN и одной шине LIN.

Основные отличительные черты:

  • Поддержка High Speed CAN (ISO 11898-2) до 1 Мб/с и LIN 2.2A (ISO 17987 Part 1-7) до 20 Кб/с.
  • Отправка до 20000 сообщений в секунду для каждого канала CAN
  • Поддержка CAN FD до 5 Мб/с (при правильной организации физического уровня).
  • Установка plug-and-play.
  • Поддержка CAN 2.0 A и CAN 2.0 B active.
  • Питание по USB (для LIN требуется шина V+).
  • Светодиодная индикация состояния устройства и работы шины
  • CAN-шины с гальванической изоляцией.
  • Полная совместимость с J1939, CANopen, NMEA 2000 и DeviceNet.
  • Быстрая и интуитивно-понятная конфигурация каналов при помощи бесплатных универсальных программных интерфейсов приложения Kvaser CANlib и Kvaser LINlib
  • Расширенный диапазон рабочих температур от −40 до 85 °C.
  • Поддержка SocketCAN, подробнее на elinux.org
Программное обеспечение:
  • Документацию, драйверы и ПО можно бесплатно загрузить на сайте производителя по адресу www.kvaser.com/downloads
  • Набор средств для разработки ПО Kvaser (SDK) — это бесплатный ресурс, включающий все необходимое для разработки ПО для CAN-устройств Kvaser. Набор содержит полную документацию и множество примеров программ на языках программирования C, C++, C#, Delphi, Java, Python и Visual Basic
  • Все CAN-интерфейсы Kvaser имеют общий программный интерфейс приложения (API). Программы, написанные для одного интерфейса, будут работать не любых других без необходимости внесения изменений!
  • Доступны программные интерфейсы приложений J2534 и RP1210A

Технические характеристики
Каналы 2
Пропускная способность 50-1000 Кб/с
Пропускная способность Lin 1-20 Кб/с
Прием сообщений (максимально) 20000/c
Передача сообщений (максимально) 20000/c
Гальваническая изоляция Есть
Генерирование кадра ошибки Нет
Считывание регистров ошибок Нет
Режим молчания Нет
Временное разрешение 50 мс
Потребление тока Максимально 280 мА
Звук Нет
Интерфейсы USB
Разъемы DSUB 9
Высота 20 мм
Длина 170 мм
Вес 170 г
Материал PA66
Операционные системы Win XP, Linux, Win 7, Win Vista, Win 10, Win 8

Условия эксплуатации и хранения

Рабочая температура От -40 до +85 °C
Сертификация CE, RoHS
Артикул Описание
73-30130-00965-3 Kvaser Hybrid 2xCAN/LIN

* Информация для Федеральной таможенной службы.
В устройстве не используются алгоритмы шифрования.
