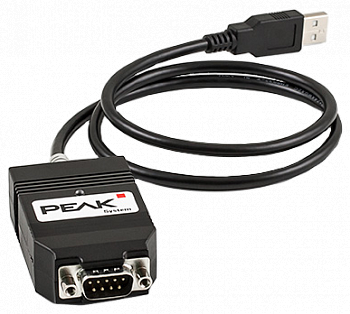

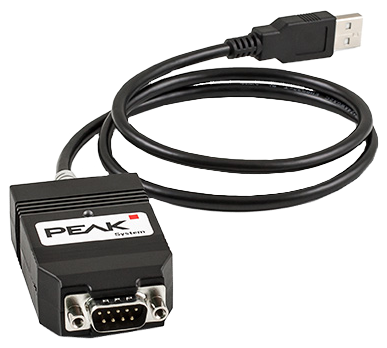

PCAN-USB FD

Интерфейс CAN и CAN FD для USB 2.0 High-Speed
Прочие производители Производитель:
Прочие производители
  • Описание
  • Спецификация
  • Информация для заказа
  • Высокоскоростное CAN-соединение (ISO 11898-2)
  • Соответствует спецификациям CAN 2.0 A/B и FD
  • Поддержка переключения CAN FD между стандартами ISO и Non-ISO
  • Расширенный температурный диапазон от -40 до 85 °C

Адаптер PCAN-USB FD позволяет подключать сети CAN FD и CAN к компьютеру посредством USB. Гальваническая изоляция до 500 В отделяет компьютер от шины CAN. Простота в эксплуатации и компактный пластиковый корпус позволяют использовать адаптер для мобильных приложений.

Новый стандарт CAN FD (CAN с гибкой пропускной способностью) главным образом известен более высокой скоростью передачи данных. Кадр CAN FD объемом 64 байта (вместо 8 до этого) может быть передан на скорости до 12 Мб/с. CAN FD обратно совместим со стандартом CAN 2.0 A/B, поэтому узлы CAN FD можно использовать в существующих сетях CAN. Однако, в этом случае, расширения CAN FD недоступны.

Имеется программное обеспечение для мониторинга PCAN-View и интерфейс программирования PCAN-Basic для разработки приложений для CAN-соединений с поддержкой нового стандарта CAN FD.


Протоколы CAN FD ISO и Non-ISO:

С момента внедрения CAN FD, протокол был усовершенствован и теперь входит в стандарт ISO 11898-1. Переработанный стандарт CAN FD не совместим с оригинальным протоколом.

PEAK-System обеспечивает поддержку обеих версий протокола в своих устройствах CAN FD. При необходимости, пользователь может программно переключаться между протоколами CAN FD (Non-ISO и ISO).

Технические характеристики
Адаптер для USB 2.0 High-speed Совместим с USB 1.1 и USB 3.0
Соединение CAN High-speed (ISO 11898-2)
Спецификации CAN Соответствует 2.0 A/B и FD
Поддержка CAN FD Переключаемые стандарты ISO и Non-ISO
Скорость передачи данных по CAN FD для поля данных (64 байта максимум) От 25 Кб/с до 12 Мб/с
Скорость передачи данных по CAN От 25 Кб/с до 1 Мб/с
Временное разрешение 1 мкс
Соединение с шиной CAN Через 9-контактный D-Sub
(в соответствии с CiA® 303-1)
Исполнение контроллера CAN FD FPGA
Трансивер CAN NXP TJA1044GT
Гальваническая изоляция До 500 В
Концевая заделка CAN Активируется перемычкой
Шина данных Измерение нагрузки на шину, включая кадры ошибок и кадры перегрузки на физической шине
Вынужденное генерирование ошибок для входящих и исходящих сообщений CAN
Питание Питание через USB
Питание 5 В на CAN-соединение может быть подано при помощи перемычки, например для внешнего конвертера шины

Условия эксплуатации и хранения

Расширенный температурный диапазон От -40 до 85 °C
Артикул Описание
IPEH-004022 Peak. Интерфейс PCAN-USB FD
