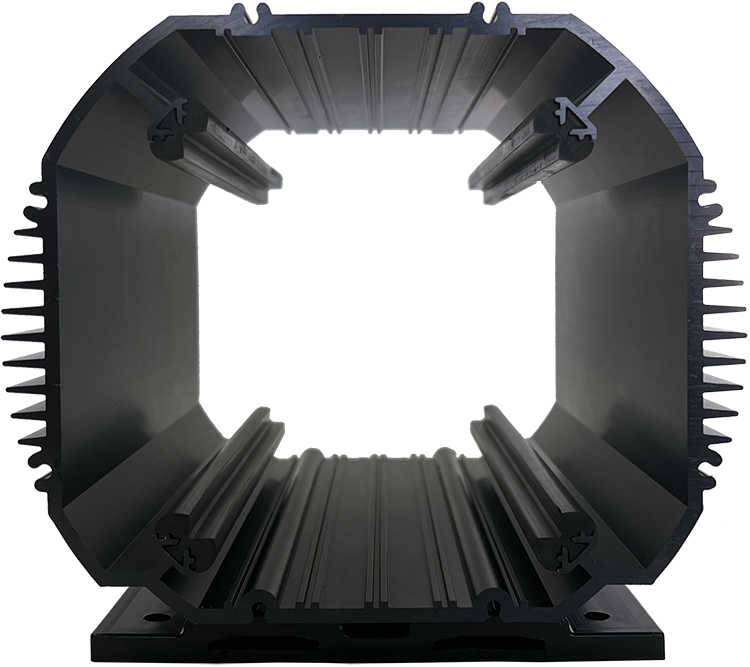

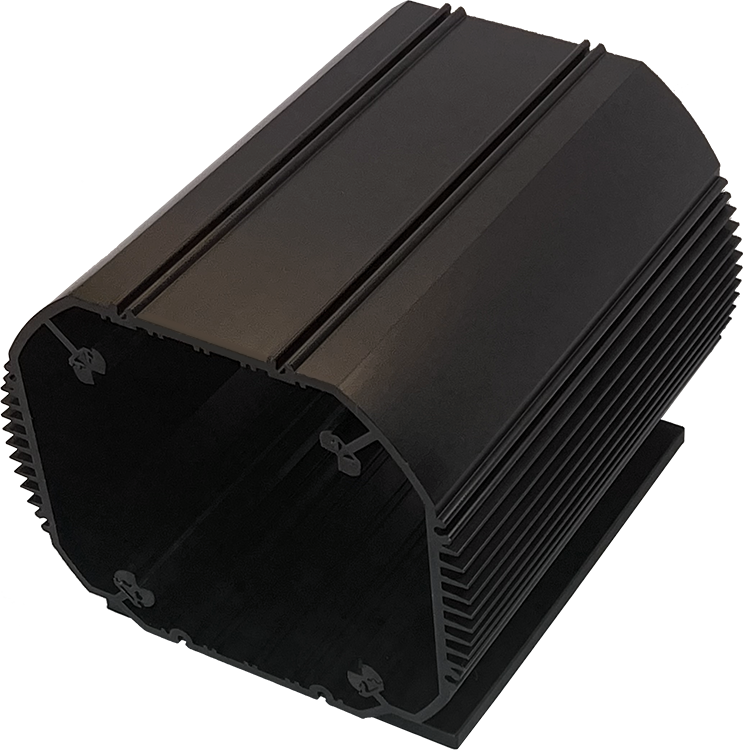

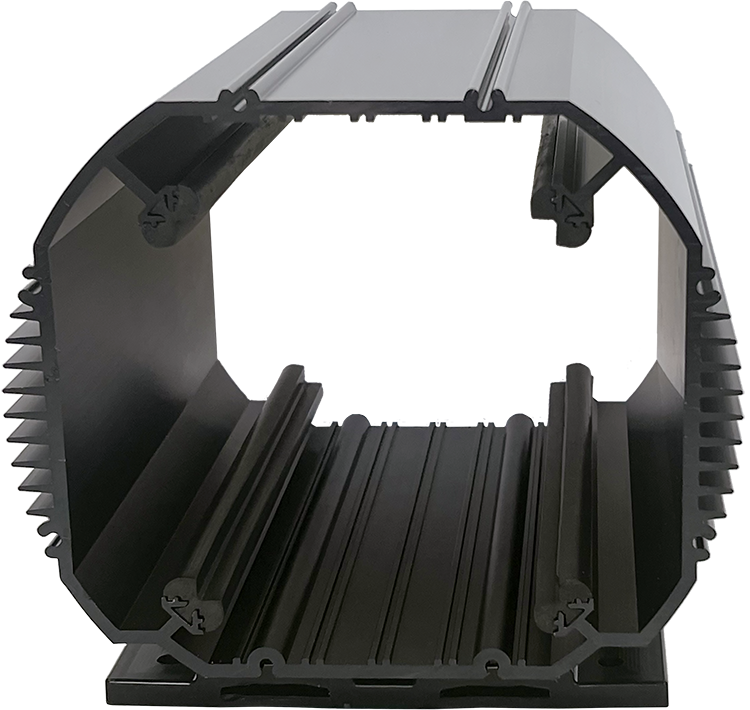

MM-VT — это защищенный корпус для систем форм‑факторов PC/104 и EBX. Корпус из анодированного алюминия с толщиной стенок 3,17 мм, предназначен для эксплуатации в неблагоприятных условиях окружающей среды.

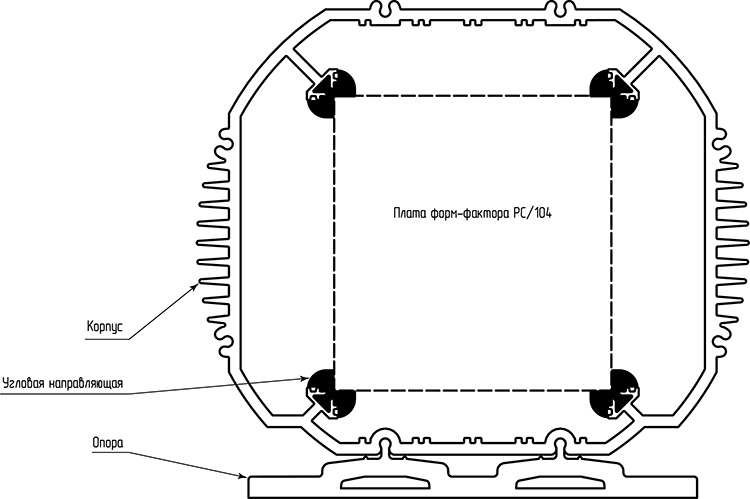

Корпус имеет двойную систему защиты от ударов и вибрации: модули PC/104 располагаются поперечно вдоль всего корпуса на четырех внутренних резиновых направляющих для поглощения высокочастотных вибраций, а все конструкция располагается на толстой резиновой платформе для поглощения низкочастотных ударов и вибраций. Резиновая платформа может быть убрана с целью использования альтернативных вариантов монтажа.
Стандартно, корпус изготавливается с глубиной 200 / 250 / 300 мм. Возможно изготовление любого нестандартного корпуса на заказ с глубиной до 1200 мм. Торцевые крышки изготавливаются в соответствии с требованиями заказчика.
Корпус MM-VT является полным российским аналогом корпуса VersaTainer канадской компании Tri-M, который хорошо зарекомендовал себя в жестких условиях эксплуатации в различных областях промышленности.
Корпус MM-VT запатентован. Патент RU 87632.
Стандартные варианты корпуса доступны к отгрузке со склада в Москве.
Технические характеристики | |
Форм-фактор: | Вмещает платы форм-факторов PC/104 и EBX |
Материал корпуса: | Анодированный алюминий |
Защита от ударов и вибрации: | Внешняя и внутренняя защита от ударов и вибрации |
Система охлаждения: | Пассивное охлаждение, корпус с ребрами для отвода тепла |
Оформление и маркировка: | Различные варианты окраски, пользовательская маркировка методом лазерной гравировки или трафаретной печати |
Торцевые крышки: | Изготовление торцевых крышек согласно требованиям заказчика |
Толщина стенок: | 3,17 мм (минимум) |
Габариты, Ш x В x Г: |
180 х 148 (165*) х Глубина мм * с опорой |
Глубина корпуса: | 200 / 250 / 300 мм (стандартно), любые нестандатные варианты до 1200 мм изготавливаются на заказ |
Условия эксплуатации и хранения типовой системы |
|
---|---|
Рабочая температура: | От -40 до +85 °C |
Рабочая влажность: | От 5 до 95 %, без выпадения конденсата |
Децимальный № | Артикул | Описание |
МЕРЛ.301126.001 | MM-VT-200 | Корпус MM-VT-200 длинной 200мм |
МЕРЛ.301126.002 | MM-VT-250 | Корпус MM-VT-250 длинной 250мм |
МЕРЛ.301126.003 | MM-VT-300 | Корпус MM-VT-300 длинной 300мм |

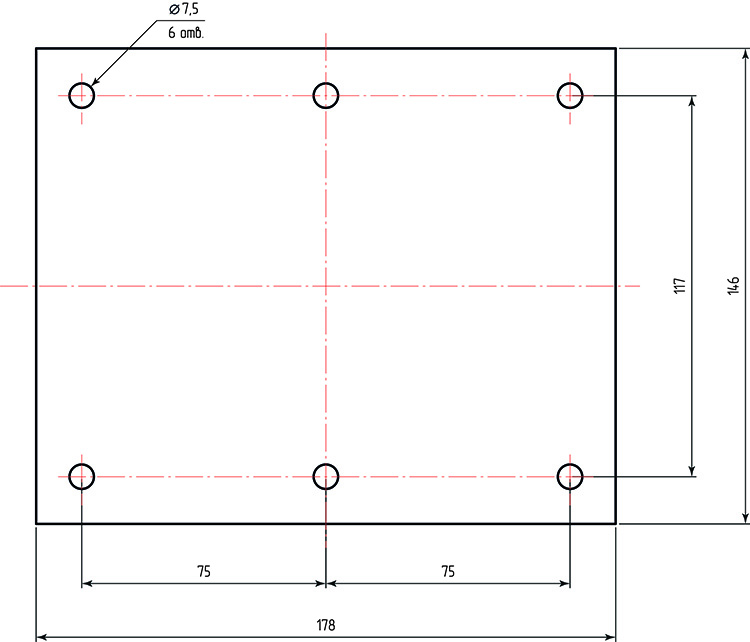

МЕРЛ.301324.001 | MM‑VT‑200‑RUBY | Опора силиконовая антивибрационная для корпуса MM-VT-200 |
МЕРЛ.301324.002 | MM‑VT‑250‑RUBY | Опора силиконовая антивибрационная для корпуса MM-VT-250 |
МЕРЛ.301324.003 | MM‑VT‑300‑RUBY | Опора силиконовая антивибрационная для корпуса MM-VT-300 |
МЕРЛ.301325.001 | MM-VT-200-GSK | Угловая направляющая для корпуса блока MM-VT-200 |
МЕРЛ.301325.002 | MM-VT-250-GSK | Угловая направляющая для корпуса блока MM-VT-250 |
МЕРЛ.301325.003 | MM-VT-300-GSK | Угловая направляющая для корпуса блока MM-VT-300 |
МЕРЛ.301255.001 | MM-VT-EC | Торцевая крышка для корпуса блока MM-VT-XXX |
МЕРЛ.305339.001 | MM-VT-GSK | Комплект уплотняющих прокладок крышек для корпуса блока MM-VT-XXX |
Стандартные варианты корпусов доступны к отгрузке со склада в Москве | ||
Свяжитесь с нами, если требуется сформировать артикул на определенный комплект из корпуса, крышек, направляющих и т.п. |
