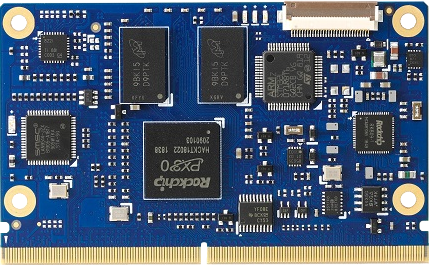

LEC-PX30
Короткий модуль SMARC с 4-ядерным процессором Rockchip PX30 Arm Cortex A35
Производитель:ADLINK Technology Inc. (Ampro)
- Описание
- Спецификация
- Информация для заказа
- Процессор Rockchip PX30 с 4-ядерным Arm Cortex-A35
- 1 или 2 ГБ DDR3L 1066/1333 МГц
- 3D-графика через 4 линии MIPI DSI или LVDS 24-бита
- Рабочая температура: от -20 до +85 °C (максимально)
LEC-PX30 на базе 4-ядерного процессора Arm Cortex-A35 — это компактный бюджетный модуль SMARC rev 2.0 начального уровня с низким уровнем энергопотребления. Отличный вариант для таких приложений как контроллеры и шлюзы интернета вещей, мобильные промышленные устройства, базовый HMI, концентраторы датчиков, которые требуют оптимальной вычислительной мощности, низкого уровня энергопотребления (1,5-5 Вт) и возможности работать под Linux Yocto.
| Технические характеристики | |
| Процессор |
Rockchip PX30 с 4-ядерным ARM Cortex-A35 Технология TrustZone поддерживает ARMv8 Cryptography Extensions |
| Память | 1 или 2 ГБ DDR3L 1066/1333 МГц (non ECC) |
| L2 Cache | 256 КБ |
| Безопасность интернета вещей |
Криптографический сопроцессор с надежным аппаратным хранилищем ключей Защищеное хранилище на 16 ключей, сертификатов или данных ECDH: протокол Диффи-Хеллмана на эллиптических кривых FIPS SP800-56A. Поддержка алгоритма NIST P256 SHA-256 & HMAC хэш, включая внешнее сохранение/восстановление AES-128: шифрование/дешифрование, множество поля Галуа для GCM |
| Контроллер платы SEMA | Мониторинг тока/напряжения, конфигурация последовательности загрузки, логистическая информация и данные для экспертного анализа, управление плоской панелью, сторожевой таймер |
| Разъем для отладки | 30-контактный многофункциональный разъем для плоского кабеля для работы с опциональным отладочным модулем DB-30, обеспечивающим доступ к JTAG, BMC, UART, контрольным точкам питания, светодиодным индикаторам для отладки, питанию, перезагрузке, последовательности загрузки |
| Видео |
Процессор: Mali-G31 Поддержка DirectX 11 FL9_3, OpenGLES 1.1/ 2.0 / 3.2, Vulkan 1.0, OpenCL 2.0 Декодирование видео: H.264 и H.265/HEVC до 1080p @ 60 MPEG-4, ISO/IEC 14496-2, SP@L0-3, ASP@L0-5, VP8, до 1080p @ 60 Кодирование видео: Кодировщик видео H.264 BP/MP/HP@level 4.2 1920x1080 @ 30, кодирование 1x 1080p @ 30 или 2x 720p @ 30 |
| MIPI DSI | 4х линии MIPI DSI до 1080p @ 60 (по умолчанию) |
| LVDS | 1-канальный LVDS 24-бита до 1280x800 @ 60 (опционально) |
| Камера |
Интерфейс MIPI CSI RX - Совместим с MIPI Alliance Interface specification v1.0 - До 4х линий передачи данных, до 1 Гб/с на линию - Поддержка режимов MIPI-HS, MIPI-LP |
| Аудио | Поддержка высокопроизводительного кодека ES8316 с низким уровнем энергопотребления для дельта-сигма и мультибитных АЦП и ЦАП (на объединительной плате) |
| Ethernet |
Основной: MAC 10/100 Ethernet-контроллер на процессоре Пропускная способность 10/100 Мб/с, дуплекс и полудуплекс Дополнительный: MAC/PHY 10/100 Ethernet-контроллер на LAN9514 через USB 2.0 Пропускная способность 10/100 Мб/с, дуплекс и полудуплекс |
| Шины расширения |
USB: 4x USB 2.0, 1x USB OTG UART: 2х интерфейса UART SER0 и SER2 (TX/X/CTS/RTS) 64-байт FIFO и поддержка приема и передачи данных 5-8 бит CAN-шина: поддержка только режима CAN2.0B или смешанного режима CAN2.0B и CAN FD, пропускная способность до 8 Мб/с SPI: 2x SPI (один занят контроллером SPI - CAN) I2S: 2x интерфейса I2S с разрешением от 16 до 32 бит и частотой дискретизации до 192 КГц (см. поддержку аудио кодека) I2C: 4х интерфейса I2C - Поддержка режима адресов 7 и 10 бит - Программная синхронизация 100 Кб/с в режиме Standard, 400 Кб/с в режиме Fast или 1 Мб/с в режиме Fast-mode Plus GPIO: 12x GPIO с прерыванием, 1х GPIO с ШИМ |
| Хранение данных |
SDIO: 1x SDIO (4-бита) совместимый с SD3.0, MMC ver. 4.51 eMMC: 16, 32 или 64 ГБ (опционально) Соответствует eMMC specification 4.41, 4.51, 5.0 и 5.1 |
| Форм-фактор | SGET SMARC Specifications v2.0 |
| Размеры | Короткий модуль SMARC, 82 x 50 мм |
| Операционные системы |
Стандартно: Yocto Linux BSP, Debian Linux Расширенная поддержка (BSP): Android 8.1 (по запросу) |
|
Условия эксплуатации и хранения |
|
|---|---|
| Рабочая температура |
Стандартно: от 0 до +60 °C Версия Rugged: от -20 до +85 °C (опционально) |
| Влажность |
5-90% эксплуатация, без конденсации 5-95% хранение (и эксплуатация с конформальным покрытием) |
| Удары и вибрация |
IEC 60068-2-64 и IEC-60068-2-27 MIL-STD-202F, Method 213B, Table 213-I, Condition A и Method 214A, Table 214-I, Condition D |
| Тестирование HALT | Воздействие температуры, вибрации, тепловой удар и комбинированный тест |
| Артикул | Описание |
| LEC-PX30-Q-1G-0G-CT | Модуль SMARC с 4-ядерным процессором Rockchip PX30, 1 ГБ DDR3L, рабочая температура от 0 до 60 °C |
| LEC‑PX30‑Q‑1G‑16G‑CT | Модуль SMARC с 4-ядерным процессором Rockchip PX30, 1 ГБ DDR3L, 16 ГБ eMMC, рабочая температура от 0 до 60 °C |
| LEC-PX30-Q-1G-16G-R | Модуль SMARC с 4-ядерным процессором Rockchip PX30, 1 ГБ DDR3L, 16 ГБ eMMC, рабочая температура от -20 до 85 °C |
| LEC-PX30-Q-2G-0G-CT | Модуль SMARC с 4-ядерным процессором Rockchip PX30, 2 ГБ DDR3L, рабочая температура от 0 до 60 °C |
| LEC‑PX30‑Q‑2G‑16G‑CT | Модуль SMARC с 4-ядерным процессором Rockchip PX30, 2 ГБ DDR3L, 16 ГБ eMMC, рабочая температура от 0 до 60 °C |
| LEC-PX30-Q-2G-16G-R | Модуль SMARC с 4-ядерным процессором Rockchip PX30, 2 ГБ DDR3L, 16 ГБ eMMC, рабочая температура от -20 до 85 °C |
| LEC‑PX30‑Q‑4G‑32G‑CT | Модуль SMARC с 4-ядерным процессором Rockchip PX30, 4 ГБ DDR3L, 32 ГБ eMMC, рабочая температура от 0 до 60 °C |
| LEC-PX30-Q-4G-32G-R | Модуль SMARC с 4-ядерным процессором Rockchip PX30, 4 ГБ DDR3L, 32 ГБ eMMC, рабочая температура от -20 до 85 °C |
| HTS-sPX30 | Теплоотвод для LEC-PX30 |
| THS-sPX30 | Низкопрофильный пассивный радиатор для LEC-PX30 |
