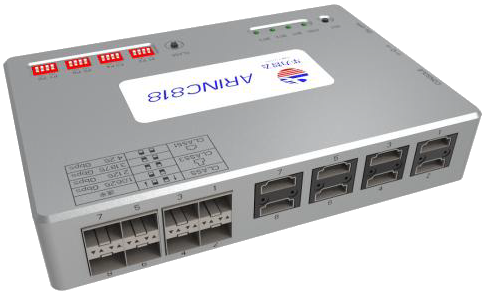

A818-HDMI

• Количество портов: 4/8 оптоволоконных портов
• Видеоинтерфейс: 4/8 портов HDMI
• Интерфейс SFP (оптоволокно)
• Рабочая температура: от -10 до +45 °C

Блок преобразователя A818-HDMI — это высокопроизводительное устройство передачи видеоданных, соответствующее протоколу ARINC818. Оно оборудовано 4 или 8 независимыми оптоволоконными портами и 4 или 8 независимыми портами HDMI. Пропускная способность портов: 1,0625, 2,125, 3,1875, 4,25 Гб/с и другие нестандартные скорости передачи.

Преобразователь A818-HDMI принимает пакеты видеоданных по оптоволоконному интерфейсу, анализирует пакеты согласно протоколу ARINC818, и отправляет видео на интерфейс HDMI. Устройство имеет независимое питание и может применяться в различных приложениях симуляции и тестирования.

Основные особенности

• Соответствие спецификациям протоколов FC-FS、 FC-AV、 FC-ADVB
• Соответствие спецификациям протокола ARINC818
• Волоконно-оптическая связь Class1, Class3
• 4 или 8 независимых оптических входов и 4 или 8 независимых выходов HDMI
• Пропускная способность: 1,0625, 2,125, 3,1875, 4,25 Гб/с и другие нестандартные скорости передачи
• Поддержка нестандартного разрешения
• Поддержка динамической смены разрешения
• Поддержка кастомизации

• 1920×1200 @ 30/60 Гц
• 1920×1080 @ 30/60 Гц
• 1680×1050 @ 30/60 Гц
• 1600×900 @ 30/60 Гц
• 1400×1050 @ 30/60 Гц
• 1400×900 @ 30/60 Гц
• 1280×1024 @ 30/60 Гц
• 1280×960 @ 30/60 Гц
• 1280×720 @ 30/60 Гц
• 1024×1024 @ 30/60 Гц
• 1024×768 @ 30/60 Гц
• 1024×576 @ 30/60 Гц
• 800×600 @ 30/60 Гц
• 768×576 @ 30/60 Гц
• 640×512 @ 30/60 Гц
• 600×480 @ 30/60 Гц

Протокол ARINC818 успешно используется по большей части в авиации при передаче изображений высокого качества в режиме реального времени, что является одним из направлений развития шины передачи видеоданных в будущем. Блок преобразователя A818-HDMI использует микросхему FPGA для высокоскоростного преобразования данных между протоколом ARINC818 и видеоинтерфейсом HDMI в режиме реального времени. Устройство успешно использует высокую скорость, надежность и низкое время задержки оптоволоконных сетей, что позволяет использовать его для передачи видеоданных между узлами, такими как платформы видеоконтроля, системы обработки изображений, и системы сбора видеоданных.
