ARINC818

• Количество портов: 1/2/4 (до 12)
• Пропускная способность: 1,0625, 2,125, 3,1875, 4,25, 6,375, 8,5 и другие нестандартные скорости передачи
• Энергопотребление: менее 25 Вт
• Рабочая температура: от -10 до +45 °C

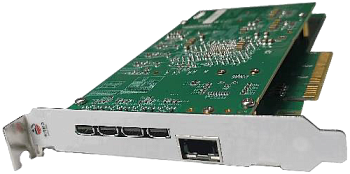

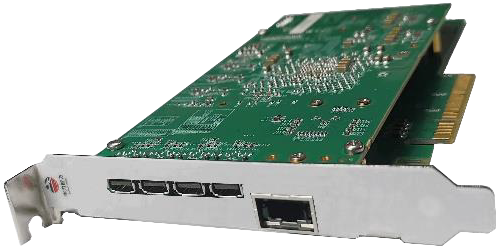

Коммуникационная плата ARINC818 — это высокопроизводительная терминальная сетевая плата протокола ARINC818 для эмуляции и тестирования. Плата имеет интерфейс MPO с выходом на 1/2/4 оптических интерфейса LC (возможно до 12 интерфейсов). Пропускная способность каждого порта до 10 Гб/с.

ARINC818 оборудована высокоинтегрированной микросхемой FPGA для реализации протокола ARINC818. Встроенное программное обеспечение посылает параметры картинки и ARINC818 через интерфейс PCIE/PXIE, и формирует на выходе кадр данных, соответствующий ARINC818. Пользователи могут послать необходимое изображение через интерфейс PCIE/PXIE, а плата конвертирует его согласно протоколу ARINC818.

Основные особенности:

• Соответствие спецификациям протоколов FC-FS、 FC-AV、 FC-ADVB
• Соответствие спецификациям протокола ARINC818
• Волоконно-оптическая связь Class1, Class3
• Пропускная способность: 1,0625, 2,125, 3,1875, 4,25, 6,375, 8,5 и другие нестандартные скорости передачи
• Поддержка передачи данных RGB, YUV, ч/б
• Возможность формирования интервала между пакетами A818
• Поддержка отправки статичного изображения
• Поддержка внесения неисправностей полей протокола a818: CRC, SOFi, SOFn, EOFn, EOFt, SEQ_ID, SEQ_CNT, container cnt, Object2Size, resolution, refresh rate, и fault field customization
• Поддержка синхронизации IRIG-B с шагом 1 мкс

• 3840×2160 @ 30 Гц
• 2560×1024 @ 30/60 Гц
• 1920×1600 @ 30/60/120 Гц
• 1920×1080 @ 30/60/120 Гц
• 1680×1050 @ 30/60/120 Гц
• 1400×1050 @ 30/60/120 Гц
• 1280×1600 @ 30/60/120 Гц
• 1280×1024 @ 30/60/120 Гц
• 1200×1906 @ 30/60/120 Гц
• 1024×768 @ 30/60/120 Гц
• 1280×720 @ 30/60/120 Гц
• 1280×854 @ 30/50/60/120 Гц ч/б
  и другие разрешения

Применение

Протокол ARINC818 успешно используется по большей части в авиации при передаче изображений высокого качества в режиме реального времени, что является одним из направлений развития шины передачи видеоданных в будущем. Пользователи могут использовать коммуникационную плату ARINC818 для симуляции источника видео ARINC818 авиационного оборудования, такого как дисплей и платформа управления, а также для коммуникации с внешним оборудованием, использующим данные ARINC818 для тестируемого оборудования.
