EPS-12000-CM

Администрируемый модуль коммутатора Ethernet Layer 2 или 3
Diamond Systems Corporation Производитель:
Diamond Systems Corporation
  • Описание
  • Спецификация
  • Информация для заказа
  • 12 портов Ethernet 10/100/1000 Мб/с
  • Встроенная память: 4 МБ
  • Форм-фактор: COM Express Mini (55 x 84 мм)
  • Рабочая температура: от -40 до +85 °C

EPS-12000-CM — это модуль администрируемого коммутатора Ethernet Layer 2 или Layer 3 с 12 портами для витой пары 10/100/1000 Мб/с в сверхкомпактном форм-факторе COM Express Mini. Он прекрасно подойдет для промышленных и транспортных защищенных приложений, где свободное пространство сильно ограничено.

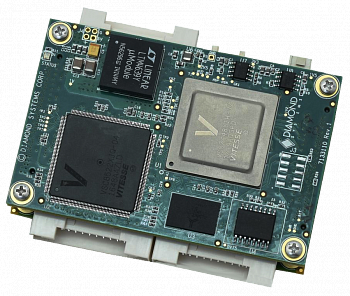

Коммутатор создан на базе компактного модуля коммутатора Ethernet Diamond EPSM-10GX и использует объединительную плату такого же размера на которой располагается подсистема питания и электроавтоматика, формируя тем самым готовое решение для задач коммутации. Такая двухплатная конструкция позволяет в итоге добиться очень компактного размера, что особенно хорошо подойдет для БПЛА и других беспилотных транспортных средств.

Все функции коммутатора управляются встроенным процессором. Доступ к процессору осуществляется либо через внутриполосный веб-интерфейс по одному из портов Ethernet, либо через внеполосный интерфейс командной строки по последовательному порту RS-232. Встроенный веб-интерфейс имеет интуитивную графическую оболочку для настройки и управления всеми функциями коммутатора. Во встроенной памяти располагаются образы двойных приложений, код загрузки, MAC-адреса и другие параметры. Память может использоваться для запуска программ.

Модуль EPS-12000-CM имеет две инновационные функции, позволяющие экономить энергию. Коммутатор способен определять неиспользуемые порты Ethernet на сетевых устройствах и отключать их или переводить в режим ожидания. Помимо этого, коммутатор регулирует уровень энергоснабжения в зависимости от длины кабеля, позволяя экономить энергию при длине кабеля менее 100 м.

Напряжение питания подается через встроенный широкодиапазонный источник питания 6-34 В постоянного тока, что обеспечивает надежную эксплуатацию с промышленными и бортовыми системами питания.

EPS-12000-CM предназначается для использования на транспорте и в приложениях с жесткими условиями эксплуатации. Все разъемы ввода-вывода оборудованы фиксаторами, что является более надежным решением по сравнению с коммерческими коммутаторами Ethernet. Температурный диапазон от −40 до +85 ºC позволяет использовать устройство вне помещений и в транспортных приложениях.

Модуль EPS-12000-CM поставляется со всем необходимым аппаратно-программным обеспечением, что позволяет начать его эксплуатацию незамедлительно.

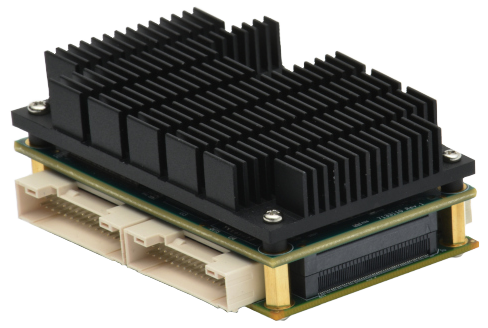

Плата EPS-12000-CM оборудована встроенным радиатором охлаждения. Опционально доступна теплоотводящая пластина для непосредственного монтажа на стенку корпуса.

Технические характеристики
Тип коммутатора 12- портовый коммутатор Layer 2+
Количество портов 12 портов Ethernet 10/100/1000 Мб/с с неблокируемой производительностью
Встроенная память 4 МБ
Общий буфер с управлением портами и CoS
MEF Совместимое с платформой MEF ограничение и распределение
Службы MEF E-Lane, E-Line, и E-Tree
Буфер кадров Поддержка кадров Jumbo на всех скоростях
VLAN Коммутатор IEEE 802.1Q VLAN с 8000 MAC-адресов и 4000 VLAN
Push/pop up to two VLAN tags
Independent & shared VLAN learning (IVL, SVL)
Multicast Поддержка многоадресных групп IPv4 и IPv6
Remarking Ограничители Dual leaky bucket с перемаркировкой и статистикой
Классификатор 8 приоритетов и 8 очередей CoS на каждый порт со строгим или взвешенным распределением по алгоритму round robin
Технологии Shaping/policing на каждую очередь и порт
Широковещательный шторм Контроль шторма и защита MC/BC
Агрегирование каналов IEEE 802.3ad
Безопасность Усиленная безопасность и приоритезация через многоступенчатую TCAM
RSTP Протокол RSTP (IEEE 802.1W) и MSTP
Базы данных MIB Поддержка WebStax и CEServices
Управление питанием ActiPHY и PerfectReach
Диагностика кабеля VeriPHY
Последовательный порт 1 порт RS-232 для хоста
Автономная работа Коммутатор может работать автономно, либо в паре с хостом
Напряжение питания От 7 до 34 В постоянного тока
Энергопотребление 11 Вт при 12 В
Форм-фактор COM Express Mini: 84 x 55 мм

Условия эксплуатации и хранения

Рабочая температура От -40 до +85 °C
Rohs Соответствует
Артикул Описание
EPS-12000-CM Коммутатор Ethernet Epsilon, 12 портов Gigabit Ethernet, Com Express Mini

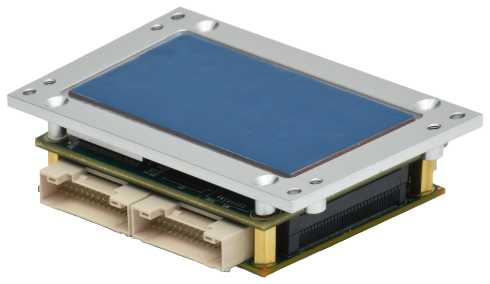

EPS-12000-CMH Коммутатор Ethernet Epsilon, 12 портов Gigabit Ethernet, Com Express Mini с теплоотводом
EPS-12000-CM-L3 Коммутатор Ethernet Epsilon, 12 портов Gigabit Ethernet, ПО IStaX
EPS-12000-CMH-L3 Коммутатор Ethernet Epsilon, 12 портов Gigabit Ethernet, ПО IStaX, IEEE1588 PTP
EPS-12000-CM-1588 Коммутатор Ethernet Epsilon, 12 портов Gigabit Ethernet, Com Express Mini, IEEE1588
EPS‑12000‑CMH‑1588 Коммутатор Ethernet Epsilon, 12 портов Gigabit Ethernet, Com Express Mini, IEEE1588, с теплоотводом
CK-EPS12000 Кабельный набор, EPS-12000-CM, 3 кабеля Gigabit Ethernet на 4 порта каждый, питание, последовательный ввод-вывод
