EPS-24G4X
Производитель:Diamond Systems Corporation
- Описание
- Спецификация
- Информация для заказа
- Встроенная память: 4 МБ
- Напряжение питания: 7-40 В постоянного тока
- Размеры: 107 x 156 мм
- Рабочая температура: от -40 до +85 °C

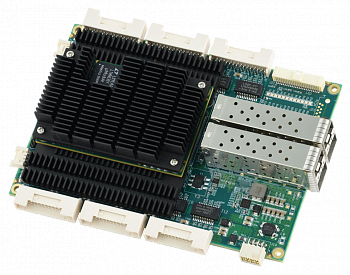

EPS-24G4X — это администрируемый коммутатор Ethernet на базе модуля Diamond EPSM-10GX4. Коммутатор обладает всеми возможностями модуля EPSM-10GX4, включая 24 порта 10/100/1000 Мб/с для витой пары и 4 порта SFI 10 Гб/с с разъемами SFP+. В зависимости от выбранной конфигурации, коммутатор комплектуется встроенным ПО с поддержкой коммутации Layer 2, коммутации/маршрутизации Layer 3, и опциональной поддержкой протокола IEEE1588 PTP.
Доступны 2 комплекта программного обеспечения, коммутация Layer 2+ и коммутация/маршрутизация Layer 3. Помимо этого, с помощью небольшой модификации для поддержки внешней синхронизации от объединительной платы, становится доступной поддержка протокола точного времени IEEE-1588. Весь программный функционал администрируется посредством графического веб-интерфейса через любой порт, или с помощью интерфейса командной строки через встроенный порт RS-232. Возможна персонализация графического и последовательного интерфейсов под конкретного заказчика.

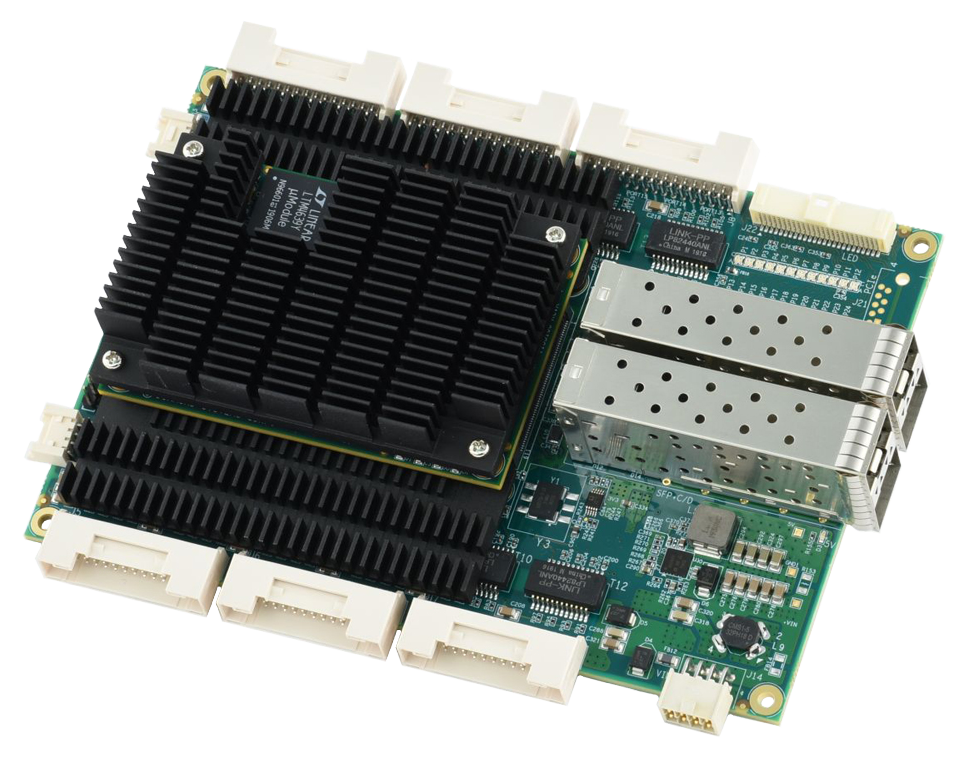

Коммутатор EPS-24G4X создан для эксплуатации в сложных условиях транспортных и других защищенных приложений. Он имеет утолщенную печатную плату, разъемы с фиксацией, выдерживает удары и вибрации в соответствии с MIL-STD-202G, и способен работать в широком диапазоне рабочих температур от −40 до +85 °C. Широкодиапазонный источник питания со встроенной защитой от скачков напряжения обеспечивает совместимость с широким спектром промышленных и бортовых источников питания. Плата также лежит в основе защищенного коммутатора Ethernet Diamond SabreNet-24000. Охлаждение EPS-24G4X осуществляется при помощи двух радиаторов: низкопрофильного радиатора между объединительной платой и модулем EPSM и более высокого радиатора на самом модуле EPSM.
EPS-24G4X входит в состав комплекта разработчика EPSM-10GX4. Схемы и спецификация материалов включены в комплект для упрощения разработки сложных пользовательских Ethernet-решений на основе модуля EPSM-10GX4.
Встроенное программное обеспечение
Ниже указаны основные возможности устройства.
Layer 2+:
- 8000 MAC-адресов и 4000 VLAN (IEEE 802.1Q)
- Многоадресная рассылка на 8000 адресов IPv4 и IPv6
- Поддержка кадров Jumbo на всех скоростях
- Гибкое агрегирование каналов на базе информации от Layer-2 до Layer-4 (IEEE 802.3ad)
- Контроль многоадресного и широковещательного шторма
- Протоколы RSTP и MSTP
- Поддержка протоколов: IEEE 802.1d, IEEE 802.1w, IEEE 802.1s, и IEEE 802.1X
- 8 приоритетов и 8 очередей QoS на каждый порт с планированием
- Аппаратная и программная статическая маршрутизация IPv6 L3
- Динамическая маршрутизация RFC 2328 OSPFv2
- Протокол точного времени IEEE 1588 (PTP)
- Протокол RADIUS
- Ограничители порта и очереди
| Технические характеристики | |
| Количество портов |
24 порта Ethernet 10/100/1000 Мб/с с неблокируемой производительностью 4 порта 10G SFP+ |
| Исполнение | Двухплатное решение: основной функционал и 12 встроенных микросхем PHY на модуле EPSM-10GX4; дополнительные 12 микросхем PHY и остальные элементы на объединительной плате |
| Встроенная память | 4 МБ |
| Администрирование сети | SNMP v1/v2c/v3; графический веб-интерфейс и интерфейс командной строки |
| Последовательный порт | 1 порт RS-232 для хоста, 38400/N/8/1 |
| Индикация | Светодиодные индикаторы скорости и состояния для каждого порта |
| Размеры | 107 x 156 мм |
| Напряжение питания | От 7 до 40 В постоянного тока |
| Энергопотребление |
При напряжении питания 24 В постоянного тока: 13 Вт, при отсутствии активности на всех портах 20 Вт, при активности 24 гигабитных портов 26 Вт, при активности 24 гигабитных портов и 4 портов 10-гигабит |
| Управление питанием | Управление питанием ActiPHY и PerfectReach понижает мощность при использовании коротких кабелей и отключает питание неиспользуемых портов |
| Вес | 389 г |
|
Условия эксплуатации и хранения |
|
|---|---|
| Рабочая температура | От -40 до +85 °C |
| Rohs | Соответствует |
| Артикул | Описание |
| EPS-24G4X | Коммутатор Ethernet Epsilon, 24 порта 10/100/1000 для витой пары, 4 порта 10G SFP+, ПО WebStaX Layer 2+ |
| EPS-24G4X-L3 | Коммутатор Ethernet Epsilon, 24 порта 10/100/1000 для витой пары, 4 порта 10G SFP+, ПО IStaX Layer 3 |
| EPS‑24G4X‑1588 | Коммутатор Ethernet Epsilon, 24 порта 10/100/1000 для витой пары, 4 порта 10G SFP+, ПО IStaX Layer 3, IEEE1588 PTP |
| ACC-HSP-24G4X | Комплект теплоотвода EPS-24G4X. Включает двухкомпонентный теплоотвод, монтажную пластину и крепеж |
| EPS-24G4X-HSP | Коммутатор Ethernet Epsilon, 24 порта 10/100/1000 для витой пары, 4 порта 10G SFP+, ПО Layer 2+, система крепления теплоотвода |
| EPS-24G4X-HSP-L3 | Коммутатор Ethernet Epsilon, 24 порта 10/100/1000 для витой пары, 4 порта 10G SFP+, ПО Layer 3 с поддержкой маршрутизации, система крепления теплоотвода |
| EPS‑24G4X‑HSP‑1588 | Коммутатор Ethernet Epsilon, 24 порта 10/100/1000 для витой пары, 4 порта 10G SFP+, ПО Layer 3 с поддержкой маршрутизации и IEEE-1588 PTP, система крепления теплоотвода |
| EPS-24G4X-02 | Коммутатор Ethernet Epsilon, 24 порта 10/100/1000 для витой пары, 4 порта 10G SFP+, ПО WebStaX Layer 2+, VSC7468YIH-02 |
| EPS-24G4X-02-HSP | Коммутатор Ethernet Epsilon, 24 порта 10/100/1000 для витой пары, 4 порта 10G SFP+, ПО Layer 2, теплоотвод |
| CK‑EPS24G2X‑01 | Кабельный набор, EPS24G2X |
