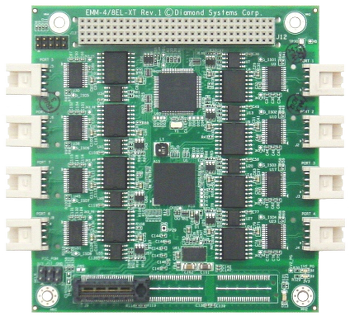

Emerald-MM-8EL
Высокопроизводительный модуль последовательного ввода‑вывода форм‑фактора PCI/104‑Express с 8x оптоизолированными портами RS‑232/422/485
Производитель:Diamond Systems Corporation
- Описание
- Спецификация
- Информация для заказа
- 8 оптоизолированных последовательных портов
- 8 линий УСО
- Рабочая температура: -40...+85 °C
- Рабочая влажность: 5...95% без конденсации
Emerald-MM-8EL-XT — это семейство однобанковых карт последовательного ввода-вывода форм-фактора PCIe/104, оборудованных 4x или 8x последовательными портами с оптоизоляцией и без нее. В основе модуля — высокоскоростная микросхема UART с TX/RX FIFO 256-байт и автоматическое управление передачей RS-485. Все конфигурирование и управление последовательными портами и линиями УСО осуществляется программно. Интуитивный графический интерфейс делает конфигурирование устройства быстрым и легким. EMM-8EL-XT подходит для широкого спектра защищенных встраиваемых приложений последовательного ввода-вывода.
Каждый порт на Emerald-MM-8EL-XT независимо изолирован с помощью цифрового изолятора ADUM5402 и с помощью дополнительных изоляторов для управляющих сигналов. Все характеристики являются программируемыми, включая протокол и терминатор линии RS-485. Встроенный микроконтроллер является интерфейсом к контактам вводов-выводов общего назначения на микросхеме UART и обеспечивает управление опциями конфигурирования. Микроконтроллер также отвечает за ступенчатое включение устройств ADUM5402 с целью снижения пускового тока при включении. Все конфигурации хранятся во флеш-памяти микроконтроллера и автоматически загружаются при включении. Семейство продуктов EMM-8EL-XT доступно в форм-факторе PCI/104-Express с однобанковым разъемом шины PCIe/104 для снижения стоимости.
Устройство также имеет 8 линий ввода-вывода УСО, программируемых через встроенный микроконтроллер. Каждый последовательный порт оборудован фиксирующимся разъемом для повышения надежности. Плата работает только на напряжении +5 В, избавляя от необходимости наличия источника питания +12 В, который часто требуется для функционирования последовательного порта. Emerald-MM-8EL совместим с ОС Windows 7/Vista/2000/XP и Linux.
Каждый порт на Emerald-MM-8EL-XT независимо изолирован с помощью цифрового изолятора ADUM5402 и с помощью дополнительных изоляторов для управляющих сигналов. Все характеристики являются программируемыми, включая протокол и терминатор линии RS-485. Встроенный микроконтроллер является интерфейсом к контактам вводов-выводов общего назначения на микросхеме UART и обеспечивает управление опциями конфигурирования. Микроконтроллер также отвечает за ступенчатое включение устройств ADUM5402 с целью снижения пускового тока при включении. Все конфигурации хранятся во флеш-памяти микроконтроллера и автоматически загружаются при включении. Семейство продуктов EMM-8EL-XT доступно в форм-факторе PCI/104-Express с однобанковым разъемом шины PCIe/104 для снижения стоимости.
Устройство также имеет 8 линий ввода-вывода УСО, программируемых через встроенный микроконтроллер. Каждый последовательный порт оборудован фиксирующимся разъемом для повышения надежности. Плата работает только на напряжении +5 В, избавляя от необходимости наличия источника питания +12 В, который часто требуется для функционирования последовательного порта. Emerald-MM-8EL совместим с ОС Windows 7/Vista/2000/XP и Linux.
| Технические характеристики | |
|---|---|
| Количество последовательных портов | 8 |
| Протоколы | Программно-конфигурируемые RS-232, RS-422, RS-485 |
| Максимальная скорость передачи | Режим RS-232: 1 Мб/с Режим RS-422/485: 10 Мб/с |
| UART | 16550 совместимый восьмеричный UART с TX/RX FIFO 256-байт |
| Трансиверы | Многопротокольные трансиверы SP330, по одному на порт |
| Параметры коммуникации | 5, 6, 7, или 8 бит данных; четность, нечетность, или неравенство |
| Терминатор | Программный терминатор RS-422/485 |
| Оптоизоляция | Независимая изоляция всех портов 2500VRMS |
| Защита от электростатического разряда | +/-15 кВ на каждый порт |
| Защита от короткого замыкания | Непрерывная, все выводы |
| Режим RS-232 | Входное сопротивление: 3 кОм минимум Входной перепад напряжения: ±30 В максимум Выходной перепад напряжения: ±5 В минимум, ±7 В стандартно |
| Режимы RS-422/485 | Дифференциальный порог ввода: -0.2 В минимум, +0.2 В максимум Входное сопротивление: 12 кОм минимум Входной ток: +1.0 мА максимально (входное напряжение = 12 В) -0.8 мА максимально (входное напряжение = -7 В) Дифференциальное выходное напряжение: 2.0 В минимум (RL=50 Ом) Верхние/нижние состояния симметрии дифференциального выходного напряжения: 0.2 В максимально |
| УСО | Количество линий: 8 индивидуально программируемых |
| Пусковой ток | Ступенчатое включение изолированных устройств для снижения пускового тока при включении |
| Микроконтроллер | Встроенный микроконтроллер PIC с флеш-памятью для управления и хранения конфигураций |
| Разъемы | Разъемы с фиксаторами для всех портов |
| Размеры | 90 x 96 мм Соответствует форм-фактору PCIe/104 (с одним банком) |
| Вес | 71 г |
| Энергоснабжение | +5 В постоянного тока ±5% |
| Потребление тока | 160 мА стандартно, все выводы разгружены |
| Условия эксплуатации и хранения | |
| Рабочая температура: | -40...+85 °C стандартно, все версии |
| Рабочая влажность | 5...95% без конденсации |
| RoHS | Соответствует |
| Артикул | Описание |
| EMM‑8EL‑XT | 8-портовый последовательный модуль форм-фактора PCI/104-Express с оптоизоляцией |
| EMM‑4EL‑XT | 4-портовый последовательный модуль форм-фактора PCI/104-Express с оптоизоляцией |
| EMM-8E-XT | 8-портовый последовательный модуль форм-фактора PCI/104-Express без оптоизоляции |
| EMM-4E-XT | 4-портовый последовательный модуль форм-фактора PCI/104-Express без оптоизоляции |
| CK‑EMM‑4EL | Кабельный набор EMM-4EL |
| CK‑EMM‑8EL | Кабельный набор EMM-8EL |
* Информация для Федеральной таможенной службы.
В устройстве не используются алгоритмы шифрования.
