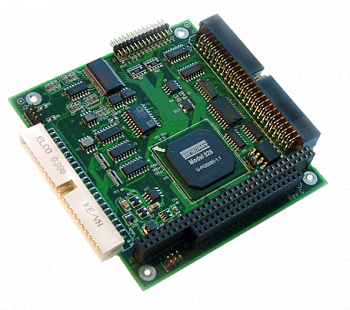

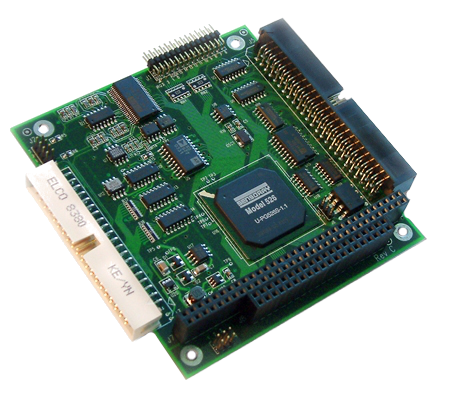

Model 526
Плата ввода-вывода Multifunction I/O
Производитель:Sensoray Co., Inc.
- Описание
- Спецификация
- Информация для заказа
- 4 входа <nobr>24-разрядных</nobr> импульсных датчиков
- 4 <nobr>16-разрядных</nobr> аналоговых выхода
- 8 <nobr>16-разрядных</nobr> аналоговых входа
- 8 линий цифрового ввода-вывода
Model 526 измеряет импульсы инкрементного датчика положений, напряжения аналоговых сигналов и обнаруживает цифровые сигналы. Она также генерирует аналоговые напряжения, цифровые сигналы и оснащена сторожевым таймером и таймером прерываний.
| Технические характеристики | |
|---|---|
| Питание | 5 В, 280 мА |
| Порты ввода-вывода | 27 портов |
| Диапазон АЦП | ±10 В |
| Разрешение АЦП | 305 мкВ |
| Пропускная способность АЦП | 10 кГц на канал |
| Диапазон ЦАП | ±10 В |
| Разрешение ЦАП | 305 мкВ |
| Пропускная способность ЦАП | 10 кГц |
| Сигналы кодировщика | RS-422 clockA, clockB, index, 5 В |
| Тип счетчика | 4 24-разрядных синхронных счетчика прямого/обратного действия с предварительной загрузкой, прерываниями |
| Скорость счета кодировщика | 10 МГц при 1x 5 МГц при 2x 2,5 МГц при 4x |
| Входной нагрузочный резистор | 10 кОм |
| Сторожевой таймер | От 0,125 до 16 секунд |
| Интервал таймера прерываний | От 100 мкс до 25,5 мс |
| Условия эксплуатации и хранения | |
| Артикул | Описание |
| Model 526 | Sensoray. Плата ввода-вывода Multi I/O с АЦП |
* Информация для Федеральной таможенной службы.
В устройстве не используются алгоритмы шифрования.
