PCIe-7300A
Высокоскоростная плата цифрового ввода-вывода PCI Express
Производитель:ADLINK Technology Inc. (Ampro)
- Описание
- Спецификация
- Информация для заказа
- Различные режимы: 16 цифровых входов и 16 цифровых выходов, 32 цифровых входа, 32 цифровых выхода
- Пропускная способность до 80 МБ/с
- Интерфейс x1 lane PCI Express
- Рабочая температура: от 0 до +60 °C

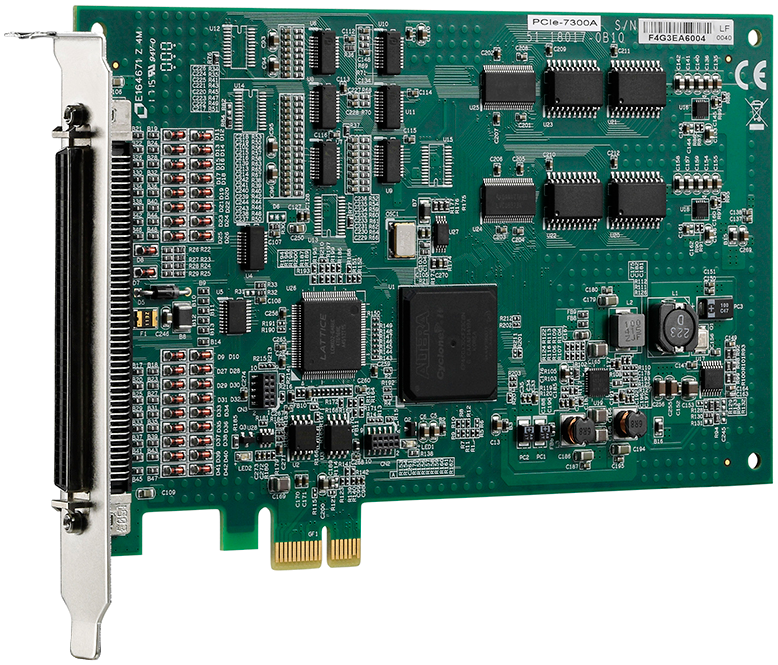

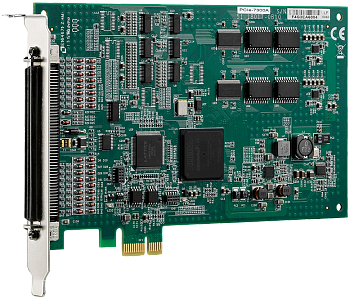

PCIe-7300A от Adlink — это высокоскоростная плата с 32 цифровыми входами/выходами. Применение современных технологий позволяет с успехом использовать плату в широком спектре приложений, таких как быстрая передача данных, генерация и захват тестовых кодов, и в приложениях логического анализа. Доступны сигналы триггера для запуска сбора сгенерированных тестовых кодов.
| Технические характеристики | |
|
Цифровой ввод-вывод |
|
|---|---|
| Каналы (настраиваются программно) |
16 цифровых входов и 16 цифровых выходов 32 цифровых входа 32 цифровых выхода |
| Совместимость | 5 В/TTL |
| Цифровые логические уровни |
Входное высокое напряжение: 2-5,25 В Входное низкое напряжение: 0-0,8 В Выходное высокое напряжение: от 2,7 В Выходное низкое напряжение: до 0,5 В |
| Входная нагрузка |
Терминатор выключен: Высокий входной ток: 1 мА Низкий входной ток: 20 мА Терминатор включен: Резистор оконечной нагрузки: 111 Ом Напряжение оконечной нагрузки: 2,9 В Высокий входной ток: 1 мА Низкий входной ток: 22,4 мА |
| Выходной приводной ток | Ток источника: 8 мА Ток утечки: 48 мА |
| Передачи данных | Прямой доступ к памяти с захватом шины с распределением/сборкой |
| Ширина данных | 32/16/8 бит (программируемая) |
| Количество передаваемых данных |
2 M двойных слов (8 МБ) для непоследовательного режима DMA Нет ограничений на последовательный режим (распределение/сборка) DMA |
| Максимальная скорость передачи данных |
Цифровой вывод: 80 МБ/с, 32-битный вывод @ 20 МГц Цифровой ввод: 80 МБ/с, 32-битный вывод @ 20 МГц |
| Триггер |
ADI_TRG для цифровых вводов, DO_TRG для цифровых выводов Совместимость: 5 В/TTL Типы триггеров: нарастающий или спадающий фронт Минимальная ширина импульса: 32 нс |
| Режим синхронизации |
Источники внутренней синхронизации: 20 МГц, 10 МГц, вывод Timer#0 (цифровой входной тактовый генератор) и вывод Timer #1 (цифровой выходной тактовый генератор) Внешний тактовый генератор до 40 МГц Handshaking Burst handshaking |
| Программируемый счетчик |
Базовая частота: 10 МГц Таймер 0: источник частоты цифрового ввода Таймер 1: источник частоты цифрового вывода Таймер 2: источник прерывания |
|
Вспомогательный цифровой ввод-вывод |
|
| Количество каналов |
4 цифровых входа 4 цифровых выхода |
| Совместимость | 5 В/TTL |
| Передачи данных | Программируемый ввод-вывод |
|
Общие характеристики |
|
| Разъем ввода-вывода | 100-контактный SCSI-II мама |
| Напряжение питания |
12 В: 119 мА номинально (встроенный терминатор выключен) 287 мА номинально (встроенный терминатор включен) 3,3 В: 499 мА номинально (встроенный терминатор выключен) 543 мА номинально (встроенный терминатор включен) |
| Размеры (без разъемов) | 168 х 112 мм |
|
Условия эксплуатации и хранения |
|
| Рабочая температура | От 0 до +60 °C |
| Температура хранения | От -20 до +80 °C |
| Влажность | От 5 до 95%, без выпадения конденсата |
| Артикул | Описание |
| PCIe-7300A | Высокоскоростная плата цифрового ввода-вывода PCI Express, 32 канала, пропускная способность до 80 МБ/с |
| Аксессуары | |
| DIN-100S-01 | Плата со 100-контактным разъемом SCSI-II и креплением на DIN-рейку (Кабели в комплект не входят) |
| ACL‑102100‑1 | 100-контактный кабель SCSI-II (соответствует AMP-787082-9), 1 м |
