MM-PSR
Производитель:ООО «МИКРОМАКС СИСТЕМС»
- Описание
- Спецификация
- Информация для заказа
- Номинальный диапазон входных напряжений: 10-36 В или 19-75 В постоянного тока (изолированное)
- Выходные напряжения и максимальные токи: 12 В (5 А), 5 В (12 А), 3,3 В (0,9 А), +5 В (1,8 А)
- Гальваническая развязка входа/выхода: 1500 В постоянного тока
- Диапазон рабочих температур: от -40 до +85 °С

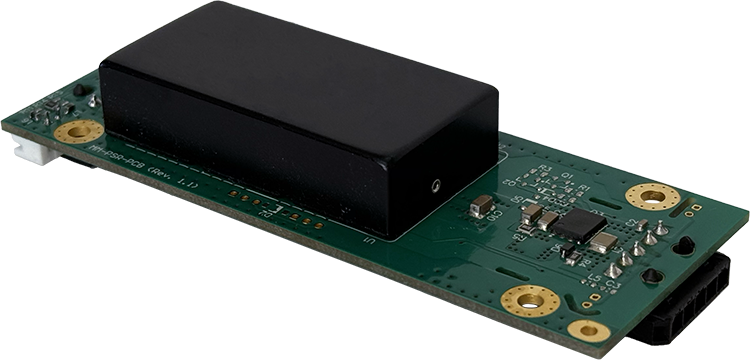

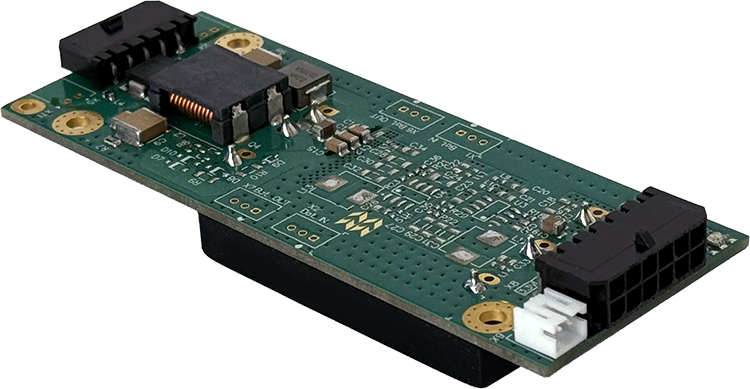

MM-PSR — семейство компактных изолированных блоков питания для встраиваемых приложений собственной разработки компании МИКРОМАКС СИСТЕМС.
Выходные напряжения и максимальные токи:
Первичный преобразователь: 12 В (5 А), 5 В (12 А)
Вторичный преобразователь: 3,3 В (0,9 А), +5 В (1,8 А).
Суммарная мощность до 60 Вт. Оснащены защитой от обратной полярности входного напряжения,
супрессором для ограничения входных импульсов. Имеют улучшенные характеристики электромагнитной совместимости. Выходные напряжения подаются на разъёмы с фиксацией.
При разработке семейства блоков питания учитывались требования транспортных стандартов для железнодорожного и авиационного применения.
| Технические характеристики | |
| Диапазон входных напряжений | 10-36 В или 19-75 В постоянного тока (изолированное) |
| Выходные напряжения |
Первичный преобразователь: 12 В (5 А), 5 В (12 А) Вторичный преобразователь: 3,3 В (0,9 А), +5 В (1,8 А) |
| Мощность в нагрузке | 30/60 Вт |
| КПД | Не менее 87% |
| Напряжение изоляции | 1500 В постоянного тока (вход-выход) |
| Точность установки выходного напряжения | ±1% |
| Частота переключения | 250 КГц |
| Срабатывание защиты при перегрузке по току |
150% от максимального тока |
| Внешнее управление |
"Включено" - напряжение на входе "SD" от 1 В относительно "-Vin" или открытый вход "Выключено" - напряжение на входе "SD" от 0 до 0,5 В относительно "-Vin" |
| Сопротивление изоляции вход-выход | 1 ГОм (при 500 В постоянного тока) |
| Защита при коротком замыкании | Не ограничена по времени, автоматическое восстановление питания |
|
Условия эксплуатации и хранения |
|
|---|---|
| Диапазон рабочих температур | От -40 до +85 °С |
|
Температура срабатывания защиты |
+105 °С |
|
Температура хранения |
От -55 до +125 °С |
Компания оставляет за собой право вносить изменения в спецификации без уведомления и не несет ответственности за возможные неточности
Конфигуратор артикула MM-PSR
Используя данный конфигуратор вы можете получить на выходе артикул блока питания MM-PSR с необходимым для вашего приложения набором характеристик, включающих выбор входных и выходных напряжений и необходимых опций. В диаграмме указаны поля артикула и их возможные варианты.
Примеры артикулов (пробелы в написании артикулов присутствуют для упрощения чтения)
MM-PSR 30 I-24- 12 5 3 – Изолированный преобразователь напряжения мощностью 30 Вт, входное питание 10‑36 В, изолированный преобразователь питания +12 В (2,5 А), вторичный преобразователь +5 В (1,8 А), вторичный преобразователь питания +3,3 В (0,9 А).
MM-PSR 60 I-48- 5 3 – Изолированный преобразователь напряжения мощностью 60 Вт, входное питание 19‑75 В, изолированный преобразователь питания +5 В (12 А), вторичный преобразователь питания +3,3 В (0,9 А).
MM-PSR 60 I-48- 12 – Изолированный преобразователь напряжения мощностью 60 Вт, входное питание 19‑75 В, изолированный преобразователь питания +12 В (5 А).
MM-PSR 30 I-24- 5 – Изолированный преобразователь напряжения мощностью 30 Вт, входное питание 10‑36 В, изолированный преобразователь питания +5 В (6 А).
Децимальный номер для модулей питания MM-PSR:
МЕРЛ.436634.ххх (ххх — в зависимости от исполнения, может быть 001, 002 и т.д.)
| 30 | мощность 30 Вт | ||||
| 60 | мощность 60 Вт | ||||
| I-24- | изолированный, входное питание 10-36 В | ||||
| I-48- | изолированный, входное питание 19-75В | ||||
| MM‑PSR | 30 | I‑24‑ | 12 | 5 | 3 |
| изолированный преобразователь питания +12 В (5 А или 2,5 А)* | 12 | ||||
|
изолированный преобразователь питания +5 В (12 А или 6 А)*, либо вторичный преобразователь +5 В (1,8 А) при наличии преобразователя +12 В |
5 | ||||
| вторичный преобразователь питания +3,3 В (0,9 А) | 3 | ||||
* в скобках указаны максимальные токи первичного преобразователя напряжения для версий блока питания мощностью 60 Вт и 30 Вт соответственно
