MM-SBC-3570
Производитель:МикроМакс Системс
- Описание
- Спецификация
- Информация для заказа
- Процессоры: Intel Skylake или Kabylake
- ОЗУ: до 16 ГБ DDR4 2133 МГц
- Пассивная система охлаждения
- Рабочая температура: от -40 до +85 °C (максимально)

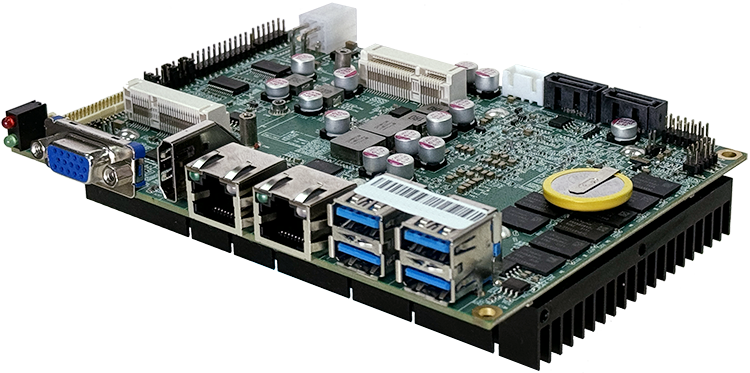

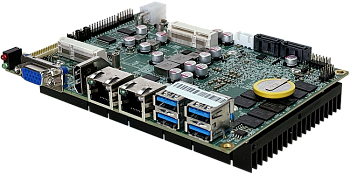

MM-SBC-3570 — это одноплатный компьютер формата 3,5″ с процессорами Intel Skylake или Kabylake с низким уровнем энергопотребления.
Компьютер отвечает требованиям широкого спектра приложений и обеспечивает стабильную, надежную и эффективную эксплуатацию в неблагоприятных условиях окружающей среды, при температурах от −40 до +85 °C (максимально). Напряжение питания компьютера составляет +9...+24 В.
Вывод видеосигнала осуществляется при помощи интерфейсов HDMI1.4a, LVDS/EDP и VGA.
Широкий набор интерфейсов ввода-вывода включает 2x порта Gigabit Ethernet, 2x SATA3.0, 1x MSATA, 4x USB2.0/3.0 на задней панели, 4x USB 2.0 на плате, 4x RS-232 (3 проводника) + 2х RS-232/422/485, 1x mPCIe, 8x GPIO, 1x SIM, микрофонный вход и линейные вход и выход.
| Технические характеристики | |
| Процессор: |
Intel Skylake или Kabylake с низким уровнем энергопотребления: Intel Core i3-6100U 2.3 ГГц, 15 Вт Intel Core i5-6200U 2.3 ГГц, 15 Вт Intel Core i7-6500U 2.5 ГГц, 15 Вт Intel Core i3-7020U 2.3 ГГц, 15 Вт Intel Core i3-7100U 2.4 ГГц, 15 Вт Intel Core i5-7200U 2.5 ГГц, 15 Вт Intel Core i7-7500U 2.7 ГГц, 15 Вт |
| ОЗУ: | 4 ГБ DDR4 2133 МГц, распаяно на плате (опционально 8/16 ГБ) |
| Видео: |
1x HDMI1.4a + 1x LVDS/EDP + 1x VGA Разрешение LVDS/EDP до 1920x1080 (по умолчанию LVDS, опционально EDP) Разрешение HDMI до 1920x1080 Разрешение VGA до 1920x1080 |
| Последовательный ввод-вывод: |
4x RS-232 (3-проводные) + 2х RS-232/422/485 |
| Сеть: |
2x порта Gigabit Ethernet Intel i219LM/V+i211AT (опционально i210AT) |
| Расширение: |
SATA: 2x SATA3.0, 1x MSATA mPCIe: 1x mPCIe SIM: 1x SIM |
| USB: |
4x USB2.0/3.0 на задней панели 4x USB 2.0 на плате |
| GPIO: | 8x GPIO |
| Аудио: |
Realtek ALC662 AC97 микрофонный вход, линейные вход и выход |
| Операционная система: |
Win7, Win10, WES7 Linux (Astra Linux) VxWorks |

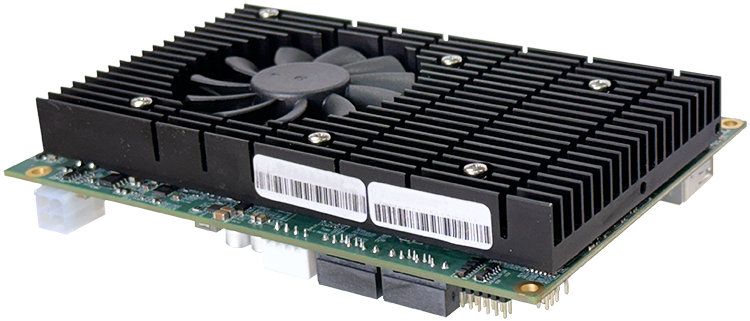

| Охлаждение: | Пассивное (опция вентилятор) |
| Питание: | +9…+24 В |
| Габариты, Ш x Г x В: | 146 х 101 х 35 мм |
|
Условия эксплуатации и хранения |
|
|---|---|
| Рабочая температура: | Стандартно: от -25 до +75 °C Расширенный диапазон: от -40 до +85 °C |
| Температура хранения: | От -40 до +85 °C |
| Рабочая влажность: | От 5 до 95 %, без выпадения конденсата |
| Конфигуратор артикула MM-SBC-3570 |
|
Используя данный конфигуратор вы можете получить на выходе артикул одноплатного компьютера MM-SBC-3570 с необходимым для вашего приложения набором характеристик и опций. В диаграмме указаны поля артикула и их возможные варианты. |
| -61- | Intel Core i3-6100U 2,3 ГГц | ||||
| -62- | Intel Core i5-6200U 2,3 ГГц | ||||
| -65- | Intel Core i7-6500U 2,5 ГГц | ||||
| -70- | Intel Core i3-7020U 2,3 ГГц | ||||
| -71- | Intel Core i3-7100U 2,4 ГГц | ||||
| -72- | Intel Core i5-7200U 2,5 ГГц | ||||
| -75- | Intel Core i7-7500U 2,7 ГГц | ||||
| 4 | 4 ГБ ОЗУ | ||||
| 8 | 8 ГБ ОЗУ | ||||
| 16 | 16 ГБ ОЗУ | ||||
| LVDS | Видео: 1x HDMI1.4a + 1x LVDS | ||||
| EDP | Видео: EDP + 1x VGA | ||||
| MM‑SBC‑3570 | -61- | 4 | LVDS | 2GE | -ST |
| 2x порта Gigabit Ethernet | 2GE | ||||
| 1x порт Gigabit Ethernet | 1GE | ||||
| Стандартный температурный диапазон: от -25 до +75 °C | -ST | ||||
| Расширенный температурный диапазон: от -40 до +85 °C | -ET | ||||
|
* Конфигуратор не гарантирует существования и доступности к заказу всех возможных комбинаций, он лишь помогает сформулировать запрос, который будет прорабатываться нашими специалистами. |
|||||
