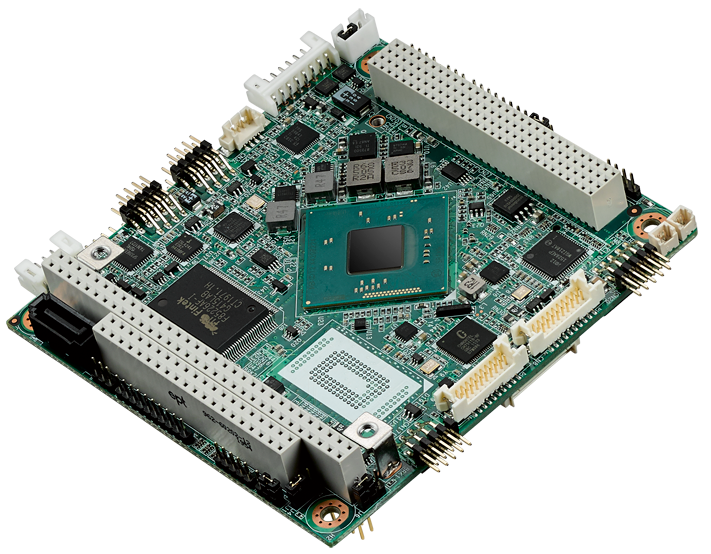

PCM-3365
Одноплатный компьютер форм-фактора PC/104‑Plus на базе процессоров Intel Atom E3825/E3845 и Celeron N2930
Производитель:Прочие производители
- Описание
- Спецификация
- Информация для заказа
- Процессоры Intel Atom E3825/E3845 и Celeron N2930
- ОЗУ: DDR3L-1066/1333 МГц SODIMM объемом до 8 ГБ
- 3 независимых вывода видео: VGA+LVDS+HDMI/DVI
- Рабочая температура: от -40 до +85 °C (максимально)
Одноплатный компьютер PCM-3365 выполнен в форм‑факторе PC/104-Plus (96×90 мм) и оснащается современными процессорами Intel Celeron N2930 и Atom E3825/E3845 которые имеют низкий уровень энергопотребления, но вместе с тем обладают высокой вычислительной мощностью, особенно для мультимедийных задач в сравнении с предыдущими поколениями.
PCM-3365 имеет обширные возможности расширения: один полноразмерный mini PCIe, PC/104, PCI-104, и несколько вариантов встроенного твердотельного накопителя по запросу.
PCM-3365 поддерживает вывод видео на несколько экранов одновременно посредством интерфейсов HDMI/DVI, VGA, LVDS 24-бита, а также имеет богатый выбор интерфейсов ввода-вывода: 1x GbE, 1х SATA, 3x последовательных порта, 6x USB 2.0 и mSATA. Встроенный твердотельный накопитель по запросу.
| Технические характеристики | |
|
Система |
|
|---|---|
| Процессор |
Intel Celeron N2930 Intel Atom E3825 Intel Atom E3845 |
| Базовая частота |
1,83 ГГц (N2930, 4 ядра) 1,33 ГГц (E3825, 2 ядра) 1,91 ГГц (E3845, 4 ядра) |
| Максимальная частота Turbo | 2,16 ГГц (N2930) |
| L2 Cache |
2 МБ (N2930) 1 МБ (E3825) 2 МБ (E3845) |
| BIOS | AMI UEFI BIOS 64 МБ |
|
Память |
|
| Технология | DDR3L 1066 МГц / DDR3L 1333 МГц |
| Максимальный объем | 8 ГБ |
| Разъем | 1x 204-контактный SODIMM |
|
Видео |
|
| Контроллер | Графика Intel 7-го поколения |
| Обработка графики |
DirectX11, OpenGL3.2, OpenCL1.1 Full HW acceleration, декодирование: H.264, MPEG2/4, VC-1, WMV9. Кодирование: H.264, MPEG2 |
| VGA | 2560 x 1600 при 60 Гц |
| LVDS |
LVDS 24-бита, разрешение до WUXGA 1920 x 1200 при 60 Гц Поддержка одноканального LVDS 24-бита, разрешение до 1440 x 900 при 60 Гц |
| HDMI / DVI |
HDMI 1.4a для воспроизведения HD-видео, 1080P при 60 Гц, до 1920 x 1080 DVI 1.0 (DVI-D), разрешение до 1920 x 1080 (кабель в комплект не входит) |
| Множественный видеовывод | VGA + LVDS, VGA + HDMI/DVI, HDMI/DVI + LVDS |
|
Ethernet |
|
| Скорость | 10/100/1000 Мб/с |
| Контроллер | Intel I210 |
| Разъем | Штыревой разъем |
|
Сторожевой таймер |
|
| Сторожевой таймер WatchDog | Output System reset, программируемый счетчик от 1 до 255 минут / секунд |
|
Хранение информации |
|
| SATA | 1, до 3 Гб/с (300 МБ/с) |
| mSATA | 1x полноразмерный (сигнал SATA совместно со встроенным твердотельным накопителем) |
| Встроенный твердотельный накопитель | 16 / 32 / 64 ГБ (по запросу) |
|
Внутренний ввод-вывод |
|
| Последовательный ввод-вывод | 1х RS-232/422/485 от COM 1, 2х RS-232 от COM2/3 (защита от электростатического разряда: по воздуху ±15 кВ, при контакте ±8 кВ) |
| USB 2.0 | 6 |
| I2C | 1 (совместно с SMBus) |
| SMBus | 1 |
| GPIO | 8-бит |
|
Расширение |
|
| Mini PCIe | 0 (поддержка PCIe по запросу) |
| PC/104 | Расширение PC/104 (шина ISA), DMA не поддерживается и адресация памяти ограничена (поддержка по запросу) |
| PCI-104 | PCI-104 Expansion (PCI Bus) |
|
Питание |
|
| Тип питания |
AT/ATX Поддержка модуля питания PC/104-plus (по запросу) |
| Напряжение питания | 5 В ± 5% |
| Энергопотребление (стандартно) |
E3825: 0,877 А @ +5 В, 0,006 А @ +12V, 0,003 А @ +5 В в режиме ожидания (4,472 Вт) E3845: 0,923 А @ +5 В, 0,007 А @ +12 В, 0,004 А @ +5 В в режиме ожидания (4,719 Вт) N2930: 0,866 А @ +5 В, 0,006 А @ +12 В, 0,003 А @ +5 В в режиме ожидания (4,417 Вт) |
| Энергопотребление (максимально) |
E3825: 1,107 А @ +5 В, 0,008 А @ +12 В, 0,008 А @ +5 В в режиме ожидания (5,671 Вт) E3845: 1,493 А @ +5 В, 0,008 А @ +12 В, 0,025 А @ +5 В в режиме ожидания (7,686 Вт) N2930: 1,331 А @ +5 В, 0,009 А @ +12 В, 0,016 А @ +5 В в режиме ожидания (6,843 Вт) |
| Управление питанием | ACPI |
| Батарея | Литиевая 3 В / 210 мАч |
|
Механические характеристики |
|
| Размеры (Д x Ш) | 96 x 90 мм |
| Вес | 0,735 кг (с радиатором) |
| Высота |
Верхняя сторона: 14,4 мм (N2930, E3825 стандартно), 19,4 мм (E3845 и E3825 расширенный температурный диапазон); Нижняя сторона: 7,8 мм Печатная плата: 1,6 мм |
|
Условия эксплуатации и хранения |
|
| Рабочая температура | От 0 до +60 °C / от -40 до +85 °C |
| Температура хранения | От -40 до +85 °C |
| Артикул | Описание |
| PCM‑3365EW‑S9A2 | Одноплатный компьютер PCM-3365 форм-фактора PC/104-Plus, процессор Intel Atom E3845, L2 cache: 2 МБ, ОЗУ: SODIMM объемом до 8 ГБ, VGA, HDMI/DVI, LVDS 24-бита, 6x USB 2.0, 1x SATA, 1x GbE, 3x COM, пассивное охлаждение, рабочая температура: от -40 до +85 °C |
