Quantum
Одноплатный компьютер PCI/104-Express# с конфигурируемым процессорным модулем QSeven, УСО, и расширением PCI-104 и PCIe/104
Производитель:Diamond Systems Corporation
- Описание
- Спецификация
* Снят с производства
Снят с производства
Свяжитесь с нами, чтобы уточнить возможность заказа или подобрать замену
Свяжитесь с нами, чтобы уточнить возможность заказа или подобрать замену
- 1-, 2- и 4-ядерные процессоры Intel или AMD
- До 2 ГБ DDR3 SDRAM
- Интерфейсы LVDS и VGA
- УСО

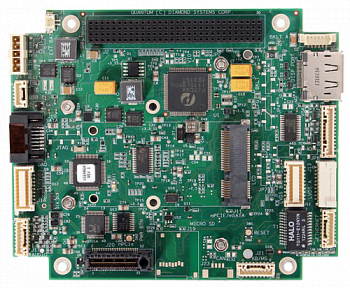

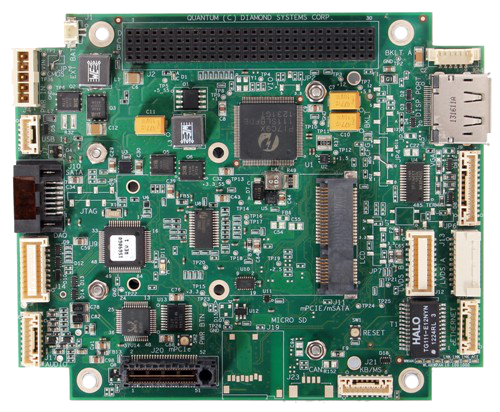

Quantum — представитель линейки одноплатных компьютеров PCI/104-Express которые используют процессорные модули Qseven чтобы обеспечить возможность выбора процессора, включая как технологию x86, так и ARM.
Эти одноплатные компьютеры предоставляют полный комплект возможностей ввода-вывода чтобы превратить модуль Qseven в полнофункциональный одноплатный компьютер. Самые значительные характеристики включают широкодиапазонный источник питания и схему УСО с аналоговым вводом и цифровым вводом-выводом. Размещенная на плате компьютера Quantum система УСО включает 4 канала аналогового ввода 12-бит, 10 цифровых линий ввода-вывода, 4 ШИМ и 2 программируемых счетчика/таймера.
Опции расширения ввода-вывода включают мезонинные платы PCI-104 и PCIe/104, а также разъем PCIe MiniCard. Новый компактный высокоскоростной разъем расширения поддерживает модули ввода-вывода PCIe/104, экономя место и снижая стоимость по сравнению с полноразмерным разъемом PCIe/104.
Quantum использует кондуктивное охлаждение. Радиатор, смонтированный на нижней части платы, способствует оптимальному управлению температурой и освобождает пространство для функций и разъемов ввода-вывода. Четыре крепежных отверстия в нижней части радиатора имеют размер #6-32 с расстоянием между центрами 71,1 мм. Радиатор крепится непосредственно к объединительной плате Quantum, уменьшая нагрузку на модуль Qseven и повышая прочность.
Поддержка ПО
Одноплатные компьютеры Quantum работают под управлением Linux, Windows Embedded Standard 7, и Windows XP. Пакеты программ для разработки приложений для Linux и Windows Embedded 7 доступны с загрузочными образами и драйверами чтобы вы могли незамедлительно приступить к работе над своим проектом.
* Информация для Федеральной таможенной службы.
В устройстве не используются алгоритмы шифрования.
| Технические характеристики | |
|---|---|
| Модуль QSeven | AMD Fusion G-T40E 1 ГГц AMD eKabini GX-210HA SOC 1 ГГц или A9 i.MX6 1 ГГц одно/двух/четырехъядерный |
| ОЗУ | До 2 ГБ DDR3 SDRAM 1,3 МГц 64-бит на плате |
| Флеш-память на плате | 4 ГБ MLC flash (большинство моделей) |
| BIOS | AMI PnP Flash BIOS (в моделях с процессорами AMD) |
| Видео | Интерфейс LVDS 18 и 24-бит LVDS для подключения мониторов LCD с поддержкой двух независимых мониторов (на всех моделях) Интерфейс VGA от встроенной AMD Radeon HD6250, 1 порт DDI (модель G-T40E) Максимальное разрешение: 1600 x 1200 |
| Накопители | 1 порт SATA, поддерживает 1 устройство Разъем mSATA с поддержкой флеш-дисков объемом до 64 ГБ |
| Последовательные порты | 1 порт RS-232 2 порта RS-232/422/485 |
| USB | 5 портов USB 2.0 |
| Сеть | 1 порт Gigabit Ethernet (Realtek RTL8111E) |
| Интерфейс для карт SD | 1 (модель GX-210HA) |
| Сторожевой таймер | Программируемый |
| Клавиатура/мышь | PS/2 |
| Аудио | HD audio CODEC Realtek ALC262 Линейный стереовыход, линейный и микрофонный входы |
| УСО | Аналоговые входы: 4 канала, разрешение 12-бит Цифровые вводы-выводы: 10 линий |
| ШИМ | 4 канала |
| Счетчики/таймеры | 2 программируемых |
| Шины расширения | Мезонинное расширение ввода-вывода: PCI-104 и PCIe/104 PCIe MiniCard: 1 разъем |
| Напряжение питания | От +6 до +32 В постоянного тока +5 В постоянного тока ±5 % |
| Потребляемая мощность | 7,53 Вт в режиме ожидания |
| Рабочая температура | -20...+71 °C (модель G-T40E) 0...+71 °C (модель с одноядерным i.MX6) -40...+85 °C (все остальные модели) |
| Рабочая влажность | 0-90 % без конденсации |
| Размеры | 116 x 96 мм |
| Вес | 215,5 г с радиатором |
| RoHS | Соответствует |
| Условия эксплуатации и хранения | |
