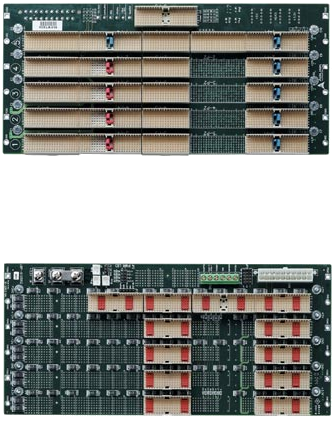

cBP-6105R
5-слотовая объединительная плата 6U CompactPCI 32-бита с шиной H.110
Производитель:ADLINK Technology Inc. (Ampro)
- Описание
- Спецификация
- Информация для заказа
- PICMG: 2.0 R3.0, 2.1 R2.0, 2.5 R1.0
- Периферийные слоты: 4
- Шина cPCI: 32-бита / 33 МГц
- Ввод-вывод предыдущих поколений: FDD, IDE1 и IDE2
Компания Adlink производит широкий диапазон стандартных объединительных плат с количеством слотов от 1 до 20. Помимо этого, профессиональная команда разработчиков способна в короткие сроки создавать объединительные платы согласно требованиям заказчика. Adlink осуществляет разработку, создание, и обслуживание ваших проектов с легкостью и эффективностью. Если вам нужны объединительные платы, свяжитесь с нами, у нас обязательно найдется для вас решение.
| Технические характеристики | |
| PICMG | 2.0 R3.0, 2.1 R2.0, 2.5 R1.0 |
| Размеры | 120,9 x 262,05 мм |
| Количество сегментов | 1 |
| Шина cPCI | 32-бита / 33 МГц |
| Системный слот | Правосторонний |
| Задний ввод-вывод системного слота | Задний ввод-вывод P3, P4 и P5 с защитой AB-типа |
| Периферийный слот | 4 |
| Задний ввод-вывод периферийного слота | Задний ввод-вывод P3 и P5 с защитой AB-типа |
| Шина H.110 | Шина соответствует PICMG 2.5 для всех периферийных слотов |
| Напряжение (ввод-вывод) | 3,3 или 5 В на выбор, установка по умолчанию - 5 В |
| Питание | 1х разъем ATX, зажимной терминал для напряжения постоянного тока |
| Системный слот ввода-вывода предыдущих поколений | FDD, IDE1 и IDE2 |
| Слот для служебной платы | Есть |
| Другие разъемы | INH#, Reset, PWR_FAL#,светодиодные индикаторы питания, H.110, силовые пары (VRG, Vbat) |
| Шасси или подсистемы | cPCIS-6400X/32, cPCIS-6400U/32 series |
| Артикул | Описание |
| cBP‑6105R | 5-слотовая объединительная плата 6U CompactPCI 32-бита с шиной H.110 |
