Model 2255

4-канальная плата видеозахвата с интерфейсом USB и опцией аппаратного JPEG-сжатия
Sensoray Co., Inc. Производитель:
Sensoray Co., Inc.
  • Описание
  • Спецификация
  • Информация для заказа
  • Одновременный захват композитного видеосигнала с 4 источников
  • Суммарная скорость захвата со всех каналов – 60 кадров в секунду для NTSC; 2 канала – 30 кадров в секунду каждый; 4 канала – 15 кадров в секунду каждый
  • Усовершенствованный деинтерлейсинг чересстрочного видео устраняет артефакты движения.
  • Опциональная прошивка активирует аппаратное сжатие JPEG.

Плата видеозахвата Model 2255 захватывает видеосигнал формата NTSC или PAL с 4 композитных входов. Оцифрованные изображения посылаются на хост‑компьютер по высокоскоростному интерфейсу USB 2.0. Благодаря тому, что плата 2255 поддерживает большое количество форматов вывода, исчезает потребность в конвертировании форматов для широкого спектра приложений. Поддерживаются форматы:

1. RGB packed (24 бит/точка, совместим с битовой картой)

2. YCrCb packed (16 бит/точка, совместим с YUY2)

3. YCrCb planar (16 бит/точка, оптимален для обработки изображения)

4. Y8 (8 бит/точка, монохромный).

Малая задержка

Плата 2255 обеспечивает быструю визуальную обратную связь благодаря малой задержке. Встроенный цифровой сигнальный процессор (DSP) оптимизирует 4 потока данных для эффективной передачи по USB 2.0. Драйверы для ОС Windows также оптимизированы для обеспечения малой задержки. Общая задержка составляет не более 50 мс для NTSC и 60 мс для PAL.

Деинтерлейсинг

Model 2255 производит опциональный деинтерлейсинг чересстрочного видео для уменьшения количества артефактов движения на захваченных изображениях. Строки одного из полей видеокадра восстанавливаются из строк другого поля при помощи интерполяции. Данный метод обеспечивает более высокое качество изображения по сравнению с методом простого дублирования линий. Т.к. деинтерлейсинг осуществляется прошивкой цифровых сигнальных процессоров, он слегка снижает скорость захвата

Сжатие JPEG

За отдельную плату доступна опциональная прошивка, реализующая аппаратное сжатие JPEG силами платы 2255. Опциональная прошивка позволяет захватывать видео и осуществлять JPEG-сжатие со скоростью до 60 кадров в секунду со всех каналов, или с 2 каналов со скоростью 30 кадров/с, или с 4 каналов со скоростью 15 кадров/с. Стандартный бесплатный набор разработчика ПО (SDK) позволит ознакомиться с захватом JPEG, однако будет добавлять черную полосу поперек изображения. Стандартные функции, без сжатия, полностью поддерживаются стандартным бесплатным набором разработчика ПО.

Принадлежности

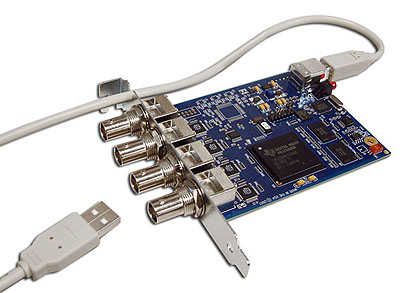

Плата 2255 также доступна с планкой расширения. Вариант для монтажа в корпус настольного ПК - Model 2255S-PC.

Системные требования

Порт USB 2.0 high-speed и процессор уровня Pentium III 700 МГц. В приложениях, обеспечивающих тяжелую обработку изображения, рекомендуется использовать более мощные процессоры.

Типичная сфера применения Model 2255: промышленные приложения, приложения безопасности.


Технические характеристики
Входы4 композитных входа (BNC), 75 Ом
Форматы входного видеосигналаNTSC (M), PAL (BDGHIMN)
Форматы выходного видеосигналаRGB packed (24 бит/точка, совместим с битовой картой); YCrCb packed (16 бит/точка, совместим с YUY2); YCrCb planar (16 бит/точка, оптимален для обработки изображения); Y8 (8 бит/точка, монохромный); JPEG (при использовании опциональной прошивки)
Разрешение выходного видеосигналаNTSC: 640 x 480, 320 x 240, 640 x 240 точек; PAL: 704 x 576, 352 x 288, 704 x 288 точек
Скорость захвата60 полноразмерных цветных кадров в секунду (со всех каналов в сумме, NTSC) (50 для PAL); 120 полноразмерных монохромных или меньшего размера цветных кадров в секунду (со всех каналов в сумме, NTSC) (100 для PAL); Эти же значения действительны для захвата JPEG
Питание+5 В, 470 мA (через порт USB)
Вес2255S (с корпусом): 264,9 г; 2255 (без корпуса) 111,4 г
Условия эксплуатации и хранения
Артикул Описание
Model 2255Плата видеозахвата USB, 4 видео входа
Model 2255SПлата видеозахвата USB, 4 видео входа (в корпусе)

* Информация для Федеральной таможенной службы.
В устройстве не используются алгоритмы шифрования.
