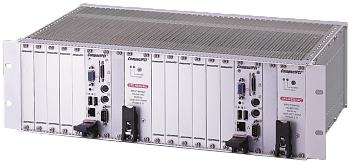

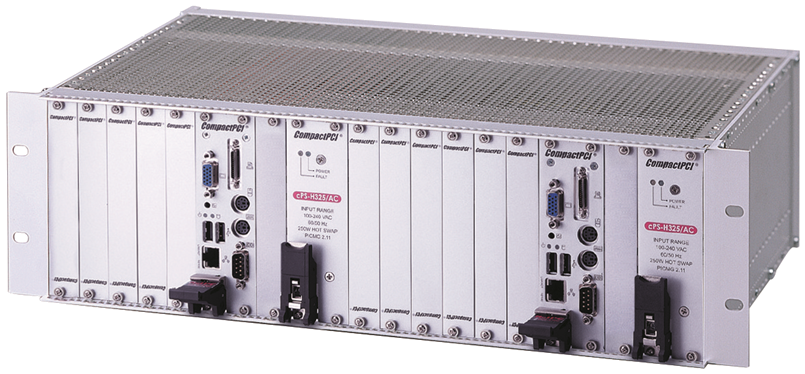

cPCIS-1202
Корпус 3U с 32-битной объединительной платой и источником питания cPCI с резервированием
Производитель:ADLINK Technology Inc. (Ampro)
- Описание
- Спецификация
- Информация для заказа
- 2х системы 3U cPCI, 1х системный и 5х периферийных слотов на каждую
- 1х модуль питания cPCI 250 Вт на каждую систему
- Защита от электромагнитных помех
- Опциональный ввод-вывод на задней панели (переходные модули cPCI 50 мм)
Серия подсистем cPCIS-1202 выполнена в корпусе высотой 3U, допускает монтаж в стойку, и предназначена для плат и модулей 3U CompactPCI. Устройство состоит из двух систем, каждая из которых имеет 1х системный и 5 периферийных слотов.
cPCIS-1202 прекрасно подойдет для промышленных и транспортных приложений, где важными показателями являются компактность и многофункциональность. Устройства оборудованы мощными источниками питания, объединительной платой с возможностью горячей замены, и нетребовательны в обслуживании.
| Технические характеристики | |
| PICMG | 2.0 R3.0, 2.1 R2.0 |
| Форм-фактор | 3U cPCI |
| Корпус | 19” 3U с возможностью монтажа в стойку |
| Размеры | 482,56 x 133,35 x 250,0 мм |
| Сегмент | 2 |
| Системные слоты | 2x (1x на сегмент) |
| Периферийные слоты | 10x (5x на сегмент) |
| Ввод-вывод на задней панели | Только 2x системных слота (1x на сегмент) (cPCIS-1202) 12x слотов (6x на сегмент) (cPCIS-1202R) |
| Источник питания | 47-контактные модули питания PICMG 2.11 3U cPCI, в зависимости от конфигурации подсистемы |
| Количество источников питания | 2x (1x на сегмент) |
| Максимальная мощность источников питания | 500 Вт (2x 250 Вт) |
| Сертификация |
DIN IEC 68-2-6 test FC DIN IEC 68-2-27 test Ea DIN41 494, part 5 IEC 60297-3, EIA 310-D |
| Артикул | Описание |
| cPCIS‑1202 | Подсистема 3U cPCI для 2х систем в корпусе 3U Enclosure. 2x 32-битные 6-слотовые объединительные платы (cBP-3206), 2x объединительные платы питания cBP-3061, 2x модуля питания cPS-H325/AC |
| cPCIS‑1202R | Подсистема 3U cPCI для 2х систем в корпусе 3U Enclosure. 2x 32-битные 6-слотовые объединительные платы (cBP-3206), 2x объединительные платы питания cBP-3061, 2x модуля питания cPS-H325/AC, ввод-вывод на задней панели |
