cPCIS-2500 Series
Производитель:ADLINK Technology Inc. (Ampro)
- Описание
- Спецификация
- Информация для заказа
- Компактный корпус 4U для плат 3U CompactPCI
- 47-контактный модульный источник питания PICMG 2.11
- Эффективная встроенная система охлаждения
- Рабочая температура: от 0 до +60 °C

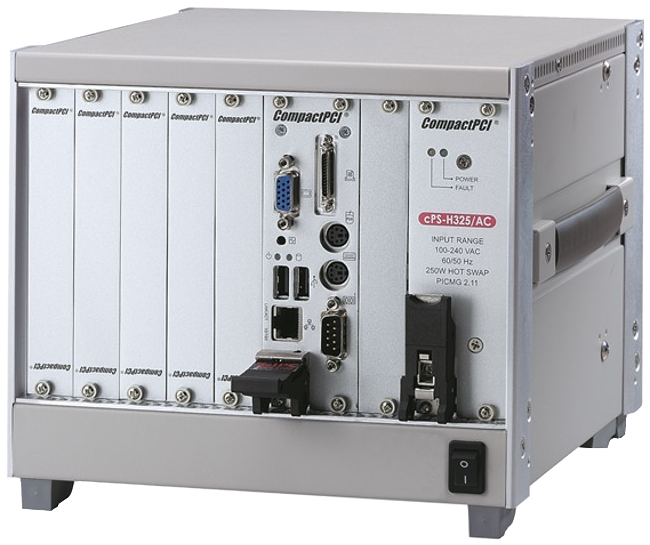

Серия 6-слотовых шасси cPCIS-2500 предназначена для плат и модулей 3U CompactPCI без ввода-вывода на задней панели.
Высота шасси составляет 4U, глубина 237 мм, допускается установка на горизонтальную поверхность или монтаж на стену. Шасси отлично подойдет для промышленных или транспортных приложений, где требуется компактность и универсальность.
Встроенная система охлаждения со съемным фильтром обеспечивает максимальную эффективность охлаждения, а использование источника питания cPCI мощностью 250 Вт делает систему легкой в обслуживании.
Способность устройств серии cPCIS-2500 работать в широком диапазоне температур окружающей среды и выдерживать удары и вибрации позволяет использовать их в неблагоприятных условиях эксплуатации.
| Технические характеристики | |
| Стандарты |
CompactPCI 2.0 R3.0 Форм-фактор: для плат 3U CompactPCI без ввода-вывода на задней панели Корпус: алюминиевая конструкция, металлические стенки с покрытием |
| Система охлаждения |
Съемные вентиляторы снизу для забора воздуха: Вентильные, на шарикоподшипниках. Напряжение 12 В постоянного тока Два вентилятора. Воздушный поток 189,8 кубических метров в час на каждый Скорость каждого вентилятора: 4500 об/мин Мощность каждого вентилятора: 6 Вт |
| Питание |
Объединительная плата питания: cBP-3061 Поддержка одного встроенного модуля питания 3U cPCI 8HP 47-контактный интерфейс питания PICMG 2.11 Доступный модуль питания: cPS-H325/AC (250 Вт) Модели с напряжением питания постоянного тока доступны для OEM-программ |
| Объединительная плата | cBP-3206: 6-слотовая 32-битная объединительная плата 3U cPCI |
| Секции шасси |
5х слотов для периферийных плат 1х слот для системного модуля 1х слот для модуля питания 3U 8HP cPCI |
| Размеры |
221,4 x 237 x 177 мм (без комплекта для монтажа на стену или ножек) 253,1 x 237 x 177 мм (с комплектом для монтажа на стену или ножками) |
| Вес | 4,5 кг (без одноплатного компьютера и источника питания, с объединительной платой) |
|
Условия эксплуатации и хранения |
|
|---|---|
| Рабочая температура | От 0 до +60 °C |
| Температура хранения | От -20 до +80 °C |
| Влажность | От 5% до 95%, без выпадения конденсата |
| Удары | Двойная амплитуда 15 G, 11 мс, хранение |
| Вибрация |
Хранение: 1,88 Grms, 5-500 Гц, по каждой оси Эксплуатация: 0,5 Grms, 5-500 Гц, по каждой оси, протестировано с накопителем HDD 2.5” |
| Сертификация | CE/LVD |
| Артикул | Описание |
| cPCIS‑2501 | 10-слотовая портативная платформа 4U для плат 3U cPCI с возможностью монтажа на стену, включает объединительную плату и источник питания cPS-175R |
| cPCIS‑2501/AC | Подсистема шасси 3U cPCI, вентиляторы охлаждения, 6-слотовая объединительная плата cBP-3206, объединительная плата питания cBP-3061 с источником питания переменного тока cPS-H325/AC |
| cPCIS‑2501/DC2 | Подсистема шасси 3U cPCI, вентиляторы охлаждения, 6-слотовая объединительная плата cBP-3206, объединительная плата питания cBP-3061 с источником питания постоянного тока 24 В |
