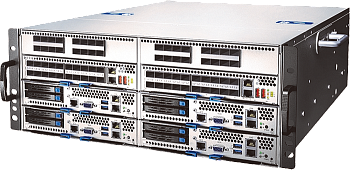

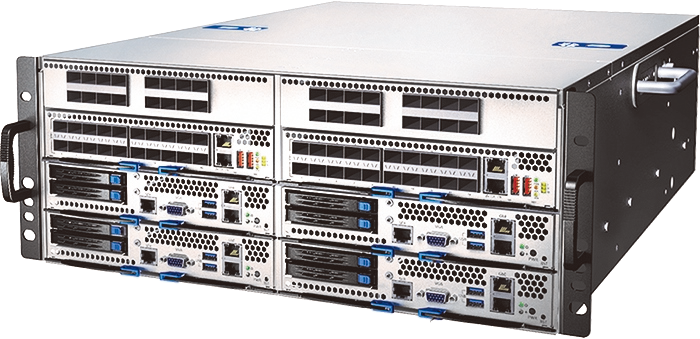

CSA-7400
Компьютерная платформа 4U 19”
Производитель:ADLINK Technology Inc. (Ampro)
- Описание
- Спецификация
- Информация для заказа
- До 8 процессоров и 160 ядер в одной системе CSA-7400
- DDR4 2666/2400 МГц ECC, 48х DIMM, до 1 536 ГБ
- Гибкие комбинации ввода-вывода
- Рабочая температура: от -5 до +45 °C (максимально)
Система CSA-7400 от Adlink — это высокопроизводительная компьютерная платформа с высокой плотностью элементов с поддержкой четырех двухпроцессорных компьютерных модулей на базе процессоров Intel Xeon E5, соединенных двумя модулями коммутаторов с резервированием. CSA-7400 обеспечивает бесперебойную работу при помощи компьютерных модулей и модулей коммутации, все с возможностью горячей замены. Система отлично подойдет для создания высокопроизводительных брандмауэров и виртуальных телекоммуникационных элементов будущего поколения.
Основные особенности CSA-7400:
- Поддержка двух процессоров Intel Xeon в одной системе (Purley platform)
- Два модуля коммутатора имеют 2x внутренних интерфейса 50G Ethernet к каждому компьютерному модулю
- Поддержка аппаратного ускорения для обработки NVGRE и VXLAN, помощь в создании обширных сетей второго уровня в облаке
- Поддержка спецификации IPMI 2.0, интеллектуального управления системой по сети, и поддержка SOL на компьютерных модулях
- Два источника питания с резервированием обеспечивают активное управление питанием на компьютерных модулях, поддержка гибкой политики лимита питания
- Поддержка ПО PacketManager для обеспечения программных стеков data plane для динамического третьего уровня и flow-based forwarding, и ускорения разработки приложений заказчика
- Опциональная интеграция ПО Wind River Titanium Server для обеспечения высоконадежной работы службы NFV
- Поддержка аппаратного ускорения для обработки протоколов Open vSwitch и OpenFlow, ускорения служб SDN
- Сетевая безопасность высшего класса, DPI, IDS/IPS, DDoS, NGFW, vBRAS/vCPE
- Гиперконвергентные платформы (HC)
- Облачные граничные вычисления, объединение и безопасность
| Технические характеристики | |
|
Компьютерный модуль MCN-2600T |
|
|---|---|
| Процессор |
До 2х процессоров Intel Xeon 1-го или 2-го поколений, TDP до 165 Вт, включая: Intel Xeon E5-2620 v3 (6 ядер / 12 потоков) Intel Xeon E5-2630 v3 (8 ядер / 16 потоков) Intel Xeon E5-2628L v3 (10 ядер / 20 потоков) Intel Xeon E5-2658 v3 (12 ядер / 24 потока) Intel Xeon E5-2680 v3 (12 ядер / 24 потока) Intel Xeon E5-2699 v3 (18 ядер / 36 потоков) Intel Xeon E5-2628L v4 (12 ядер / 24 потока) Intel Xeon E5-2680 v4 (14 ядер / 28 потоков) |
| Кэш второго уровня | 15/20/25/30 МБ, в зависимости от процессора |
| Чипсет | Intel C610 |
| ОЗУ | 12x разъемов DDR4-1600/1866/2133 DIMM, ECC, до 192 ГБ |
| BIOS | AMI BIOS SPI flash |
| Ethernet | 2x порта Ethernet RJ-45 10/100/1000BASE-T |
| Консоль | 1x последовательный порт RJ-45 |
| USB | 2x USB 3.0 |
| Графика | 1x порт VGA |
| Хранение информации |
Внешнее: 2x отсека 2.5” SATA с возможностью горячей замены Внутреннее: 2x M.2 SSD |
| Объединительная плата |
2x PCIe x8 Gen3 к модулям коммутатора 2x GbE к модулям коммутатора |
| Кнопки управления |
Питание (на передней панели) Перезагрузка (на передней панели) |
| Операционная система | Window 7 64-бита, Linux Kernel 2.6 и выше |
|
Компьютерный модуль MCN-2610T |
|
| Процессор |
Intel Xeon Silver 4110 2,10 ГГц (8 ядер / 16 потоков) Intel Xeon Silver 4114 2,20 ГГц (10 ядер / 20 потоков) Intel Xeon Gold 5120T 2,20 ГГц (14 ядер / 28 потоков) Intel Xeon Gold 6130 2,10 ГГц (16 ядер / 32 потока) Intel Xeon Gold 6138 2,00 ГГц (20 ядер / 40 потоков) |
| Чипсет | Intel C621 |
| ОЗУ | 12x разъемов DDR4-2400/2666 DIMM, ECC, до 384 ГБ |
| BIOS | AMI BIOS SPI flash |
| Ethernet | 2x порта Ethernet RJ-45 10/100/1000BASE-T |
| Консоль | 1x последовательный порт RJ-45 |
| USB | 2x USB 3.0 |
| Графика | 1x порт VGA |
| Хранение информации | Внутреннее: 2x отсека 2.5” SATA, 1x M.2 SSD |
| Объединительная |
2x PCIe x8 Gen3 к модулям коммутатора 2x GbE к модулям коммутатора |
| Кнопки управления |
Питание (на передней панели) Перезагрузка (на передней панели) |
| Операционная система | Windows 7 64-бита, Windows 10 64-бита, Windows Server 2016, Linux Kernel 2.6 и выше |
|
Модуль коммутатора MXN-3610/MXN-4100SR |
|
| Коммутатор |
Intel Ethernet Multi-host Controller FM10840 с пропускной способностью 600 Мб/с & 4x PCIe x8 Gen3 Коммутатор Microsemi VSC7512 GbE для обеспечения независимого управления между компьютерными модулями |
| Модуль управления шасси | Модуль управления шасси с AST1250 |
| COMe |
Модуль COMe с интерфейсом Type 6 в качестве местного управления (опционально) Intel Core i7-4700EQ 2,4 ГГц, 4 ядра / GT2 Intel Celeron 2002E 1,5 ГГц, 2 ядра / GT1 2x SODIMM 1600/1333MHz DDR3, до 16 ГБ |
| SFP+/QSFP+/QSFP28 |
MXN-3610: плата коммутатора с 20x портами 10G SFP+ MXN-4100SR: плата коммутатора с 4x портами 100GBASE-SR4/100GBASE-LR4 QSFP28 NIM-1610: плата расширения ввода-вывода коммутатора с 16x портами 10G SFP+ NIM-0440: плата расширения ввода-вывода коммутатора с 4x портами 40G QSFP+ |
| Ethernet | 2x порта RJ-45 |
| USB |
1x USB 2.0 1x USB для консоли |
| Хранение информации | 2x mSATA |
| Объединительная плата | 4x PCIe x8 Gen3 к компьютерным модулям |
| Кнопки управления |
Перезагрузка (на передней панели) Горячая замена (на передней панели) |
| Светодиодные индикаторы | Питание, активность/режим ожидания, тревога |
| Управление шасси | Advanced Chassis Management для компьютерных модулей, вентиляторов, модулей питания через веб-интерфейс и интерфейс командной строки, соответствует IPMI v2.0 |
|
Механические характеристики |
|
| Форм-фактор | 4U, для монтажа в стойку 19”, 440 х 176 х 600 мм |
| Вентиляторы | 3 вентилятора с изменяемой скоростью вращения |
| Питание | С резервированием 3+1 850 Вт, 100-240 В переменного тока @ 0-60 Гц или 36-72 В постоянного тока |
|
Программное обеспечение |
|
| Программное обеспечение |
ADLINK PacketManager включает стеки коммутаторов 2 и 3 уровней, регулировку загрузки и расширенные функции ACL Совместимо с DPDK, обеспечивает высокую пропускную способность для обработки пакетов data plane |
|
Условия эксплуатации и хранения |
|
| Рабочая температура | От 0 до +40 °C (постоянно) От -5 до +45 °C, влажность 5%-90% (кратковременно) |
| Температура хранения | От -40 до +70 °C |
| Влажность |
Эксплуатация: 10%-85% при 40 °C, без выпадения конденсата Хранение: 5%-90% |
| Удары |
Эксплуатация: полусинусоида 2G, пульсация 11 мс, 100 пульсаций в каждом направлении Хранение: трапецеидальный, 25G, скорость 4,2 м/с, три падения в любом направлении |
| Вибрация | 2,2 Grms, 10 минут на каждую ось в любом направлении (хранение) |
| Звуковое давление | < 75 dBA @ 1 м, со всеми вентиляторами на максимальном режиме |
| Максимальная наработка на отказ | 90 000 часов |
| Сертификация | FCC Class A, CE emissions, UL, CB, CCC, RoHS |
| Артикул | Описание |
| CSA‑7400 4U network appliance | Компьютерная платформа CSA-7400 4U |
| CSA-7400-Chassis-NS-LR | Шасси компьютерной платформы CSA-7400 4U, Cb Rev, LR Rev |
| MCN-2610T | MCN-2610T, без ЦПУ/ОЗУ/M.2/HDD |
| MCN-2600T-A-C | MCN-2600T, без ЦПУ/ОЗУ/M.2/HDD, Cb Rev, защитное покрытие |
| MXN‑3610A‑2002E‑NN‑A | Модуль коммутатора системы CSA-7400, 20x 10G SFP+, COM-E HL-2002E, m.2 64 ГБ SATA, без NIM-1610, Cb Rev |
| MXN-3610A-I7-NN-A | Модуль коммутатора системы CSA-7400, 20x 10G SFP+, COM-E i7-4700EQ, m.2 64 ГБ SATA, без NIM-1610, Cb Rev |
| MXN-3610A-I3-NS | Модуль коммутатора системы CSA-7400, 20x 10G SFP+, COM-E i3-4102E, m.2 64 ГБ SATA, без NIM-1610, Cb Rev |
| MXN-3610A-I3-NS-A | Модуль коммутатора системы CSA-7400, 20x 10G SFP+, COM-E i3-4102E, m.2 64 ГБ SATA, без NIM-1610, 32 линии PCIe Gen3 к объединительной плате, с каналом Base, Cb Rev |
| MXN-4100 | Плата коммутатора RRC, 4x порта 100G на передней панели, 32 линии PCIe Gen3 к объединительной плате |
| MXN-4100-I3-NS | Модуль коммутатора системы CSA-7400 100G, 4x 100G QSFP28, COM-E i3-4102E, m.2 64 ГБ SATA, Cb Rev |
| MXN-4100-I3-NS-A | Модуль коммутатора системы CSA-7400 100G, 4x 100G QSFP28, COM-E i3-4102E, m.2 64 ГБ SATA, 32 линии PCIe Gen3 к каналам LR и Base объединительной платы, Cb Rev |
| NIM-1610-A | NIM-1610, плата расширения MXN-3610A, 16x 10G SFP+, Cb Rev |
| NIM-1610-NS | NIM-1610, плата расширения MXN-3610A, 16x 10G SFP+, Cb Rev |
| NIM-0440-A | NIM-0440, плата расширения MXN-3610A/MXN-4100, 4x 40G SFP+, Cb Rev |
| NIM-0440-NS | NIM-0440-NS, плата расширения MXN-3610A/MXN-4100, 4x 40G SFP+ |
