DMI-1210
Производитель:ADLINK Technology Inc. (Ampro)
- Описание
- Спецификация
- Информация для заказа
- Размер экрана: 12,1"
- Процессор Intel Atom x5-E3930, до 1,8 ГГц
- IP65 для передней панели, IP20 для задней панели (IP42 по запросу)
- Рабочая температура: от -25 до +70 °C

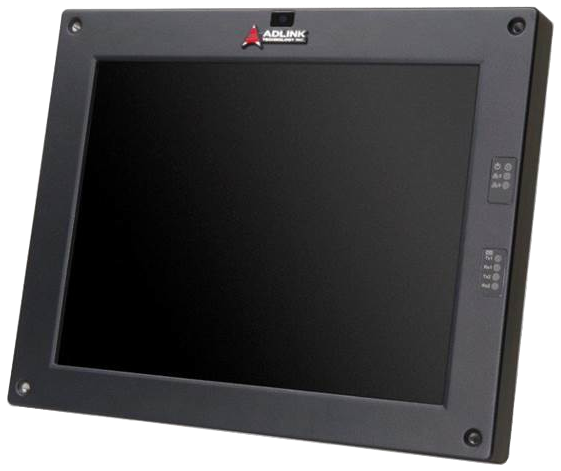

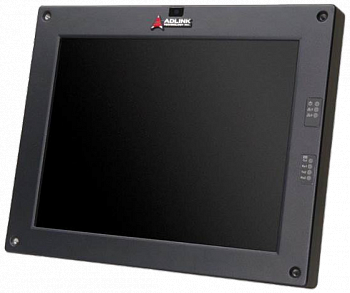

DMI‑1210 — это плоскопанельный компьютер с диагональю экрана 12.1″, предназначенный для работы в качестве интерфейса машиниста. Он разработан специально для железнодорожной промышленности и оборудован процессором Intel Atom x5-E3930 (бывший Apollo Lake), резистивным сенсорным экраном и интерфейсом MVB. Компьютер может использоваться как человеко-машинный интерфейс для машиниста, панель управления информационными системами для пассажиров, как элемент систем наблюдения и железнодорожной диагностики, в коммуникационных приложениях.
DMI‑1210 использует в своей конструкции стандартные комплектующие, что эффективно с точки зрения затрат, и сертифицирован на соответствие EN 50155. Интерфейс машиниста отображает системы железнодорожной радиосвязи, электронное расписание, имеет функции диагностического дисплея и дополнительные возможности, в частности может работать в качестве регистратора данных поезда. DMI‑1210 работает с полным диапазоном напряжений питания от +16,8 до 137,5 В постоянного тока. Опциональные GNSS, 3G/LTE, WLAN, и Bluetooth предоставляют системным интеграторам необходимые инструменты для расширения вариантов использования.
В комплексе со встроенной системой управления SEMA от Adlink (встроенный контроллер платы), DMI‑1210 обеспечивает легкий и эффективный способ мониторинга состояния системы и ее обслуживания. Стойкость к внешним воздействиям и надежность достигается путем тщательного подбора компонентов способных работать в широком диапазоне рабочих температур, оснащенных изолированным вводом-выводом, имеющих конформальное покрытие и надежные разъемы ввода-вывода с фиксацией.
| Технические характеристики | |
|
Система |
|
|---|---|
| Процессор | 2-ядерный Intel Atom x5-E3930 1,3 ГГц с ECC (TDP 6,5 Вт) |
| Экран |
12.1", 4:3 TFT LCD Яркость: 600 кд/м2 Контрастность: 700:1 Разрешение: 1024x768 5-проводной резистивный сенсорный экран Яркость регулируется программно |
| Память | 4 ГБ DDR3L-1600 ГГц SODIMM (опционально до 8 ГБ) |
| Хранение информации |
1x слот M.2 для модуля SATA 1x слот CFast, доступ с крышкой eMMC 5.0 32 ГБ по умолчанию, 64 ГБ по запросу |
| Ethernet |
2x порта Ethernet 1000BASE-T на базе Intel I210-IT Изоляция 2 кВ Поддержка WOL и teaming |
| USB |
1x порт USB 1.1 с изоляцией 2 кВ и разъемом M8 1x порт USB 3.0 Type A с крышкой 1x штыревой разъем USB 2.0 |
| Датчик освещения |
Датчик на передней кромке Готов для приложения автоматического снижения яркости (свяжитесь с нами) |
| Внешний ввод-вывод |
2x GbE через разъем M12 1x USB 1.1 через разъем M8 1x USB 3.0 через разъем Type A с крышкой 2x DB-9 для шин MVB или CAN 1x микрофонный вход и линейный выход через разъем M8 2x DB-9 RS-232/422/485 5x мест под антенны |
| Внутренний ввод-вывод |
2x полноразмерных слота Mini PCI Express 2x слота micro-SIM (один на нижней части платы) 1x штыревой разъем USB 2.0 1х слот PC/104 |
| Беспроводное соединение |
2x слота Mini PCIe для сотового модема или модулей WLAN Соответствует Mini PCIe card spec v1.2 (PCIe и USB 2.0) Каждый слот Mini PCIe поддерживает одну micro-SIM 4x места под антенные разъемы RP-SMA |
| GNSS |
Встроенный 72-канальный высокочувствительный GNSS-приемник GPS/QZSS L1 C/A, GLONASS L10F, BeiDou B1I, Galileo E1B/C SBAS L1 C/A: WAAS, EGNOS, MSAS, GAGAN 1x антенный разъем SMA |
| MVB | Поддерживается посредством платы PC/104 или Mini PCIe с двумя выводами DB-9 |
| CAN | Поддерживается посредством платы Mini PCIe с двумя выводами DB-9 |
| Источник питания |
Один 4-контактный разъем A-coded M12 Номинальное напряжение питания +24/+36/+72/+110 В постоянного тока (от 16,8 до 137,5 В, соответствует EN50155) |
| Энергопотребление |
AT/ATX (по умолчанию: AT) До 22 Вт при максимальной загрузке процессора |
| Светодиодные индикаторы состояния |
Питание Сетевая активность Активность приема/передачи по COM-порту |
|
Программное обеспечение |
|
| BIOS | AMI |
| Управление платой | ADLINK SEMA 3.5 для таймера Watchdog, аппаратного монитора, и защищенной двойной BIOS |
| Операционная система | Linux Ubuntu 16.04 LTS, Qt, 64-битная Windows 10 |
|
Механические характеристики |
|
| Размеры | 310 x 248 x 87,3 мм (без разъема питания) |
| Вес | 4,6 кг (без модулей расширения) |
|
Условия эксплуатации и хранения |
|
| Рабочая температура | От -25 до +70 °C, класс EN50155 OT3 |
| Температура хранения | От -40 до +85 °C |
| Влажность |
10-90% RH, рабочая, без выпадения конденсата 5-95% RH, хранение, EN 60068-2-30, EN 50155 |
| Вибрация | Стандарт EN50155, method EN61373: 2010, Category 1 Class B |
| Удары | Стандарт EN50155, method EN61373: 2010, Category 1 Class B |
| Защита от пыли и влаги | IP65 для передней панели, IP20 для задней панели (IP42 для задней панели по запросу) |
| Безопасность | EN50124-1 (соответствие изоляции) |
| Электромагнитная совместимость |
EN 50155, EN 50121-3-2 EN 303413 (GNSS) EN 301489-1, EN 301489-19 (GNSS) |
| Высота |
4572 м при 25 °C MIL-STD-810G Method 500.5, Procedure II2 |
| Артикул | Описание |
| DMI‑1210‑01, CC | Плоскопанельный компьютер, диагональ экрана 12,1", процессор Atom x5-E3930, ОЗУ DDR3L 1600 объемом 4 ГБ, GNSS, без сотовых модулей PCIe, без модуля MVB, IP42, конформальное покрытие |
| DMI‑1210‑02, CC | Плоскопанельный компьютер, диагональ экрана 12,1", процессор Atom x5-E3930, ОЗУ DDR3L 1600 объемом 4 ГБ, без GNSS, без сотовых модулей PCIe, без модуля MVB, IP20, конформальное покрытие |
| PC/104 MVB kit |
1x плата PC/104 MVB 2x 9-контактных кабеля D-sub |
| Mini PCIe Card MVB kit |
1x плата Mini PCIe MVB 1x Y-образный кабель, 9-контактный D-sub 1х папа + 1х мама |
| Mini PCIe Card CAN bus kit |
1x плата Mini PCIe CAN 1x Y-образный кабель, 9-контактный D-sub 2х папа |
| Mini PCIe Card cellular kit 01 (for TW, China) |
1x модуль Mini PCIe GSM/TD-SCDMA/CDMA/WCDMA/LTE 2x внешних антенны 2x внутренних радиочастотных кабеля |
| Mini PCIe Card cellular kit 02 (for Europe) |
1x модуль Mini PCIe GSM/TD-SCDMA/CDMA/WCDMA/LTE 2x внешних антенны 2x внутренних радиочастотных кабеля |
| Mini PCIe card WiFi/BT kit |
1x модуль Mini PCIe WiFi/BT 2x внешних антенны 2x внутренних радиочастотных кабеля |
| Starter cable kit-DMI-A |
1x 4-контактный кабель питания переменного и постоянного тока A-coded M12 2x 8-контактных кабеля Ethernet A-coded M12 - RJ45 1x 4-контактный кабель M8 - type A USB 1.1 1x 6-контактный кабель M8 - микрофон и динамик 2x 9-контактных кабеля D-sub папа-мама для MVB |
