SP2-AL
Бескорпусный плоскопанельный компьютер с пассивным охлаждением на базе процессора Intel Atom
Производитель:ADLINK Technology Inc. (Ampro)
- Описание
- Спецификация
- Информация для заказа
- Размер экрана: 7" / 10,1" / 15,6" / 21,5"
- Угол обзора: 89° (85° для SP2-07WP-AL)
- Защита от пыли и влаги: IP65 для передней панели
- Рабочая температура: от -20 до 60 °C (максимально)
Смарт-панели — бескорпусные плоскопанельные компьютеры
Благодаря гибкости в настройке и модульной архитектуре смарт-панели от ADLINK помогают системным интеграторам, разработчикам интегрированных решений и поставщикам компонентов воплощать самые современные функции, уникальные для индивидуальных приложений. Выгодно используя уникальные технологии ADLINK, данные панели снижают время изготовления прототипов с учетом требований конкретных приложений, экономя таким образом время, деньги и усилия. Панели отлично подходят для приложений транспорта, розничной торговли, сферы обслуживания, промышленной автоматизации, здравоохранения, игровых и других приложений.

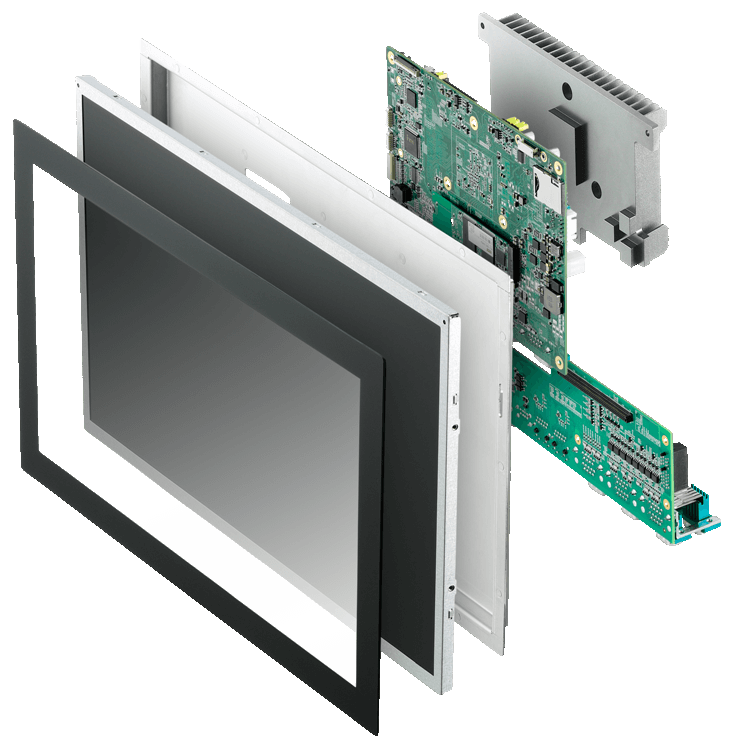

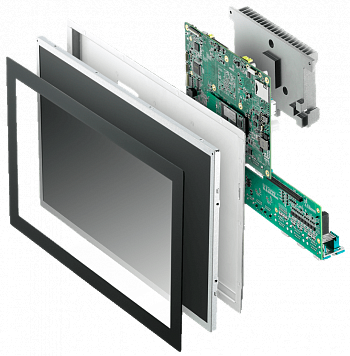

Гибкость в настройке и модульная архитектура
Смарт-панели можно с легкостью кастомизировать с учетом требований приложения путем изменения вычислительной мощности, типа сенсорного экрана, размера экрана и интерфейса ввода-вывода. Функциональные модули выполняют специфические для приложения функции и такая модульная архитектура значительно ускоряет процессы разработки, тестирования и утверждения, значительно экономя время, деньги и ресурсы.
Безграничные возможности с уникальными функциональными модулями
При помощи функциональных модулей панели ADLINK можно оснащать уникальными функциями и интерфейсами для точного соответствия требованиям любого вертикального приложения. Модули подключаются без использования кабелей и гарантированно совместимы со смарт-панелями ADLINK, что снижает стоимость и расходы на разработку.
Надежность, износостойкость и долговечность
Панели ADLINK обладают надежностью и износостойкостью и предназначены для работы в жестких условия эксплуатации. Широкий диапазон рабочих температур и напряжений питания позволяет использовать смарт-панели в условиях плохой вентиляции и нестабильного питания. Передняя панель имеет защиту от пыли и влаги IP65. Смарт-панели имеют длительный срок службы, чтобы позволяет клиентам не беспокоиться о надежности и доступности системы в течение долгого времени.
| Технические характеристики | |
|
Система |
|
|---|---|
| Процессор |
Intel Atom x7-E3950 1.6/2.0GHz (Turbo), 12W (4C/1866) Intel Atom x5-E3930 1.3/1.8GHz (Turbo), 6W (2C/1866) |
| ОЗУ | 1x разъем SODIMM, DDR3L 1600 МГц (до 8 ГБ) |
| Хранение информации |
1x M.2 SATA 6 Гб/с, M key 2280 и 1x 2.5” SSD/HDD SATA 6 Гб/с (опционально) |
|
Экран |
|
| Размер |
7" (SP2-07WP-AL) 10,1" (SP2-10WP-AL) 15,6" (SP2-15WP-AL) 21,5" (SP2-21WP-AL) |
| Разрешение |
1024x600 (SP2-07WP-AL) 1280 x 800 (SP2-10WP-AL) 1920 x 1080 (SP2-15WP-AL) 1920 x 1080 (SP2-21WP-AL) |
| Контрастность |
600:1 (SP2-07WP-AL) 800:1 (SP2-10WP-AL) 1000:1 (SP2-15WP-AL) 1000:1 (SP2-21WP-AL) |
| Яркость |
600 кд/м2 (стандартно) (SP2-07WP-AL) 400 кд/м2 (стандартно) (SP2-10WP-AL) 420 кд/м2 (стандартно) (SP2-15WP-AL) 400 кд/м2 (стандартно) (SP2-21WP-AL) |
| Ресурс подсветки | 50 000 ч |
| Угол обзора |
89° (85° для SP2-07WP-AL) |
| Площадь касания |
10 пт (5 пт для SP2-07WP-AL) |
| Структура | Стекло/стекло |
| Твердость поверхности | 7H |
| Покрытие | AS coating |
|
Внешний ввод-вывод |
|
| Ethernet | 2x GbE (Intel I225), RJ-45, WOL, до 1 Гб/с |
| Последовательный порт | 2x программируемых RS-232/422/485, auto flow |
| USB |
1x USB 2.0, Type A, OCP, 1000 мА 1x USB 3.0, Type A, OCP, 1600 мА |
| DisplayPort | 1x DP, DP++, разрешения до 4096x2160 @ 60 Гц |
|
Внутренний ввод-вывод с соединителями провод-плата |
|
| USB | 1x USB 2.0 client |
| I2C | 2x для I2C client |
| Аудио |
1x для стереодинамиков (2 Вт) 1x микрофонный вход и линейный выход |
| Клавиши |
1x для 32 физических клавиш (опционально), 1x с поддержкой регулировки подсветки экрана или громкости (опционально) |
| Последовательный порт | 2x программируемых RS-232/422/485, auto flow |
| GPIO | 1x с поддержкой 8-контактного GPIO |
| mPCIe | 1x слот mPCIe (Wi-Fi/BT/4G) |
| SIM | 1x слот SIM для коммуникации 4G/5G |
|
Питание с соединителями провод-плата |
|
| Напряжение питания |
AT/ATX (по умолчанию: AT) 12 В ±5% / 9-36 В, оба с защитой от колебаний напряжения |
| Разъем питания | 1x 4-контактный разъем |
| Питание/перезапуск | 1x пластина, поддержка перезапуска системы и кнопки питания со светодиодным индикатором |
| Батарея резервного питания | 1x пластина для комплекта ИБП для резервирования данных при прекращении подачи электроэнергии (опционально) |
|
Программное обеспечение |
|
| SEMA | SEMA 4.0 |
| Сторожевой таймер Watch Dog | Поддерживается |
| Операционная система |
Windows 10 IoT Enterprise x64 bit Linux Ubuntu 20.04 LTS |
|
Механические характеристики |
|
| Материал корпуса | Сталь SGCC |
| Размеры (Ш x В x Г) |
249,66 x 168,3 x 64,4 ± 2 мм (SP2-07WP-AL) 249,66 x 168,3 x 64,4 ± 2 мм (SP2-10WP-AL) 383,15 x 232,79 x 65,1 ± 2 мм (SP2-15WP-AL) 517,46 x 309,19 x 67,6 ± 2 мм (SP2-21WP-AL) |
| Вес |
2,06 ± 0,2 кг (SP2-07WP-AL) 2,06 ± 0,2 кг (SP2-10WP-AL) 3,02 ± 0,2 кг (SP2-15WP-AL) 4,85 ± 0,2 кг (SP2-21WP-AL) |
| Монтажный комплект (опционально) |
1) крепление на панель 2) крепление VESA |
|
Условия эксплуатации и хранения |
|
| Рабочая температура |
От -20 до +60 °C (от 0 до +60 °C для SP2-21WP-AL) |
| Температура хранения |
От -20 до +70 °C (от -20 до 60 °C для SP2-21WP-AL) |
| Влажность | От 10 до 95 % |
| Вибрация | 1 Grms, 5-500 Гц (с SSD), (IEC60068-2-64), 60 мин. по трем осям |
| Удары | 20G, 11 мс (IEC60068-2-64) по трем осям |
| Защита от пыли и влаги | IP65 для передней панели |
| Электростатический разряд | По воздуху: ±15 кВ, при контакте: ±8 кВ |
| EMC/безопасность |
EMI: IEC/EN 61000-3-2, IEC/EN 61000-3-3, EN 61000-6-4, EN 55032 EMS: EN 55035, EN 61000-6-2, EMC: CE, FCC Class B, IEC 60601-1-2:2014/EN60601-1-2:2015, UNECE R10, EN 50121-3-2 Безопасность: соответствует 60601-1/61010-1/62368-1 *SP-KL прошел предварительное тестирование EMI, EMS, EMC, и безопасности. |
| Артикул | Описание |
| SP‑07WP‑AL3930, 2GB, w/ IO, 12V | Intel Apollo Lake E3930, накопитель: M.2 32 ГБ, ввод-вывод: 2x COM, 1x USB 2.0, 1x USB 3.0, 1x DP, 2x LAN, питание: 12 В постоянного тока |
| SP-10WP-AL3930, 2GB, w/ IO, 12V | Intel Apollo Lake E3930, накопитель: M.2 32 ГБ, ввод-вывод: 2x COM, 1x USB 2.0, 1x USB 3.0, 1x DP, 2x LAN, питание: 12 В постоянного тока |
| SP-10WP-AL3950, 4GB, 9-36V | Intel Apollo Lake E3950, накопитель: M.2 32 ГБ, питание: 9-36 В постоянного тока |
| SP-10WR-AL3930, 2GB, w/ IO, 12V | Intel Apollo Lake E3930, накопитель: M.2 32 ГБ, ввод-вывод: 2x COM, 1x USB 2.0, 1x USB 3.0, 1x DP, 2x LAN, питание: 12 В постоянного тока |
| SP-12WP-AL3930, 2GB, w/ IO, 12V | Intel Apollo Lake E3930, накопитель: M.2 32 ГБ, ввод-вывод: 2x COM, 1x USB 2.0, 1x USB 3.0, 1x DP, 2x LAN, питание: 12 В постоянного тока |
| SP-15WP-AL3930, 2GB, w/ IO, 12V | Intel Apollo Lake E3930, накопитель: M.2 32 ГБ, ввод-вывод: 2x COM, 1x USB 2.0, 1x USB 3.0, 1x DP, 2x LAN, питание: 12 В постоянного тока |
| SP-15WP-AL3930, 2GB, 12V | Intel Apollo Lake E3930, накопитель: M.2 32 ГБ, питание: 12 В постоянного тока |
| SP-18WP-AL3930, 2GB, 12V | Intel Apollo Lake E3930, накопитель: M.2 32 ГБ, питание: 12 В постоянного тока |
| SP-21WP-AL3930, 2GB, w/ IO, 12V | Intel Apollo Lake E3930, накопитель: M.2 32 ГБ, ввод-вывод: 2x COM, 1x USB 2.0, 1x USB 3.0, 1x DP, 2x LAN, питание: 12 В постоянного тока |
| SP-10WR-AL3930, 2GB, 12V | Intel Apollo Lake E3930, накопитель: M.2 32 ГБ, питание: 12 В постоянного тока |
| SP-12WR-AL3950, 2GB, 9-36V | Intel Apollo Lake E3950, накопитель: M.2 32 ГБ, питание: 9-36 В постоянного тока |
| SP-15WR-AL3930, 2GB, w/ IO, 12V | Intel Apollo Lake E3930, накопитель: M.2 32 ГБ, ввод-вывод: 2x COM, 1x USB 2.0, 1x USB 3.0, 1x DP, 2x LAN, питание: 12 В постоянного тока |
| SP-18WR-AL3930, 2GB, w/ IO, 12V | Intel Apollo Lake E3930, накопитель: M.2 32 ГБ, ввод-вывод: 2x COM, 1x USB 2.0, 1x USB 3.0, 1x DP, 2x LAN, питание: 12 В постоянного тока |
| SP-FM board | 2x USB 3.0, 2x USB 2.0, 2x RS-232/422/485 (прямоугольный разъем), 2x RS-232, изоляция 2 кВ на каждый порт (прямоугольный разъем), 1x DP, 1x HSSPI, 1x mPCIe |
| SP-AL3950 Starter kit_10.1_P_36V | Стартовый набор SP-AL3950 10.1" PCAP, 9-36 В |
| SP-AL3950 Starter kit_15.6_P_36V | Стартовый набор SP-AL3950 15.6" PCAP, 9-36 В |
|
Аксессуары для смарт-панелей |
|
|---|---|
| Питание | |
| AC-DC ADAPTER 60W,100~240VAC | Входное напряжение: 100~240 В переменного тока, выходное напряжение: 12 В постоянного тока / 5 А, размеры: 31,5 x 62 x 110 мм, частота: 47~63 Гц, КПД (стандартно): 115 В переменного тока >88%, 230 В переменного тока >89%, рабочая температура: от -20 до +40 °C |
| AC-DC ADAPTER 84W | Входное напряжение: 100~240 В переменного тока, выходное напряжение: 12 В постоянного тока / 7 А, частота: 47~63 Гц, размеры: 159 x 58 x 32,3 мм, КПД (стандартно): 115 В переменного тока >88%, рабочая температура: от -20 до +40 °C |
| Wire Harness 2x2(4.2mm) to TB 1x2P(5.08mm) | Кабель: UL1007, 18AWG, L=200±10 мм |
| 160W MEANWELL,GST160A24-AD,24V,6.67A | Входное напряжение: 85~264 В переменного тока, 160 Вт, выходное напряжение: 24 В постоянного тока / 6,67 А, частота: 47~63 Гц, КПД (стандартно): 93%, рабочая температура: от -30 до +70 °C, UL/TUV/BSMI//PSE/CE/FCC/CB/CCC/DOE Level 6 |
| AC-DC ADAPTER 60W,100~240VAC, Power Cord | 31-62156-0000-A0 + 30-21346-0000-A0, входное напряжение: 100~240 В переменного тока, выходное напряжение: 12 В постоянного тока / 5 А, размеры: 31,5 x 62 x 110 мм, частота: 47~63 Гц, КПД (стандартно): 115 В переменного тока >88%, 230 В переменного тока >89%, рабочая температура: от -20 до +40 °C |
| AC-DC ADAPTER 84W, Power Cord, FSP,12V/ 7A,9NA0840702 | 31-62157-0000-A0 + 30-21346-0000-A0, входное напряжение: 100~240 В переменного тока, выходное напряжение: 12 В постоянного тока / 7 А, частота: 47~63 Гц, размеры: 159 x 58 x 32,3 мм, КПД (стандартно): 115 В переменного тока >88%, рабочая температура: от -20 до +40 °C |
| 160W MEANWELL,GST160A24-AD,24V,6.67A | 31-62156-0000-A0 + 30-21346-0000-A0, входное напряжение: 85~264 В переменного тока, 160 Вт, выходное напряжение: 24 В постоянного тока / 6,67 А, частота: 47~63 Гц, КПД (стандартно): 93%, рабочая температура: от -30 до +70 °C, UL/TUV/BSMI//PSE/CE/FCC/CB/CCC/DOE Level 6 |
| STCII VESA Mounting Kit | Монтажный набор VESA 100 x 100 |
| Кабели | |
| USB cable | Кабель для камеры L=300 мм |
| I2C cable | Кабель A1251 I2C1&I2C2 CABLE L=300 мм |
| Keypad | Клавиатура + кабель *2 |
| LED | Кабель для светодиодных индикаторов L=300 мм |
| Power & Reset | Кабель питания и перезагрузки L=300 мм |
| Audio cable | Аудиокабель L=300 мм |
| Speaker cable | Кабель для динамика L=300 мм |
| GPIO cable | Кабель A1252 GPIO L=300 мм |
| USB cable | Кабель USB 2.0 |
| SATA cable | Кабель SATA |
| Компоненты | |
| Camera | Модуль веб-камеры 5 Мп |
| Speaker | Динамик 2 Вт / 8 Ом, 550 Гц, 94 дБ |
| Mic | Микрофон, 3 В / 2,2 кОм, 500 мА, -40 дБ |
| Модули 3G/4G LTE | |
| FANGTEC WIFI/BT KIT | WLAN 802.11ac 2T2R+BT4.0 Half Mini Card, FANGTEC ZQ802XRACB2-AJ, 2x кабеля IPEX - SMA, 2x антенны WIFI/BT, IEEE 802.11 a/b/g/n/ac, рабочая температура: от -20 до +85 °C |
| Sierra HL7588 4G KIT(US) | Максимальная скорость приема: 150 Мб/с, максимальная скорость передачи: 50 Мб/с, рабочая температура: от -40 до +85 °C |
| SIM7100A 4G/LTE+GPS KIT(WT) | Полноразмерная плата mini PCIe SIMCOM7100A LTE, без слота SIM-карты и голосовой функции, USB 2.0, 3x кабеля IPEX - SMA, 2x антенны 4G, антенна GPS, рабочая температура: от -40 до +85 °C |
| Другое | |
| P8TO24 | Плата-адаптер PCIe x8 - два x4 |
| SP-AL Keypad test board | Плата для тестирования клавиатуры SP-AL |
