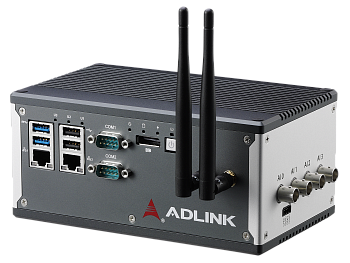

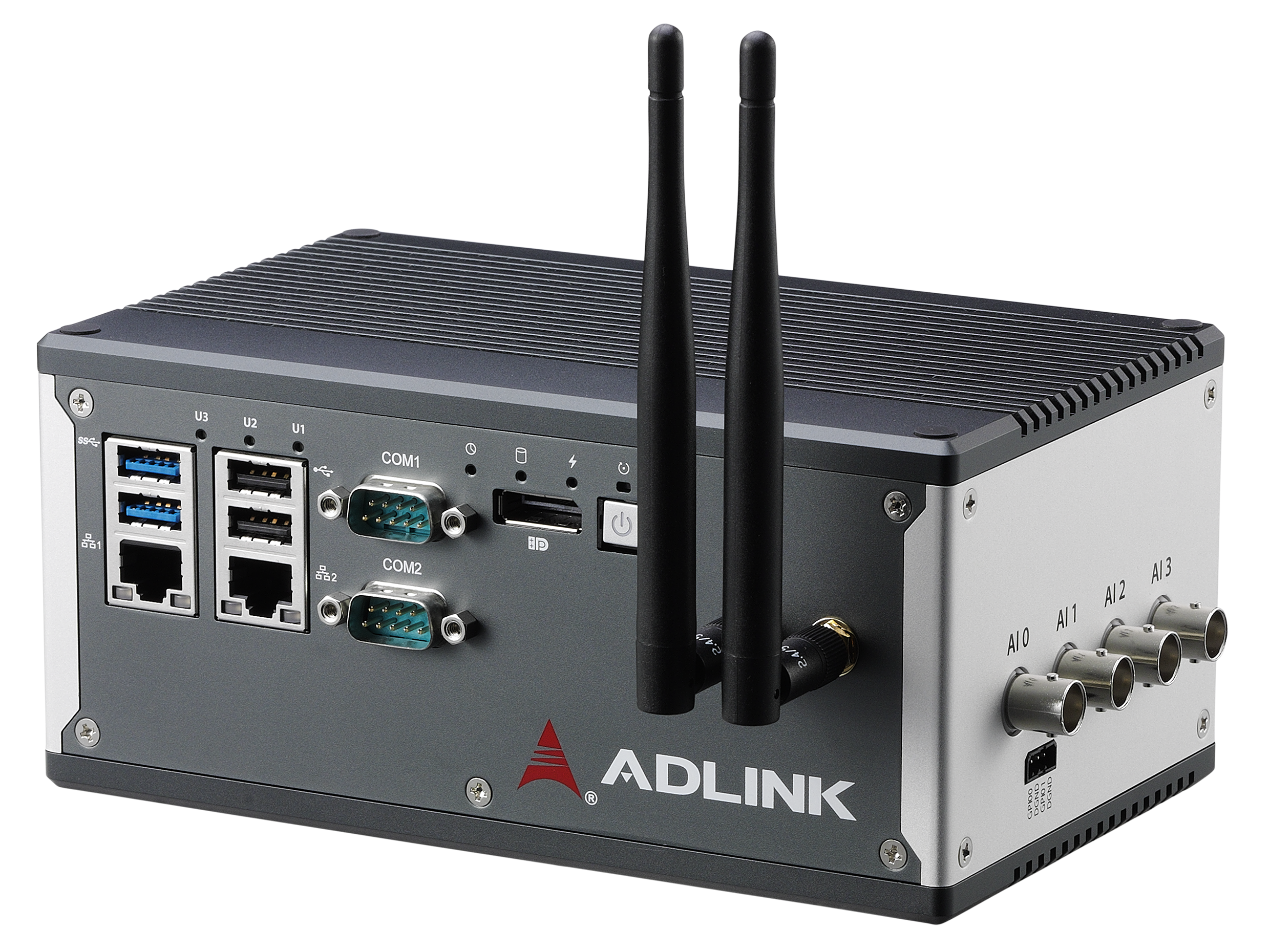

MCM-100
Вычислительная платформа для мониторинга состояния оборудования на базе процессора Intel Atom x7-E3950
Производитель:ADLINK Technology Inc. (Ampro)
- Описание
- Спецификация
- Информация для заказа
- 4х 24-битных канала одновременно с частотой дискретизации 128 кГц
- Акселерометр с магнитным креплением в комплекте
- Порт LAN и опциональный беспроводной модуль Wi-Fi
- Рабочая температура: от 0 до 55 °C
Вычислительная платформа MCM-100 от Adlink предназначена для мониторинга состояния оборудования и способна осуществлять сбор данных и результатов измерений в режиме 24/7 с прецизионной точностью и высокой частотой дискретизации.
Система объединяет в себе возможности сбора данных, алгоритмы анализа вибраций, вычислительные способности, и возможности работы в сети. MCM-100 позволяет операторам на производстве с легкостью справляться с трудностями, связанными с эксплуатацией промышленного оборудования.
| Технические характеристики | |
|
Система |
|
|---|---|
| Процессор | Intel Atom x7-E3950 |
| Память | DDR3L 1600 SODIMM 4 ГБ |
| Видеовыход | 1x DisplayPort |
| Хранение данных | Предустановленный mSATA SSD 128 ГБ |
| Ethernet | 2x GbE LAN (Intel I210-IT) |
| Последовательные порты | 2x COM (2x RS-232/422/485) |
| USB | 2x USB 2.0 + 2x USB 3.0 |
| Mini PCIe | 2x Mini PCIe |
| Беспроводная связь (опционально) | Комплект для Wi-Fi |
| Напряжение питания | 6 ~ 36 В постоянного тока |
| Энергопотребление |
Полная нагрузка системы: 25 Вт Полная нагрузка процессора: 35,2 Вт Полная нагрузка US: 38 Вт |
|
Ввод-вывод для отслеживания вибрации |
|
| Количество каналов | 4 канала (MCM-100) / 2 канала (MCM-102) |
| Разрешение | 24 бита |
| Максимальная частота дискретизации | 128 КГц |
| Диапазон входа | ±10 В |
| Режим входа | Diff/P-Dif |
| Соединение входа | AC/DC |
| Ток возбуждения IEPE | 0 или 2 мА (соответствие IEPE: 24 В) |
| Защита от перенапряжения | ±60 В |
| Точность постоянного тока - погрешность смещения | Номинально: ±0,15 мВ, максимально ±0,3 мВ |
| Точность постоянного тока - погрешность усиления | Номинально: ±0,15%, максимально ±0,3% |
| Шум системы | 50 мкВ rms |
| Полоса пропускания -3 дБ | 0,49 х частота дискретизации |
| Частота среза переменного тока | 0,4 Гц (-3 дБ), 2,4 Гц (-0,1 дБ) |
| Равномерность | ±0,01 дБ (от 20 Гц до 1 кГц) |
| CMRR | 60 дБ (от 20 Гц до 1 кГц) |
| Перекрестные искажения | -100 дБ |
| Динамический диапазон | 100 дБ |
| SFDR | 104 дБ |
| THD | -94 дБ |
| THD+N | -91 дБ |
| Источник триггера | Аналоговый или цифровой, выбирается программно |
| Режим триггера | Post, delay, middle, pre-trigger, re-trigger |
| Автокалибровка | Есть |
| Цифровой ввод-вывод | 2 программируемых функциональных ввода-вывода |
|
Механические характеристики |
|
| Размеры | 183 х 110 х 83,85 мм |
| Материал корпуса | Алюминиевый сплав |
| Монтаж | На DIN-рейку или на стену |
|
Условия эксплуатации и хранения |
|
| Рабочая температура | От 0 до +55 °C |
| Температура хранения | От -20 до +70 °C |
| Влажность | Приблизительно 95% при 40 °C (без выпадения конденсата) |
| Рабочая вибрация | 5 Grms, 5-500 Гц, по 3 осям, при использовании mSATA SSD |
| Удары (эксплуатация) | 100 G, полусиносоида 11 мс, при использовании mSATA SSD |
| Электростатический разряд | При контакте +/-4 КВ, по воздуху +/-8 КВ |
| Электромагнитная совместимость | CE & FCC Class A (EN61000-6-4/EN61000-6-2) |
| Артикул | Описание |
| MCM-100 | Вычислительная платформа для мониторинга состояния оборудования на базе процессора Intel Atom x7-E3950, 4 канала, 24 бита, ОЗУ 4 ГБ, mSATA SSD 128 ГБ |
| MCM-100/Win10 | Вычислительная платформа для мониторинга состояния оборудования на базе процессора Intel Atom x7-E3950, 4 канала, 24 бита, ОЗУ 4 ГБ, mSATA SSD 128 ГБ, Windows 10 IoT Enterprise x64 |
| MCM-102 | Вычислительная платформа для мониторинга состояния оборудования на базе процессора Intel Atom x7-E3950, 2 канала, 24 бита, ОЗУ 4 ГБ, mSATA SSD 128 ГБ |
| MCM-102/Win10 | Вычислительная платформа для мониторинга состояния оборудования на базе процессора Intel Atom x7-E3950, 2 канала, 24 бита, ОЗУ 4 ГБ, mSATA SSD 128 ГБ, Windows 10 IoT Enterprise x64 |
| Аксессуары | |
| AC-DC ADAPTER 90W | MEANWELL, GST90A19-P1M, вход: 90~264 В переменного тока / 90 Вт, выход: 19 В постоянного тока / 4,74 А |
| AC-DC ADAPTER 40W | MEANWELL, GST40A24-AD, вход: 90~264 В переменного тока / 40 Вт, выход: 24 В постоянного тока / 1,67 А |
| WIFI/BT KIT | Комплект WIFI/BT LITEON QCNFA324 |
| GM Lite License Key | Лицензионный ключ для ПО Phoenix GM Lite |
| ICP Accelerometer IMI_603C01 | ICP-акселерометр IMI_603C01, 100 мВ/g, 0,5-10 кГц, 2-контактный разъем с кабелем длиной 3 м и магнитным креплением |
| DataConnect Pro | Платформа облачного веб-сервиса Azure |
