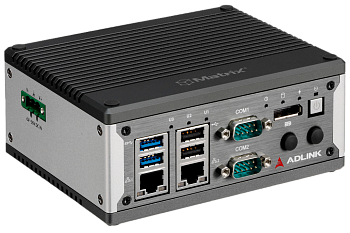

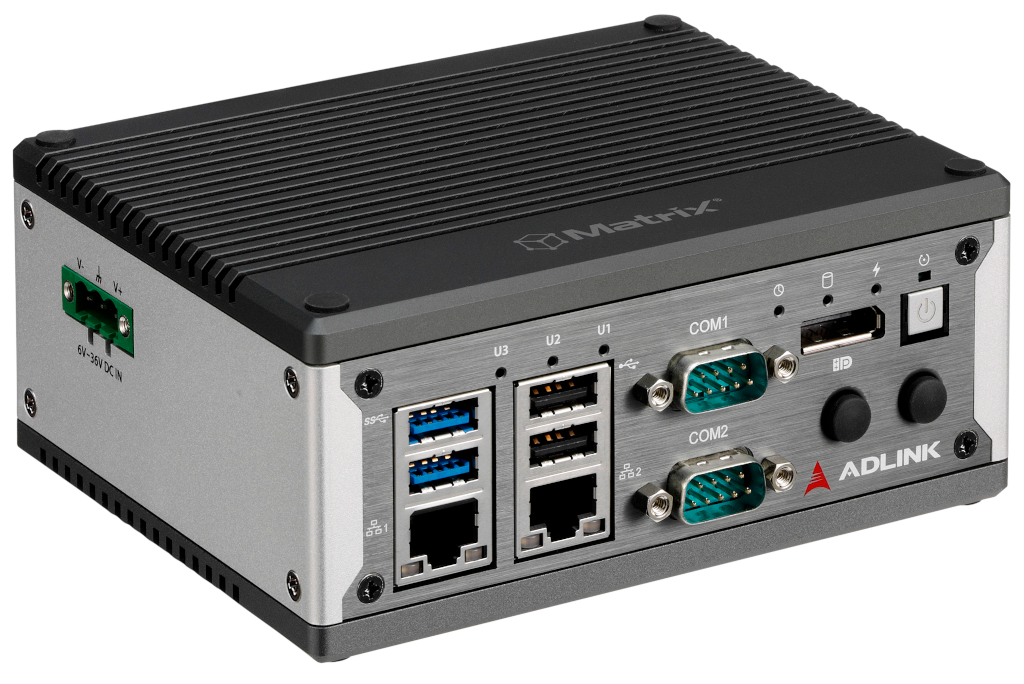

MXE-210
Сверхкомпактная встраиваемая платформа на базе процессоров Intel Atom E3900
Производитель:ADLINK Technology Inc. (Ampro)
- Описание
- Спецификация
- Информация для заказа
- Процессоры Intel Atom x7-E3950/x5-E3930
- 1x DDR3L 1600 МГц SODIMM 2 ГБ (до 8 ГБ)
- Поддержка eSIM (опционально)
- Рабочая температура: от -40 до +85 °C (максимально)
Серия сверхкомпактных встраиваемых платформ Matrix MXE-210 от Adlink изготовлена на базе процессоров Intel Atom x5-E3930/x7-E3950 и обеспечивает оптимальные возможности ввода-вывода.
Компьютеры имеют 2х порта GbE, 2х COM, 2х USB 2.0 и 2х USB 3.0, 2х слота mPCIe и разъем USIM с поддержкой коммуникации по Wi-Fi, BT, 3G, LoRa (SX1276) и 4G LTE, что позволяет MXE-210 обеспечивать непрерывное соединение между системами.
Хорошо зарекомендовавшая себя надежная конструкция серии Matrix позволяет использовать устройства в неблагоприятных условиях окружающей среды. Системы выдерживают удары до 100 G, и могут работать в расширенном диапазоне рабочих температур от −40 до +85 °C.
Серия MXE-210 представляет собой легкие в обслуживании надежные интеллектуальные встраиваемые системы для работы в широком диапазоне приложений. Устройства демонстрируют великолепную производительность в приложениях интеллектуальных транспортных систем, организации производства, промышленной автоматизации и приложениях интернета вещей (IoT).
| Технические характеристики | |
|
Система |
|
|---|---|
| Процессор |
4-ядерный Intel Atom x7-E3950 1,6 / 2,0 ГГц (MXE-211) 2-ядерный Intel Atom x5-E3930 1,3 / 1,8 ГГц (MXE-212) |
| ОЗУ | 1x DDR3L 1600 МГц SODIMM 2 ГБ (до 8 ГБ) |
|
Ввод-вывод |
|
| Видео | 1x DisplayPort 1.2 (поддержка DP++) |
| Ethernet | 2x Intel I210IT |
| Последовательные порты | 2x RS-232/422/485 |
| Цифровой ввод-вывод | 8 входов и 8 выходов с изоляцией 1,5 кВ (опционально, совместно с 2.5" SATA) |
| USB | 2x USB 2.0 + 2x USB 3.0 |
| Аудио | Микрофонный вход, линейный выход (опционально) |
|
Расширение |
|
| Mini PCIe | 2x полноразмерных |
| USIM | 1 |
| eSIM | 1 (по запросу) |
|
Администрирование |
|
| Watch Dog | Сторожевой таймер Watch Dog, поддерживается ПО SEMA |
| SEMA | SEMA 3.5, поддерживается контроллером платы |
|
Источник питания |
|
| Напряжение питания постоянного тока | 6-36 В постоянного тока |
| Напряжение питания переменного тока | Адаптер переменного-постоянного тока 40/90 Вт (опционально) |
|
Хранение данных |
|
| mSATA | 1x полноразмерный |
| 2.5" SATA | 1 (только для MXE-210-S) |
| Micro SD | 1 |
|
Механические характеристики |
|
| Размеры | 140 x 110 x 58 мм |
| Вес | 0,95 кг |
| Монтаж | Крепление на DIN-рейку (опционально на стену) |
|
Другое |
|
| Безопасность на аппаратном уровне | TPM2.0, Intel Boot Guard, UEFI Secure Boot |
|
Условия эксплуатации и хранения |
|
| Рабочая температура |
Стандартно: от 0 до 50 °C Расширенный диапазон: от -20 до +70 °C (с промышленным накопителем данных) Максимальный диапазон (только MXE-212): от -40 до +85 °C (с промышленным накопителем данных и ETTS, без RF mPCIe) |
| Температура хранения | От -40 до 85 °C |
| Влажность | ~95% @ 40 °C (без выпадения конденсата) |
| Вибрация | Рабочая: 5 Grms, 5-500 Гц, по трем осям (с накопителем SSD) |
| Удары | Рабочее ускорение 100 G, полусинусоида 11 мс (с накопителем SSD) |
| Электростатический разряд | +/-4 кВ при контакте, +/-8 кВ по воздуху |
| Электромагнитная совместимость | CE and FCC Class B (EN61000-6-4/-2), соответствует EN50121 |
| Безопасность | UL, CB, CCC |
| Артикул | Описание |
| MXE-211/M4G | Процессор E3950 Apollo Lake, DDR3L 4 ГБ SODIMM, 1x DP, 2x GbE, 2x RS-232/422/485, 2x USB2.0, 2x USB3.0, 2x mPCIe, 1x USIM, 1x mSATA |
| MXE-211/M8G | Процессор E3950 Apollo Lake, DDR3L 8 ГБ SODIMM, 1x DP, 2x GbE, 2x RS-232/422/485, 2x USB2.0, 2x USB3.0, 2x mPCIe, 1x USIM, 1x mSATA |
| MXE-211-S/M4G | Процессор E3950 Apollo Lake, DDR3L 4 ГБ SODIMM, 1x DP, 2x GbE, 2x RS-232/422/485, 2x USB2.0, 2x USB3.0, 2x mPCIe, 1x USIM, 1x mSATA, 1x комплект для подключения накопителя SATA |
| MXE-211-ET/M2G | Процессор E3950 Apollo Lake, DDR3L 2 ГБ SODIMM (от -20 до +70 °C), 1x DP, 2x GbE, 2x RS-232/422/485, 2x USB2.0, 2x USB3.0, 2x mPCIe, 1x USIM, 1x mSATA |
| MXE-211-ET/M8G | Процессор E3950 Apollo Lake, DDR3L 8 ГБ SODIMM (от -20 до +70 °C), 1x DP, 2x GbE, 2x RS-232/422/485, 2x USB2.0, 2x USB3.0, 2x mPCIe, 1x USIM, 1x mSATA |
| MXE-211/M2G | Процессор E3950 Apollo Lake, DDR3L 2 ГБ SODIMM, 1x DP, 2x GbE, 2x RS-232/422/485, 2x USB2.0, 2x USB3.0, 2x mPCIe, 1x USIM, 1x mSATA |
| MXE-211-ET/M4G | Процессор E3950 Apollo Lake, DDR3L 4 ГБ SODIMM (от -20 до +70 °C), 1x DP, 2x GbE, 2x RS-232/422/485, 2x USB2.0, 2x USB3.0, 2x mPCIe, 1x USIM, 1x mSATA |
| MXE-211-S/M2G | Процессор E3950 Apollo Lake, DDR3L 2 ГБ SODIMM, 1x DP, 2x GbE, 2x RS-232/422/485, 2x USB2.0, 2x USB3.0, 2x mPCIe, 1x USIM, 1x mSATA, 1x комплект для подключения накопителя SATA |
| MXE-211-S/M8G | Процессор E3950 Apollo Lake, DDR3L 8 ГБ SODIMM, 1x DP, 2x GbE, 2x RS-232/422/485, 2x USB2.0, 2x USB3.0, 2x mPCIe, 1x USIM, 1x mSATA, 1x комплект для подключения накопителя SATA |
| MXE-212/M2G | Процессор E3930 Apollo Lake, DDR3L 2 ГБ SODIMM, 1x DP, 2x GbE, 2x RS-232/422/485, 2x USB2.0, 2x USB3.0, 2x mPCIe, 1x USIM, 1x mSATA |
| MXE-212/M4G | Процессор E3930 Apollo Lake, DDR3L 4 ГБ SODIMM, 1x DP, 2x GbE, 2x RS-232/422/485, 2x USB2.0, 2x USB3.0, 2x mPCIe, 1x USIM, 1x mSATA |
| MXE-212/M8G | Процессор E3930 Apollo Lake, DDR3L 8 ГБ SODIMM, 1x DP, 2x GbE, 2x RS-232/422/485, 2x USB2.0, 2x USB3.0, 2x mPCIe, 1x USIM, 1x mSATA |
| MXE-212D/M4G | Процессор E3930 Apollo Lake, DDR3L 4 ГБ SODIMM, 1x DP, 2x GbE, 2x RS-232/422/485, 2x USB2.0, 2x USB3.0, 2x mPCIe, 1x USIM, 1x mSATA, плата цифрового ввода-вывода (изолированная): 8 входов и 8 выходов |
| MXE-212-ET/M2G | Процессор E3930 Apollo Lake, DDR3L 2 ГБ SODIMM (от -20 до +70 °C), 1x DP, 2x GbE, 2x RS-232/422/485, 2x USB2.0, 2x USB3.0, 2x mPCIe, 1x USIM, 1x mSATA |
| MXE-212-ET/M4G | Процессор E3930 Apollo Lake, DDR3L 4 ГБ SODIMM (от -20 до +70 °C), 1x DP, 2x GbE, 2x RS-232/422/485, 2x USB2.0, 2x USB3.0, 2x mPCIe, 1x USIM, 1x mSATA |
| MXE-212-ET/M8G | Процессор E3930 Apollo Lake, DDR3L 8 ГБ SODIMM (от -20 до +70 °C), 1x DP, 2x GbE, 2x RS-232/422/485, 2x USB2.0, 2x USB3.0, 2x mPCIe, 1x USIM, 1x mSATA |
| MXE-212-S/M2G | Процессор E3930 Apollo Lake, DDR3L 2 ГБ SODIMM, 1x DP, 2x GbE, 2x RS-232/422/485, 2x USB2.0, 2x USB3.0, 2x mPCIe, 1x USIM, 1x mSATA, 1x комплект для подключения накопителя SATA |
| MXE-212-S/M4G | Процессор E3930 Apollo Lake, DDR3L 4 ГБ SODIMM, 1x DP, 2x GbE, 2x RS-232/422/485, 2x USB2.0, 2x USB3.0, 2x mPCIe, 1x USIM, 1x mSATA, 1x комплект для подключения накопителя SATA |
| MXE-212-S/M8G | Процессор E3930 Apollo Lake, DDR3L 8 ГБ SODIMM, 1x DP, 2x GbE, 2x RS-232/422/485, 2x USB2.0, 2x USB3.0, 2x mPCIe, 1x USIM, 1x mSATA, 1x комплект для подключения накопителя SATA |
| MXE‑212‑WT/M2G/ETT | Процессор E3930 Apollo Lake, DDR3L 2 ГБ SODIMM (от -40 до +85 °C), 1x DP, 2x GbE, 2x RS-232/422/485, 2x USB2.0, 2x USB3.0, 2x mPCIe, 1x USIM, 1x mSATA, расширенный температурный диапазон от -40 до +85 °C |
| MXE‑212‑WT/M4G/ETT | Процессор E3930 Apollo Lake, DDR3L 4 ГБ SODIMM(-40 to +85°C), 1x DP, 2x GbE, 2x RS-232/422/485, 2x USB2.0, 2x USB3.0, 2x mPCIe, 1x USIM, 1x mSATA, расширенный температурный диапазон от -40 до +85 °C |
