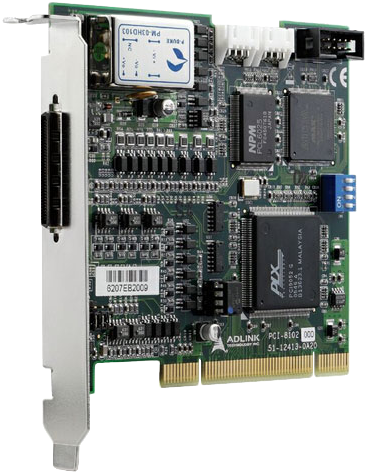

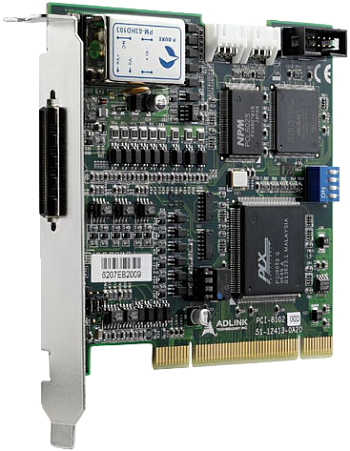

PCI-8102
Высокопроизводительный 2-осевой контроллер движения для сервомоторов и шаговых двигателей
Производитель:ADLINK Technology Inc. (Ampro)
- Описание
- Спецификация
- Информация для заказа
- 2-осевая линейная/круговая интерполяция
- Непрерывное построение контура
- Изменение позиции/скорости на ходу
- Одновременный пуск/остановка при использовании нескольких плат
PCI-8102 — это высокопроизводительный контроллер движения для сервомоторов и шаговых двигателей, с хорошим соотношением производительности и стоимости.
По сравнению с платами PCI-8132/PCI-8134, PCI-8102 главным образом предлагает следующие функции: программную проверку безопасности для пользовательского ПО, настройку идентификатора платы, управление круговой интерполяцией, и многие другие.
| Технические характеристики | |
|
Управление движением импульсного типа |
|
|---|---|
| Количество осей | 2 |
| Частота выходных импульсов | От 0,01 Гц до 6,5 МГц |
| Максимальное ускорение | 245 МГц2 |
| Разрешение скорости | 16 бит |
| Входная частота шифратора | 6,55 МГц при фазе 4x AB и длине кабеля 1 м |
| Разрешение счетчика шифратора | 28 бит |
| Диапазон позиционирования | От -134,217,728 до +134,217,727 импульсов (28 бит) |
| Счетчики | 4х на каждую ось |
| Компараторы | 5х на каждую ось |
|
Сигналы ввода вывода интерфейса |
|
| Входной контакт запертого положения | LTC |
| Выходной контакт сравнения позиций | CMP |
| Контакт ввода-вывода | Дифференциальный, с оптической изоляцией 2500 В rms |
| Входной контакт инкрементных сигналов шифратора | EA и EB |
| Вход опорного сигнала шифратора | EZ |
| Входной контакт механического переключателя ограничителя сигнала | ±EL, SD, и ORG |
| Контакт ввода-вывода интерфейса сервопривода | INP, ALM, ERC, RDY, SVON |
| Контакт цифрового вывода общего назначения | 16х (разъем P2) |
| Контакт цифрового ввода общего назначения | 16х (разъем P2) |
| Ввод импульсного сигнала | PA и PB |
| Контакт ввода-вывода одновременного пуска/остановки | STA и STP |
| Артикул | Описание |
| PCI‑8102 | Высокопроизводительный 2-осевой контроллер движения для сервомоторов и шаговых двигателей |
