PCI-8124-C
Высокопроизводительная 4-канальная плата шифратора с высокоскоростным триггером
Производитель:ADLINK Technology Inc. (Ampro)
- Описание
- Спецификация
- Информация для заказа
- 32-битная шина PCI, Rev. 2.2, 33 МГц
- Вывод триггера до 5 МГц; ввод шифратора до 20 МГц
- Емкость каждого канала 1024 точек (32 бита)
- Рабочая температура: от 0 до +50 °C

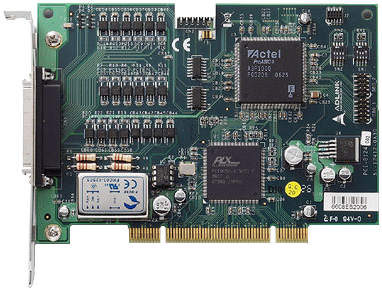

PCI-8124-C — это 4-канальная триггерная плата для приложений высокоскоростного линейного сканирования.
PCI-8124-C оборудована встроенной FIFO для реализации функций высокоскоростного сравнения и вывода импульсного триггера. Для подобных приложений рекомендуется использовать платы PCI-8134 и PCI-8124-C в комплексе чтобы использовать по максимуму функции управления движением и высокоскоростного триггера. Для сравнения позиций, PCI-8124-C использует два метода: линейную функцию или переменный интервал.
PCI-8124-C также обладает различными функциями распределения ресурсов между компаратором и выводом триггера. Состояние компаратора может быть связано с запертым сигналом, вводом TTL, и сигналом EA/EB.
| Технические характеристики | |
|
Счетчик |
|
|---|---|
| Количество каналов | 4 |
| Частота импульсного триггера | До 5 МГц |
| Счетчик шифратора | 4, 32 бита |
| Компаратор | 14, 32 бита |
| Объем FIFO | 1 023 точек на канал |
| Входная частота шифратора | До 20 МГц в режиме 4x AB |
| Ширина импульса триггера | От 0,1 мкс до 3,2765 мс |
|
Сигналы ввода-вывода |
|
| Сигналы ввода-вывода при частичной выборке | TTL-типа с оптической изоляцией 2500 В rms |
| Входной контакт сигналов шифратора | EA и EB |
| Вход опорного сигнала шифратора | EZ |
| Входной контакт запертого положения | LTC |
| Выходной контакт импульсного триггера | TRG, импульсный выход 5 В с опорным заземлением |
|
Общие характеристики |
|
| Разъем | 50-контактный SCSI |
| Питание слота (ввод) | До 900 мА ±5% |
| Внешний источник питания (вывод) | +5 В постоянного тока ±5%, до 500 мА |
|
Условия эксплуатации и хранения |
|
| Рабочая температура | От 0 до +50 °C |
| Температура хранения | От -20 до +80 °C |
| Влажность | От 5 до 85%, без выпадения конденсата |
| Артикул | Описание |
| PCI‑8124‑C | Высокопроизводительная 4-канальная плата шифратора с высокоскоростным триггером |
