PCI-8134A
Производитель:ADLINK Technology Inc. (Ampro)
- Описание
- Спецификация
- Информация для заказа
- Выходная частота импульсов до 2,4 МГц
- 2-осевая линейная интерполяция
- 28-битный двунаправленный счетчик для инкрементного шифратора
- Работает с любыми шаговыми двигателями, сервоприводами, линейными или круговыми двигателями

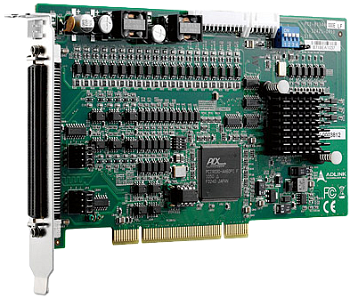

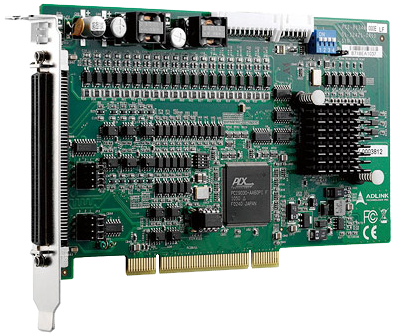

PCI-8134A — это 4-осевой базовый контроллер движения для сервоприводов и шаговых двигателей. PCI-интерфейс позволяет подключать платы в режиме plug-and-play, что упрощает обслуживание. В одной системе может быть использовано до 12 плат, что позволяет управлять до 48 двигателями.
PCI-8134A имеет выход последовательных импульсных команд частотой до 2,4 МГц в режиме 4x AB. Программируемое ускорение и торможение обеспечивают гибкое программирование пользовательских приложений, а специализированный ввод-вывод сокращает время установки системы. Плата PCI-8134A также имеет поддержку 2~4 осевой линейной интерполяции для упрощения синхронизации движения.
Контроллер PCI-8134A — это бюджетный контроллер движения, обеспечивающий внедрение и управление большинством точечных, конвейерных, и приложений загрузки-разгрузки.
| Технические характеристики | |
|
Управление движением импульсного типа |
|
|---|---|
| Количество осей | 4 |
| Частота выходных импульсов | От 0,01 Гц до 2,4 МГц, программируемая |
| Вывод импульсных команд | DIR/OUT, CW/CCW |
| Максимальное ускорение | 245 МГц2 |
| Разрешение скорости | 16 бит |
| Входная частота шифратора | 2,4 МГц при длине кабеля 3 м |
| Разрешение счетчика шифратора | 28 бит |
| Диапазон позиционирования | От -134,217,728 до +134,217,727 импульсов (28 бит) |
| Максимальное количество плат в системе | 12 |
|
Сигналы ввода вывода интерфейса |
|
| Контакт ввода-вывода | Дифференциальный, с оптической изоляцией 2500 В rms |
| Входной контакт инкрементных сигналов шифратора | DIR/OUT, EA/EB |
| Вход опорного сигнала шифратора | EZ |
| Входной контакт механического переключателя ограничителя сигнала | ±EL, SD, и ORG |
| Контакт ввода-вывода интерфейса сервопривода | INP, ALM, ERC, RDY, SVON |
| Ввод импульсного сигнала | PA и PB |
| Контакт ввода-вывода одновременного пуска/остановки | STA и STP |
| Артикул | Описание |
| PCI‑8134A | 4-осевой базовый контроллер движения для сервоприводов и шаговых двигателей |
