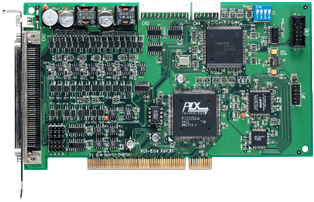

PCI-8164
Высокоскоростной 4-осевой контроллер движения для сервомоторов и шаговых двигателей
Производитель:ADLINK Technology Inc. (Ampro)
- Описание
- Спецификация
- Информация для заказа
- Частота импульсного вывода до 6,5 МГц
- Многоосевая непрерывная интерполяция
- 2-осевая круговая интерполяция
- 2-4-осевая линейная интерполяция
Плата PCI-8164/PXI-8164 от Adlink — это высокоскоростной 4-осевой контроллер движения. В отличие от плат серии PCI-8132/34, PCI-8164/PXI-8164 обеспечивает лучшую линейную и круговую интерполяцию и непрерывное движение по контуру, что хорошо подходит для решений с последовательными импульсами и приложений связанных с движением и перемещением объектов.
| Технические характеристики | |
|
Управление движением импульсного типа |
|
|---|---|
| Количество осей | 4 |
| Частота выходных импульсов | От 0,01 Гц до 6,5 МГц |
| Максимальное ускорение | 245 МГц2 |
| Разрешение скорости | 16 бит |
| Входная частота шифратора | 6,55 МГц при фазе 4x AB и длине кабеля 1 м |
| Разрешение счетчика шифратора | 28 бит |
| Диапазон позиционирования | От -134,217,728 до +134,217,727 импульсов (28 бит) |
| Счетчики | 4х на каждую ось |
| Компараторы | 5х на каждую ось |
|
Сигналы ввода вывода интерфейса |
|
| Входной контакт запертого положения | LTC |
| Выходной контакт сравнения позиций | CMP (15 КГц для непрерывной синхронизации) |
| Контакт ввода-вывода | Дифференциальный, с оптической изоляцией 2500 В rms |
| Входной контакт инкрементных сигналов шифратора | EA и EB |
| Вход опорного сигнала шифратора | EZ |
| Входной контакт механического переключателя ограничителя сигнала | ±EL, SD, и ORG |
| Контакт ввода-вывода интерфейса сервопривода | INP, ALM, ERC, RDY, SVON |
| Контакт цифрового вывода общего назначения | SVON |
| Контакт цифрового ввода общего назначения | RDY |
| Ввод импульсного сигнала | PA и PB |
| Контакт ввода-вывода одновременного пуска/остановки | STA и STP |
| Артикул | Описание |
| PCI‑8164 | Высокоскоростной 4-осевой контроллер движения для сервомоторов и шаговых двигателей |
