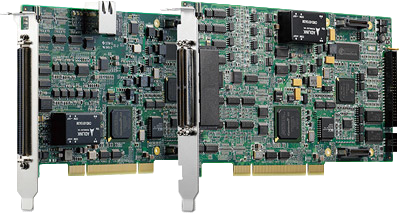

PCI-8254/8258
4/8-осевые высокопроизводительные контроллеры движения на базе DSP
Производитель:ADLINK Technology Inc. (Ampro)
- Описание
- Спецификация
- Информация для заказа
- Частота обращения к сервоприводу до 20 МГц
- Команды аналогового и импульсного типа
- 3D линейная / круговая / винтовая / спиральная интерполяция
- Рабочая температура: от 0 до +55 °C
Новые контроллеры PCI-8254 и PCI-8258 от Adlink оборудованы современным DSP с плавающей точкой и технологией FPGA для обеспечения высокой скорости и производительности с применением гибридных аналоговых и последовательных импульсных команд для управления движением.
Контроллеры используют технологию Adlink Softmotion и обладают широким набором прикладных функциональных возможностей, что позволяет снизить временные затраты на разработку, не теряя при этом в высокой пропускной способности и точности, а также достичь высокого уровня синхронизации.
| Технические характеристики | |
|
Управление движением |
|
|---|---|
| Диапазон позиционирования | 4x 1015 импульсов |
| Диапазон программирования скорости | 32 767 000 импульсов/с |
| Максимальное ускорение | 4x 1015 импульсов/с2 |
|
Каналы аналогового ввода-вывода |
|
| Количество каналов | 2 для PCI-8254, 4 для PCI-8258 |
| Аналоговый вывод | ±10 В с 16-битным ЦАП, дифференциальный/несимметричный типы |
| Аналоговый ввод | ±10 В с 12-битным АЦП |
|
Pulse Output Channels |
|
| Количество каналов | 2 для PCI-8254, 4 для PCI-8258 |
| Частота импульсного вывода | До 6,55 МГц |
| Режим импульсного вывода | CW/CCW, OUT/DIR |
|
Входные каналы шифратора |
|
| Количество каналов | 2 для PCI-8254, 4 для PCI-8258 |
| Максимальная входная частота | 20 МГц в режиме 4x AB |
| Входные режимы шифратора | OUT/DIR, CW/CCW и 1x/2x/4x AB |
|
Каналы триггера |
|
| Количество выходных каналов триггера | 2 для PCI-8254, 4 для PCI-8258 |
| Метод сравнения позиционирования | Линейный / FIFO |
| Объем FIFO | 16 на канал (аппаратно), 5000 на канал (программно) |
| Частота импульсного вывода триггера |
1 МГц для линейного сравнения 1 МГц для аппаратного сравнения FIFO 500 Гц для программного сравнения FIFO |
| Ширина импульса триггера | От 0,2 мкс до 167 мс |
|
Сигналы интерфейса ввода-вывода управления движением |
|
| Контакт ввода-вывода | С оптической изоляцией 2500 В rms на DIN-825-GP4 |
| Входной контакт инкрементных сигналов шифратора | EA и EB |
| Вход опорного сигнала шифратора | EZ |
| Входной контакт механического переключателя ограничителя сигнала | ±EL и ORG |
| Контакт ввода-вывода интерфейса сервопривода | INP/ZSP, ALM, SVON |
| Дополнительный контакт | IEMG, TRG (PWM) |
|
Ввод-вывод общего назначения |
|
| Цифровой ввод | 20-канальный (для PCI-8254) и 24-канальный (для PCI-8258) изолированный цифровой вывод на DIN-825-GP4 |
| Входное напряжение | От 0 до 24 В |
| Сопротивление входа | 4,7 кОм @ 0,5 Вт |
| Цифровой вывод | 20-канальный (для PCI-8254) и 24-канальный (для PCI-8258) изолированный цифровой вывод на DIN-825-GP4 |
| Выходное напряжение | От 5 до 35 В |
| Тип вывода | NPN с открытым коллектором |
| Ток поглощения | 90 мА |
| Разъем | 100-контактный SCSI-VHDCI |
|
Условия эксплуатации и хранения |
|
| Рабочая температура | От 0 до +55 °C |
| Температура хранения | От -20 до +80 °C |
| Влажность | От 5 до 95%, без выпадения конденсата |
| Артикул | Описание |
| PCI‑8254 | 4-осевой высокопроизводительный контроллер движения на базе DSP |
| PCI‑8258 | 8-осевой высокопроизводительный контроллер движения на базе DSP |
