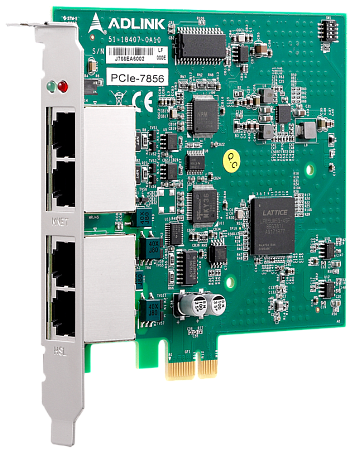

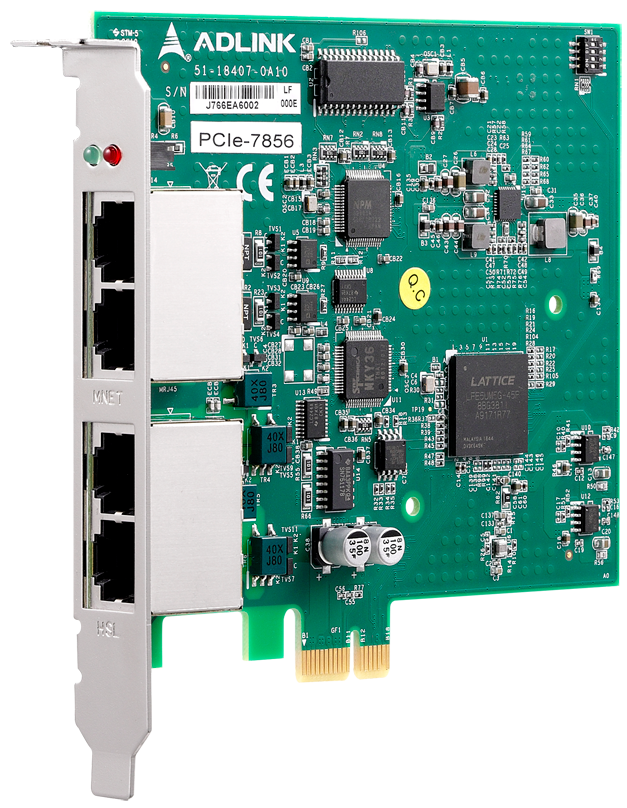

PCIe-7856
Основной контроллер распределенного ввода‑вывода и движения с архитектурой Master‑Slave
Производитель:ADLINK Technology Inc. (Ampro)
- Описание
- Спецификация
- Информация для заказа
- Количество точек ввода-вывода: до 2016
- Количество осей движения: до 256
- Регулируемая пропускная способность HSL: 3/6/12 Мб/с
- Регулируемая пропускная способность Motionnet: 2,5/5/10/20 Мб/с
PCIe-7856 — это интерфейсная плата PCI Express с двумя портами для систем Motionnet и HSL для распределенного ввода-вывода и движения в приложениях промышленной автоматизации. Технология HSL позволяет опрашивать тысячи точек ввода-вывода за миллисекунды в режиме реального времени путем использования архитектуры master-slave.
Использование коммерческих кабелей Ethernet с разъемами RJ-45 позволяет с легкостью устанавливать модули HSL slave как можно ближе к датчикам, что позволяет существенно снизить количество коммуникаций.
Системные интеграторы могут с успехом использовать сети HSL с дискретным вводом-выводом и аналоговыми модулями ввода-вывода, обеспечивающими быстрый ответ и сканирование в режиме реального времени.
| Технические характеристики | |
| Шина | PCI Express x1, Plug and Play |
| Основной контроллер |
Специализированный контроллер движения Основной контроллер Motionnet ASIC (частота внешнего тактового генератора 80 МГц) Специализированный контроллер ввода-вывода: Основной контроллер HSL ASIC (частота внешнего тактового генератора 48 МГц) |
| Интерфейс Motion |
RS-485 с изолированным трансформером Полудуплексная коммуникация Программно регулируемая пропускная способность 2,5/5/10/20 Мб/с (20 Мб/с по умолчанию) |
| Интерфейс HSL |
RS-422 с изолированным трансформером Полнодуплексная коммуникация Программно регулируемая пропускная способность 3/6/12 Мб/с (6 Мб/с по умолчанию) |
| Разъемы | 4х RJ45 (MRJ45 для Motionnet; HRJ45 для HSL) |
| Прерывание | Возврат состояния |
| Питание |
+3,3 В @ 1,2 А (номинально) +5 В @ 1,5 А (номинально) |
| Операционные системы | Windows 10/8/7 (32/64 бита) |
| Совместимость с ПО |
VB, VC++, BCB, Delphi, VB.net, C# Различные программы с открытым кодом |
| Рекомендуемое ПО | APS SDK |
| Размеры | 119,5 х 100,2 мм |
|
Условия эксплуатации и хранения |
|
|---|---|
| Температура хранения | От -20 до +80 ˚C |
| Сертификация | FCC Part 15 B / EN 55032&55035 |
| Артикул | Описание |
| PCIe‑7856 | Основной контроллер распределенного ввода-вывода и движения с архитектурой Master-Slave |
