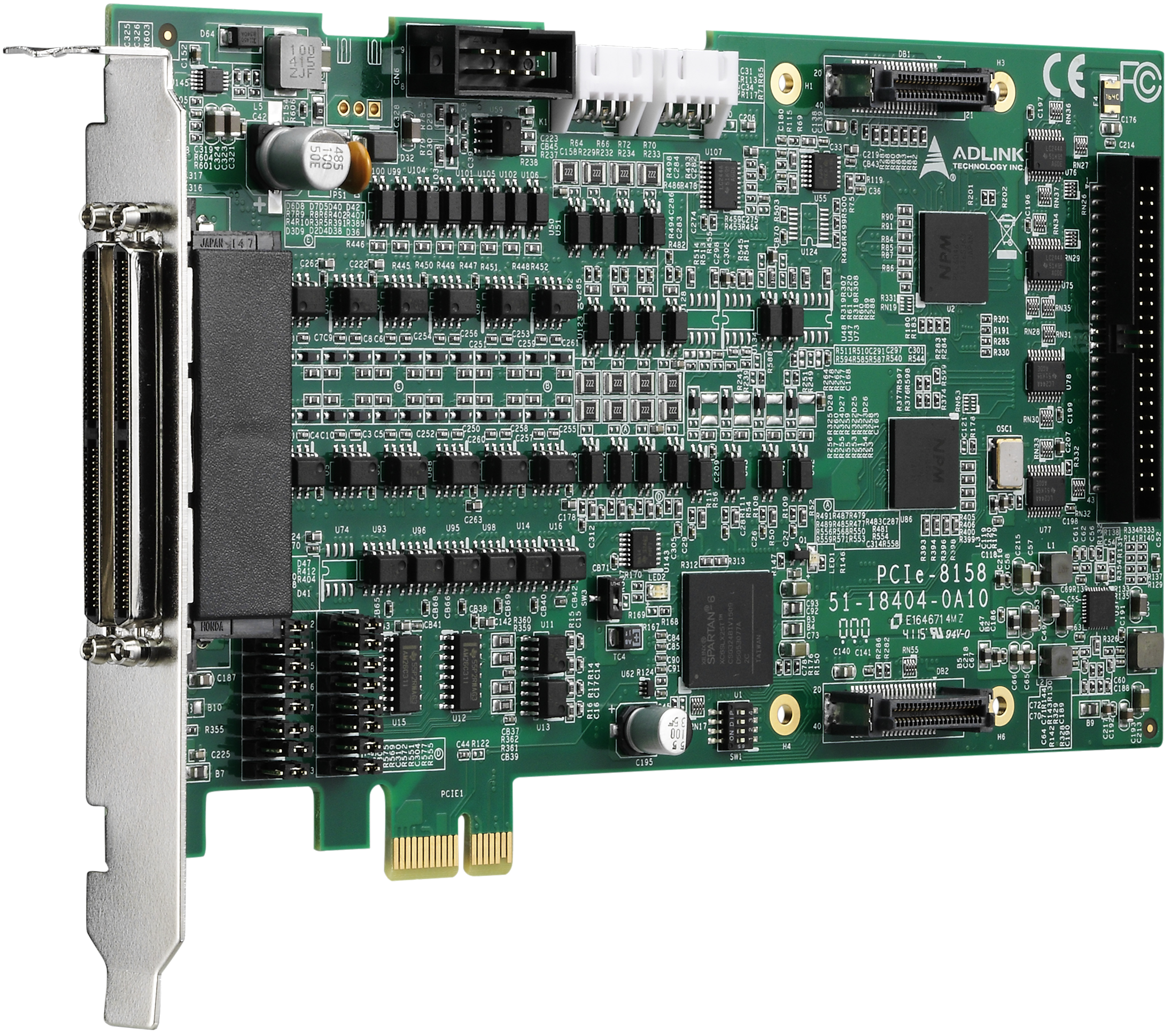

PCIe-8158
Производитель:ADLINK Technology Inc. (Ampro)
- Описание
- Спецификация
- Информация для заказа
- Интерфейс PCI Express x1
- 16 цифровых вводов и 16 цифровых выводов TTL
- Частота выходных импульсов: до 6,55 МГц
- Многоосевая непрерывная интерполяция
Контроллер PCIe-8158 обеспечивает высокую частоту выходных импульсов до 6,55 МГц, имеет аппаратную функцию аварийной остановки, программную защиту, функцию переключения между картами и возможность осуществления одновременного линейного/кругового движения, что с запасом перекрывает требования промышленных приложений в части стоимости/производительности.
Устройство совместимо с сервоприводами Mitsubishi, Panasonic, Yaskawa, и с любыми другими сервоприводами и шаговыми двигателями с последовательным импульсным входом. PCIe-8154 позволяет организовывать движение по сложным шаблонам с применением множества осей, осуществляющих линейные и круговые движения, при непрерывном движении по контуру.
Плата PCIe-8158 хорошо подходит для широкого спектра промышленных приложений линейного и кругового движения и обеспечивает плавное и точное управление. Модульная конструкция позволяет использовать платы расширения для распределенного управления вводом-выводом и высокоскоростной синхронизации.
| Технические характеристики | |
|
Управление движением импульсного типа |
|
|---|---|
| Количество осей | 8 |
| Частота выходных импульсов | От 0,01 Гц до 6,5 МГц |
| Максимальное ускорение | 245 МГц2 |
| Разрешение скорости | 16 бит |
| Входная частота шифратора | 6,55 МГц при фазе 4x AB и длине кабеля 1 м |
| Разрешение счетчика шифратора | 28 бит |
| Диапазон позиционирования | От -134,217,728 до +134,217,727 импульсов (28 бит) |
| Счетчики | 4х на каждую ось |
| Компараторы | 5х на каждую ось |
|
Сигналы ввода вывода интерфейса |
|
| Входной контакт запертого положения | LTC |
| Выходной контакт сравнения позиций | CMP |
| Контакт ввода-вывода | Дифференциальный, с оптической изоляцией 2500 В rms |
| Входной контакт инкрементных сигналов шифратора | EA и EB |
| Вход опорного сигнала шифратора | EZ |
| Входной контакт механического переключателя ограничителя сигнала | ±EL, SD, и ORG |
| Контакт ввода-вывода интерфейса сервопривода | INP, ALM, ERC, RDY, SVON |
| Контакт цифрового вывода общего назначения | 8х для DO/CMP |
| Контакт цифрового ввода общего назначения | 8х для DI/LTC/PCS/SD/CLR/EMG |
| Ввод импульсного сигнала | PA и PB |
| Контакт ввода-вывода одновременного пуска/остановки | STA и STP |
| Контакт цифрового вывода TTL общего назначения | 16 каналов |
| Контакт цифрового ввода TTL общего назначения | 16 каналов |
| Артикул | Описание |

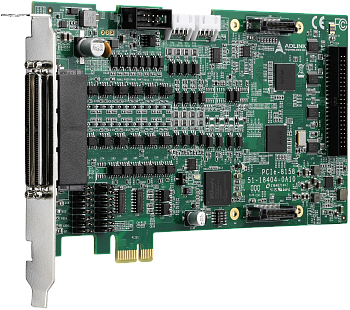

| PCIe‑8158 | Высокоскоростной 8-осевой контроллер движения для сервомоторов и шаговых двигателей модульной конструкции |
