Model 811
Производитель:Sensoray Co., Inc.
- Описание
- Спецификация
- Информация для заказа
- 4 видеовхода
- 4 канала аудиозаписи
- 4 канала цифрового ввода-вывода
- Шина PCI Express x1

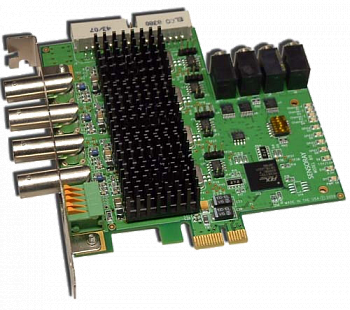

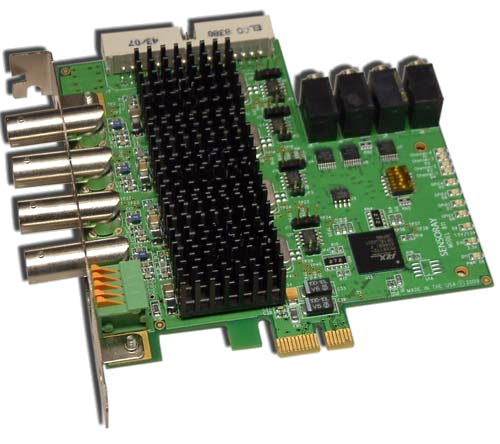

Model 811 - плата стандарта PCI Express, обеспечивающая одновременный захват аналогового видеосигнала NTSC/PAL с четырех каналов и стереозвука с четырех каналов. Она захватывает необработанное видео с каждого канала с полной частотой кадров, на выходе обеспечивая суммарную скорость захвата до 120 кадров в секунду для NTSC и 100 кадров в секунду для PAL. Высокая скорость захвата кадров в сумме с высокопроизводительной шиной, делают плату отличным выбором для приложений, нуждающихся в многоканальном захвате аудио/видео-сигнала при малом форм-факторе.
Плата оснащена интерфейсом PCI Express x1, благодаря чему её можно установить в разъем PCI Express любой длины. Питание плата получает через шину PCI Express; внешний источник питания ненужен.
Плата поддерживает различные разрешения, включая D1, VGA, QVGA, QQVGA, SIF, 2SIF, 4SIF, CIF, QCIF, SQCIF и 4CIF. Захваченные кадры форматируются как необработанные (raw) RGB или YUV.
Четыре аудиоканала подключаются через 3,5 мм разъемы или через плоский кабельный разъем на верхней плоскости платы.
| Технические характеристики | |
|---|---|
| Видеовходы | 4 параллельных канала, подключаемых в любой комбинации к композитному или S-video источнику сигнала Форматы NTSC, PAL Композитный разъем: 4 BNC; сигналы также доступны через многофункциональный 34-контактный цоколь Разъем S-Video: многофункциональный 34-контактный цоколь Сопротивление 75 Ом |
| Видеозахват | Режимы: необработанные цифровые кадры или видео, RGB или YUV Частота кадров (максимум): 120 (30x4) кадров в секунду для NTSC, 100 (25x4) кадров в секунду для PAL Разрешение: D1.NTSC: 720x480; D1.PAL: 720x576; SIF: 352x240; 2SIF: 704x240; 4SIF: 704x480; VGA: 640x480; QVGA: 320x240; QQVGA: 160x112; CIF: 352x288; QCIF: 176x144; SQCIF: 128x96; 4CIF: 704x576 |
| Аудиовходы | 4 канала, каждый канал может быть настроен как стерео или моно Уровень сигнала: уровень линейного входа, ±1 В Разъемы: 4 TRS StereoJack (3,5 мм); сигналы также доступны через многофункциональный 34-контактный цоколь |
| Частота дискретизации | 32, 44,1 или 48 кГц |
| Цифровой ввод-вывод | 4 канала, с возможность настройки как «все входы» или «все выходы» Тип сигнала: TTL-совместимый Разъем: 5-контактный пружинный клеммник; сигналы также доступны через многофункциональный 34-контактный цоколь |
| Шина | PCI Express x1 Отвечает требованиям PCI-Express Base Specification (Revision 1.0/1.1), PCI-to-PCI Bridge Specification (Revision1.2) |
| Питание (номинальное) | 6,6 Вт, +3,3 В @ 2 A |
| Размеры | 107 x 107 мм |
| Условия эксплуатации и хранения | |
| Рабочая температура | от 0 до +70 °C |
| Артикул | Описание |
| 811 | Sensoray. Плата захвата видеоизображения. |
* Информация для Федеральной таможенной службы.
В устройстве не используются алгоритмы шифрования.
