Model 812

8-канальная плата видеозахвата
Sensoray Co., Inc. Производитель:
Sensoray Co., Inc.
  • Описание
  • Спецификация
  • Информация для заказа
  • 8-канальный захват аудио и видео
  • Поддержка NTSC и PAL
  • Интерфейс PCI Express x1
  • Рабочая температура: от -40 до +85 °C

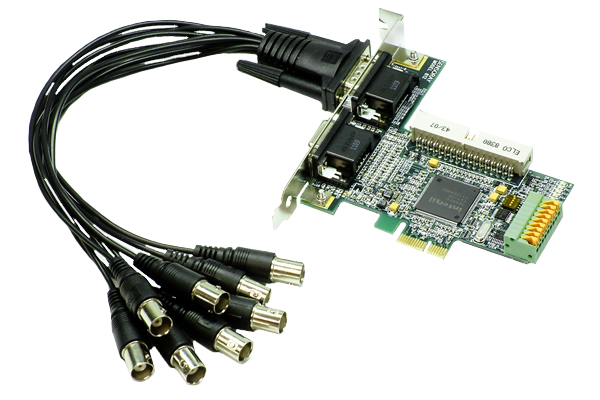

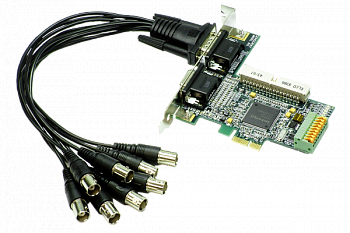

Model 812 компании Sensoray представляет собой 8-канальную плату захвата видео в форм-факторе PCI-Express. Устройство способно захватывать 8 каналов видео в формате NTSC/PAL и 8 каналов аудио (моно). Каждый видеоканал способен захватывать до 30 кадров в секунду (для NTSC) или 25 кадров в секунду (для PAL), что в сумме дает пропускную способность 240 кадров в секунду (для NTSC) или 200 кадров в секунду (для PAL). Плата имеет интерфейс PCI-Express с одной линией (х1), что дает возможность подключать ее через разъем PCI-Express любой ширины. Питание устройства подается по шине PCI-Express. Дополнительный источник питания не требуется.

Плата комплектуется кабелем model 812C1, который служит для подключения устройства к 8 источникам видео или аудио. В приложениях, где требуется захват видео и аудио одновременно, требуется дополнительный кабель 812C1 (приобретается отдельно).

Видео

Все 8 композитных видеовходов подключаются при помощи разъема DB15 через адаптер DB15-BNC. Для этих же целей можно использовать дополнительный 34-контактный разъем. Разрешение видео D1, VGA, QVGA, CIF, 4CIF, SIF, 4SIF и т.д. по выбору. Доступны форматы YUYV, UYVY, RGB555 или RGB565.

Аудио

Все 8 моновыходов аудио можно подключить через второй разъем DB15 с помощью опционального адаптера DB15-BNC. Для тех же целей можно использовать 34-контактный разъем. Частота дискретизации аудио может быть 8, 16, 32, 44.1 или 48 КГц.

Цифровой ввод/вывод

Model 812 имеет 8 цифровых вводов/выводов общего назначения (DIO) для управления камерой, отображения статуса, подачи сигнала и т.п. Могут быть сконфигурированы как входы или выходы.

Программное обеспечение

Пакет программ для разработки приложений (SDK) в настоящее время доступен для Linux и вскоре будет доступен для Windows. В пакет включены драйверы, примеры кода и полная документация. Это помогает пользователям и программистам начать быструю разработку собственных приложений с использованием Model 812.

Сфера применения

Плата Model 812 компании Sensoray предназначена для приложений наблюдения. Однако, устройство может использоваться для любых других приложений осуществляющих многоканальный ввод видео, обработку изображений, захват и запись видео. Чипсет рассчитан на то, что все видеосигналы приходят от стабильных источников видео. Плата не подходит для слабых источников видео и/или переключения сигналов. Чтобы получить лучшую многоканальную производительность на ПК c чипсетом Intel, может понадобиться дискретная (не встроенная) графическая плата.

  • Подробнее
Технические характеристики
Форматы видео NTSC, PAL
Видеовходы 8 каналов, одновременно:
8 композитных каналов посредством разъема DB15, 75 Ом; или
8 композитных каналов посредством 34-контактного адаптера, 75 Ом
Аудиовходы 8 каналов: моно, объединенные с 8 отдельными каналами видео
8 моно-каналов посредством разъема DB15, линейный уровень сигнала; или
8 моно-каналов посредством 34-контактного адаптера. Уровень сигнала: линейный, +/- 1.0 В
Режим захвата видео Raw: YUYV, UYVY, RGB555, или RGB565
Скорость захвата видео До: 240 (30x8) кадров в секунду для NTSC
200 (25x8) кадров в секунду для PAL
* See Maximum Channels vs. Maximum Frame Rate chart below for details
Разрешение Supported:
D1.NTSC: 720x480, D1.PAL: 720x576
SIF: 352x240, 2SIF: 704x240, 4SIF: 704x480
VGA: 640x480, QVGA: 320x240, QQVGA: 160x120
CIF: 352x288, QCIF: 176x144, SQCIF: 128x96, 4CIF: 704x576
Частота дискретизации 8, 16, 32, 44.1, 48 КГц
Цифровой ввод/вывод 8 вводов, или 8 выводов, или 4 ввода + 4 вывода:
конфигурируемые вводы/выводы, ввод/вывод посредством 34-контактного разъема;
опционально посредством контактной колодки;
уровень сигнала: сигналы TTL
Шина PCI-Express x1: совместима с базовой спецификацией PCI-Express (Revision 1.1/2.0)
Операционные системы Linux и Windows
Питание 825 мВ, +3.3 В @ 0.25 A
Размеры 105 x 100 мм

Условия эксплуатации и хранения

Рабочая температура От -40 до +85 °C
  • Подробнее
Артикул Описание
812 8-канальная плата видеозахвата
812C1 Кабель, адаптер DB15-BNC для model 812 или model 810

* Информация для Федеральной таможенной службы.
В устройстве не используются алгоритмы шифрования.
