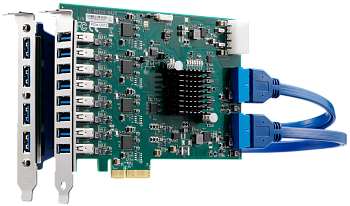

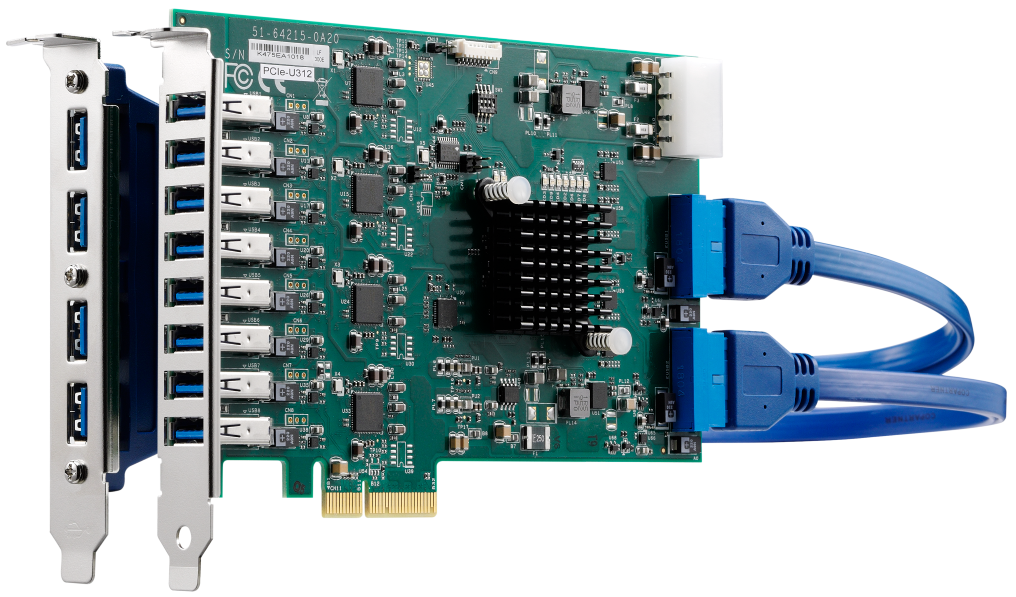

PCIe-U300
Производитель:ADLINK Technology Inc. (Ampro)
- Описание
- Спецификация
- Информация для заказа
- До 12x портов USB 3.0
- До 20 Вт мощности USB от шины PCIe и до 60 Вт от 4-контактного разъема Molex
- До 1500 мА на каждый порт
- Рабочая температура: от 0 до 60 °C
Серия PCIe-U300 от Adlink — это платы видеозахвата PCI Express x4 Gen2 с 4, 8 или 12 портами USB 3.1 Gen 1 для соединений с пропускной способностью до 5 Гб/с.
Платы PCIe-U300 поддерживают напряжение 5 В и ток до 1500 мА на каждый порт для подключения промышленных внешних камер. Для обеспечения высокой пропускной способности промышленного уровня используются 4 независимых контроллера Fresco FL1100 USB 3.1 Gen 1 с интерфейсом PCI Express x4 Gen2, что позволяет достигать скорости передачи данных до 5 Гб/с при использовании четырех портов одновременно. Платы также имеют возможность программного включения/отключения каждого порта в отдельности для устранения неполадок.
Серия PCIe-U300 отлично подходит для работы с устройствами USB 3.0 в сфере машинного зрения, автоматизации производства, контроля качества, логистики, медицины, и видеонаблюдения.
| Технические характеристики | |
| PCI Express | 4-полосный PCI Express Gen 2.1 (5 ГТ/с), 1 слот |
| Выходное напряжение | От +0,8 до +1,2 В |
| Входное напряжение | От +0,175 до +1,2 В |
| Входное напряжение для PERST#, WAKE#, и SMBus | От -0,75 до +4,05 В |
| Порты USB (встроенные) |
PCIe-U304: 4 PCIe-U308: 8 PCIe-U312: 12 (4 через плату расширения) |
| Разъемы USB | USB Type A |
| Контроллер USB |
4x Fresco FL1100 Соответствует спецификациям USB 3.0 и Intel xHCI, Revision 1.0 |
| Data Transfer Rate |
SuperSpeed (5.0 Gbps), High Speed (480.0 Mbps) Full Speed (12.0 Mbps), Low Speed (1.5 Mbps) |
| Выходное напряжение (PSE) |
PCIe-U304, PCIe-U308: 5 В ± 5% PCIe-U312: 5 В через 4-контактный кабель - 0,25 В |
| Максимальный ток (на каждый порт) |
PCIe-U304, PCIe-U308: 1700 мА ± 7% PCIe-U312: Порты 1-8: 1700 мА ± 7% Порты 9-12: 1100 мА ± 7% |
| Управление питанием USB |
Программное включение/отключение каждого порта Защита от скачков тока и напряжения и от короткого замыкания |
| Питание платы в сборе | +3,3 В @ 2 А, +12 В @ 0,1 А (без обеспечения питания USB) |
| Питание USB (PSE) |
Только слот PCIe без 4-контактного разъема Molex: PCIe-U304, PCIe-U308: до 20 Вт PCIe-U312: требуется 4-контактный разъем Molex для внешних портов Слот PCIe с 4-контактным разъемом Molex: PCIe-U304: до 30 Вт PCIe-U308: до 60 Вт PCIe-U312: до 78 Вт |
| Размеры | 167,65 х 111,15 мм |
|
Условия эксплуатации и хранения |
|
|---|---|
| Рабочая температура | От 0 до 60 °C |
| Температура хранения | От -40 до 85 °C |
| Влажность | От 5 до 90 % |
| Сертификация | CE/FCC, Class A |
| Артикул | Описание |
| PCIe‑U312 | 12-канальная плата видеозахвата PCI Express x4 с портами USB 3.0 |
| PCIe‑U304 | 4-канальная плата видеозахвата PCI Express x4 с портами USB 3.0 |
| PCIe‑U308 | 8-канальная плата видеозахвата PCI Express x4 с портами USB 3.0 |
