cPCIS-1100A Series
Производитель:ADLINK Technology Inc. (Ampro)
- Описание
- Спецификация
- Информация для заказа
- 1x системный слот, 7x периферийных слотов
- Источник питания ATX 400 Вт или модули питания cPCI с резервированием (до 500 Вт)
- Защита от электромагнитных помех
- Опциональный ввод-вывод на задней панели (переходные модули cPCI 50 мм)

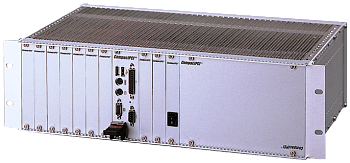

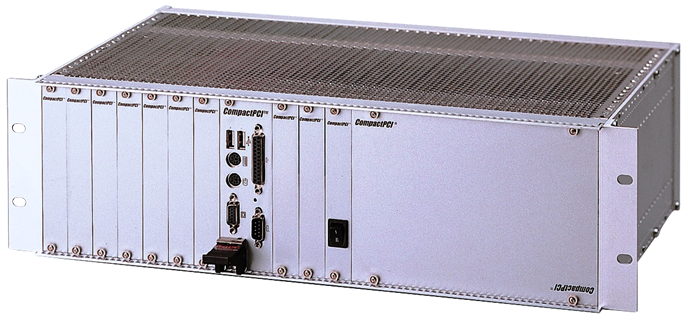

Серия подсистем cPCIS-1100 выполнена в корпусе высотой 3U, допускает монтаж в стойку, и предназначена для плат и модулей 3U CompactPCI.
Подсистемы прекрасно подойдут для промышленных и транспортных приложений, где важными показателями являются компактность и многофункциональность. Устройства оборудованы мощными источниками питания, объединительной платой с возможностью горячей замены, и нетребовательны в обслуживании.
Устройства серии cPCIS-ET1100 способны работать в широком диапазоне температур окружающей среды и выдерживать удары и вибрации, что дает возможность использовать их в неблагоприятных условиях эксплуатации.
В серии cPCIS-ET1100 предусмотрена возможность доработки согласно требованиям заказчика, что обеспечивает системным интеграторам максимальную гибкость при разработке специализированных функциональных возможностей.
| Технические характеристики | |
| PICMG | 2.0 R3.0, 2.1 R2.0 |
| Форм-фактор | 3U cPCI |
| Корпус | 19” 3U с возможностью монтажа в стойку |
| Размеры | 482,56 x 133,35 x 250,0 мм |
| Сегмент | 1 |
| Системные слоты | 1 |
| Периферийные слоты | 7 |
| Ввод-вывод на задней панели | Только 1x системный слот (cPCIS-1100A, cPCIS-1102) 8x слотов (cPCIS-1100AR, cPCIS-1102R) |
| Источник питания | Опциональный источник питания ATX промышленного класса или 47-контактные модули питания PICMG 2.11 3U cPCI, в зависимости от конфигурации подсистемы |
| Количество источников питания | 1x (cPCIS-1100A, cPCIS-1100AR) 2x (cPCIS-1102, cPCIS-1102R) |
| Максимальная мощность источников питания | 400 Вт (cPCIS-1100A, cPCIS-1100AR) 500 Вт (2x 250 Вт) (cPCIS-1102, cPCIS-1102R) |
| Сертификация |
DIN IEC 68-2-6 test FC DIN IEC 68-2-27 test Ea DIN41 494, part 5 IEC 60297-3, EIA 310-D |
| Артикул | Описание |
| cPCIS‑1100A | Подсистема 3U cPCI в корпусе 3U. 32-битная 8-слотовая объединительная плата (cBP-3208), источник питания ATX 400 Вт |
| cPCIS‑1100AR | Подсистема 3U cPCI для монтажа в стойку 19", 8-слотовая объединительная плата, источник питания ATX, поддержка ввода-вывода на задней панели |
| cPCIS‑1102 | Подсистема 3U cPCI в корпусе 3U. 32-битная 8-слотовая объединительная плата (cBP-3208) и объединительная плата питания cBP-3062A, 2x модуля питания cPS-H325/AC |
| cPCIS‑1102R | Подсистема 3U cPCI в корпусе 3U. 32-битная 8-слотовая объединительная плата (cBP-3208R) и объединительная плата питания cBP-3062A, 2x модуля питания cPS-H325/AC, ввод-вывод на задней панели |
