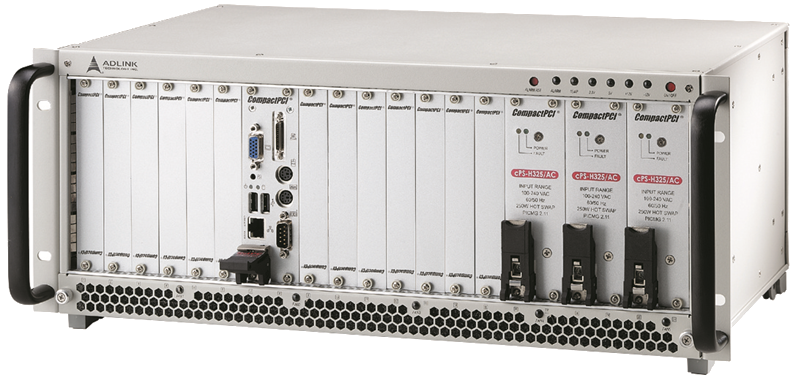

cPCIS-2600
Универсальные платформы Compact PCI форм‑фактора 3U с возможностью горячей замены вентиляторов и модулем сигнализации
Производитель:ADLINK Technology Inc. (Ampro)
- Описание
- Спецификация
- Информация для заказа
- Стандарты CompactPCI: 2.0 R2.0
- Форм-фактор: 3U cPCI, ввод-вывод глубиной 50 мм на задней панели
- Корпус: EIA RS-310C 19" высотой 4U для монтажа в стойку
- Рабочая температура: от 0 до +60 °C
Продукты серии cPCIS-2600 спроектированы для использования в требовательных приложениях, потребностям которых не могут соответствовать PCI системы с пассивной объединительной платой. Это прочная, гибкая и многоцелевая платформа идеально подходит для установки на стол или монтажа в 19″ стойку.
Каркас базовой платы cPCIS-2600 предлагает пространство размерами 84HP (21 слот) для установки модулей CompactPCI или PXI форм-фактора 3U. Пространство можно сконфигурировать для установки модульных блоков питания с резервированием и доступа к лицевой или тыльной панели ввода-вывода.
Встроенный модуль сигнализации может отслеживать температуру внутри корпуса и статус вентиляторов охлаждения. Он предупредит пользователя о повышении температуры сверх установленного значения или сбое в работе вентилятора. Доступ к блоку вентиляторов с фронтальной панели облегчает обслуживание.
cPCIS-2600 — идеальная платформа для приложений тестирования и измерений, контрольно-измерительных систем, управления транспортными потоками, автоматизации промышленного производства и для решения критически важных задач.
| Технические характеристики | |
| Стандарты CompactPCI | CompactPCI 2.0 R2.0 |
| Форм-фактор | 3U cPCI, ввод-вывод глубиной 50 мм на задней панели |
| Корпус |
EIA RS-310C 19" высотой 4U для монтажа в стойку Металлический корпус с защитным покрытием Кнопки включения и перезагрузки с защитой |
| Модуль сигнализации |
Мониторинг температуры внутри корпуса и состояния вентиляторов Нештатное состояние инициализирует срабатывание сигнализации и светодиодной индикации Сброс сигнализации Светодиодные индикаторы показывают состояние питания на выводах 5 В, 3,3 В, 12 В, и -12 В |
| Система охлаждения |
Бесшумные вентиляторы на передней панели для забора воздуха, с возможностью горячей замены: 12 В постоянного тока, бесщеточные, с шарикоподшипниками Пять отсеков для вентиляторов, 61,2 м3/ч (36 CFM) на каждый вентилятор Номинальная скорость вращения вентиляторов - 2800 об/мин Номинальная мощность каждого вентилятора: 1,56 Вт |
| Источник питания |
Опциональный промышленный источник питания ATX или PICMG 2.11 47-контактные модули питания 3U cPCI, в зависимости от конфигурации подсистемы |
| Объединительная плата | Объединительные платы 3U, зависит от модели и конфигурации подсистемы |
| Размеры | 448,4 x 177,8 x 258 мм (без кронштейнов) |
|
Условия эксплуатации и хранения |
|
|---|---|
| Рабочая температура | От 0 до +60 °C |
| Температура хранения | От -20 до +80 °C |
| Влажность | От 5 до 95%, без выпадения конденсата |
| Удары | 15 G от пика к пику, продолжительность 11 мс, не рабочая |
| Вибрация |
Не рабочая: 1,8 Grms, 5-500 Гц, по каждой оси Рабочая: 0,5 Grms, 5-500 Гц, по каждой оси, протестировано с HDD 2.5” |
| Артикул | Описание |
| cPCIS-2630R/B | Портативная подсистема 3U CPCI для монтажа в стойку в корпусе 4U. Шасси черного цвета. Вентиляторы охлаждения, сигнализация, 8-слотовая объединительная плата 32-бита и источник питания ATX |
| cPCIS-2631R | Портативная подсистема 3U CPCI для монтажа в стойку в корпусе 4U. Вентиляторы охлаждения, сигнализация, 8-слотовая объединительная плата 32-бита cBP-3061 и источник питания переменного тока 250 Вт, конфигурация ввода-вывода на задней панели 93-72100-002 Rev:B0.001 |
| cPCIS-2631 | Портативная подсистема 3U CPCI для монтажа в стойку в корпусе 4U. Вентиляторы охлаждения, сигнализация, 8-слотовая объединительная плата 32-бита cBP-3061 и источник питания переменного тока 250 Вт. |
| cPCIS-2632 | Портативная подсистема 3U CPCI для монтажа в стойку в корпусе 4U. Вентиляторы охлаждения, сигнализация, 8-слотовая объединительная плата 32-бита, 2х дополнительных источника питания 3U 93-72102-001 Rev:B0.004 |
| cPCIS-2632R | Портативная подсистема 3U CPCI для монтажа в стойку в корпусе 4U. Вентиляторы охлаждения, сигнализация, 8-слотовая объединительная плата 32-бита, поддержка ввода-вывода на задней панели и 2х дополнительных источников питания |
| cPCIS-2632/WM | Портативная подсистема 3U CPCI для монтажа в стойку в корпусе 4U. Вентиляторы охлаждения, 8-слотовая объединительная плата 32-бита, 2x источника питания cPS-H325, плата сигнализации с веб-интерфейсом. |
| cPCIS-2633/NP | Портативная подсистема 3U CPCI для монтажа в стойку в корпусе 4U. Вентиляторы охлаждения, сигнализация, 13-слотовая объединительная плата 32-бита, поддержка ввода-вывода на задней панели, без дополнительных источников питания |
| cPCIS-2630 | Портативная подсистема 3U CPCI для монтажа в стойку в корпусе 4U. Вентиляторы охлаждения, сигнализация, 8-слотовая объединительная плата 32-бита, источник питания ATX 400 Вт 93-72105-002 Rev:B0.001 |
| cPCIS-2630R | Портативная подсистема 3U CPCI для монтажа в стойку в корпусе 4U. Вентиляторы охлаждения, сигнализация, 8-слотовая объединительная плата 32-бита, источник питания ATX 400 Вт, поддержка ввода-вывода на задней панели 93-72105-102 Rev:B0.001 |
| cPCIS-P2630R | Портативная подсистема 3U CPCI для монтажа в стойку в корпусе 4U. Вентиляторы охлаждения, сигнализация, 10-слотовая объединительная плата cPCI PlusIO и источник питания ATX 400 Вт. |
| cPCIS-2633/EC | Портативная подсистема 3U CPCI для монтажа в стойку в корпусе 4U. Вентиляторы охлаждения, сигнализация, 5-слотовая объединительная плата 32-бита, 3х дополнительных источника питания 250 Вт |
| cPCIS‑2633R/AC | Портативная подсистема 3U CPCI для монтажа в стойку в корпусе 4U. Вентиляторы охлаждения, сигнализация, 13-слотовая объединительная плата 32-бита, ввод-вывод на задней панели, плата-мост, 3х дополнительных источника питания 250 Вт 93-72103-112 Rev:A1.103 |
| cPCIS-2642R | Портативная подсистема 3U CPCI для монтажа в стойку в корпусе 4U. 2х 6-слотовых объединительных платы 32-бита и 2х дополнительных источника питания CPCI, поддержка ввода-вывода на задней панели 93-72104-001 Rev:B0.001 |
| cPCIS-2642 | Портативная подсистема 3U CPCI для монтажа в стойку в корпусе 4U. Вентиляторы охлаждения, сигнализация, 2x 6-слотовых объединительных плат 32-бита, 2х дополнительных источника питания 250 Вт 93-72104-101 Rev:B0.001 |
| cPCIS-2633/AC | Портативная подсистема 3U CPCI для монтажа в стойку в корпусе 4U. Вентиляторы охлаждения, сигнализация, 13-слотовая объединительная плата 32-бита with плата-мост, 3х дополнительных источника питания 250 Вт |
