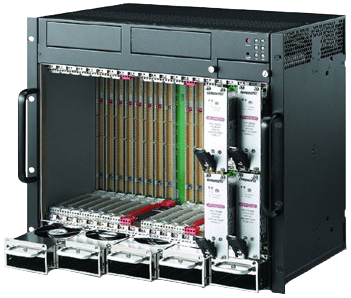

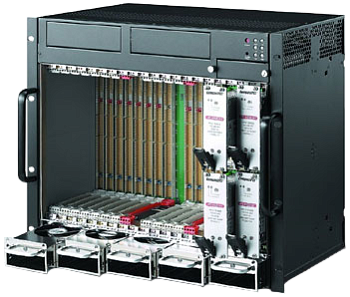

cPCIS-3320
Производитель:ADLINK Technology Inc. (Ampro)
- Описание
- Спецификация
- Информация для заказа
- Шины 6U CompactPCI и PICMG 2.5 H.110 CT
- 64-битная объединительная плата CompactPCI PICMG 2.1 с возможностью горячей замены
- Источники питания 3+1 с резервированием мощностью 750 Вт + 250 Вт с универсальным входом
- Система охлаждения с резервированием
- Рабочая температура: от 0 до +55 °C (максимально)
Серия шасси cPCIS-3320 — это платформа высотой 9U для двух систем. Отлично подойдет для разработки телекоммуникационных приложений, особенно шлюзов передачи данных и сервисов с дополнительными функциональными возможностями таких как Location Based Service (LBS), Ring Back Tone (RBT), и Multimedia Message Systems (MMS).
Данная гибкая и надежная платформа разработки с оптимальными возможностями ввода-вывода и хранения информации быстра в изготовлении и представляет собой наилучшее решение для производителей оборудования и системных интеграторов.
Шасси cPCIS-3320 допускает установку двух систем и имеет два отсека для устройств 5.25″. Система A (слева) поддерживает 8 слотов (1 системный + 7 периферийных), а система B (справа) поддерживает 5 слотов (1 системный и 4 периферийных). Оба сегмента имеют поддержку шин 64-бита/66 МГц PCI и H.110 CT.
| Технические характеристики | |
| Корпус |
EIA RS-310C высотой 9U для монтажа в стойку 19” Металлические стенки с покрытием Кнопки включения и перезагрузки с защитой |
| Форм-фактор | 6U CompactPCI |
| Стандарты CompactPCI | 2.0 R3.0, 2.1 R2.0, 2.5 R1.0, 2.7 R1.0, 2.9 R1.0, 2.11 R1.0 |
| Объединительные платы |
Система A Шина cPCI: 64-бита/33 МГц 1x системный слот 7x периферийных слотов Шина H.110 CT: совместима со всеми периферийными слотами Ввод-вывод на задней панели: P3, P4 и P5 с защитой AB-типа на всех слотах Напряжение ввода-вывода: 3,3 или 5 В на выбор, установка по умолчанию - 5 В Входное питание: 2х разъема ATX, зажимные терминалы для питания постоянного тока Система B Шина cPCI: 64-бита/66 МГц 1x системный слот 4x периферийных слота Шина H.110 CT: совместима со всеми периферийными слотами Ввод-вывод на задней панели: P3, P4 и P5 с защитой AB-типа на всех слотах Напряжение ввода-вывода: 3,3 или 5 В на выбор, установка по умолчанию - 5 В Входное питание: 2х разъема ATX, зажимные терминалы для питания постоянного тока |
| Источник питания |
Поддержка перераспределения тока на напряжениях 5 В, 3,3 В, и 12 В 47-контактный интерфейс питания PICMG 2.11 Модуль питания: 4х cPS-H325/AC Максимальная нагрузка +5 В: 132 А +3,3 В: 132 А +12 В: 22 А -12 В: 4 А Минимальная нагрузка +5 В: 6 А |
| Модуль мониторинга |
Базовая сигнализация: напряжение, вентиляторы, температура В случае сбоя выдает предупреждение в виде звукового сигнала и светодиодной индикации Возврат сигнализации в исходное положение |
| Отсеки для накопителей | 2х 5,25” |
| Система охлаждения |
2x вентилятора сверху: Номинальная скорость вращения каждого вентилятора: 3150 об/мин Номинальная мощность каждого вентилятора: 6,12 Вт Максимальный поток воздуха: 35,7 м3/ч (по запросу) 1x вентилятор сверху: Номинальная скорость вращения вентилятора: 4000 ±500 об/мин Номинальная мощность вентилятора: 2,64 Вт Максимальный поток воздуха: 81,9 м3/ч 5x вентиляторов для забора воздуха с передней панели: Номинальная скорость вращения каждого вентилятора: 4000 ±500 об/мин Номинальная мощность каждого вентилятора: 2,64 Вт Максимальный поток воздуха: 81,9 м3/ч |
| Размеры | 483,2 x 399 x 339,1 мм, с ручкой |
| Вес | 24,5 кг (с резервным источником питания и объединительной платой) |
|
Условия эксплуатации и хранения |
|
|---|---|
| Рабочая температура | От 0 до +55 °C |
| Температура хранения | От -20 до +80 °C |
| Влажность | От 5% до 95%, без выпадения конденсата |
| Удары | Двойная амплитуда 15 G, 11 мс, хранение |
| Вибрация |
Хранение: 1,88 Grms, 5-500 Гц, по каждой оси Эксплуатация: 0,5 Grms, 5-500 Гц, по каждой оси, протестировано с накопителем HDD 2.5” |
| Артикул | Описание |
| cPCIS‑3320/AC/CMM | Шасси высотой 9U для двух систем CompactPCI 64-бита/66 МГц, источники питания AT (4x 250 Вт) для переменного тока, 1х слот CMM |
| cPCIS‑3320/AC | Шасси высотой 9U для двух систем CompactPCI 64-бита/66 МГц, источники питания AT (4x 250 Вт) для переменного тока, базовый модуль мониторинга |
