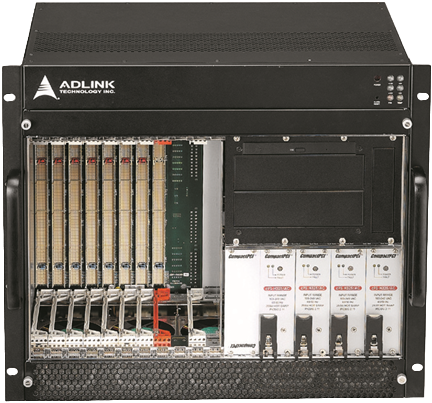

cPCIS-3330
8-слотовое шасси CompactPCI высотой 9U с источниками питания с резервированием
Производитель:ADLINK Technology Inc. (Ampro)
- Описание
- Спецификация
- Информация для заказа
- Шины 6U CompactPCI и PICMG 2.5 H.110 CT
- Объединительные платы CompactPCI PICMG 2.1 с возможностью горячей замены
- Источники питания 3+1 с резервированием мощностью 750 Вт + 250 Вт
- Рабочая температура: от 0 до +55 °C (максимально)
Серия шасси cPCIS-3330 — это 8-слотовые подсистемы форм-фактора 6U CompactPCI для монтажа в стойку 19″. Отлично подойдут поставщикам сетевого оборудования, интеграторам компьютерной телефонии, и для приложений VoIP. Гибкая и надежная платформа разработки с оптимизированным вводом-выводом и возможностями хранения информации обеспечивает наилучшее решение для производителей оборудования и системных интеграторов и ускоряет процесс изготовления системы.
Шасси cPCIS-3330 обеспечивает возможность расширения до 7 периферийных слотов при помощи шин PCI и H.110 CT 32-бита/33 МГц или 64-бита/33 МГц, систему охлаждения с резервированием (5+5 вентиляторов для забора воздуха спереди, с возможностью горячей замены), источники питания PICMG 2.11 cPCI 750 Вт + 250 Вт с резервированием, два отсека для устройств 5.25″, один отсек для устройств 3.5″, и один привод CD-ROM типа slim.
| Технические характеристики | |
| Корпус |
EIA RS-310C высотой 9U для монтажа в стойку 19” Металлические стенки с покрытием Кнопки включения и перезагрузки с защитой |
| Форм-фактор | 6U CompactPCI |
| Стандарты CompactPCI | 2.0 R3.0, 2.1 R2.0, 2.5 R1.0, 2.9 R1.0, 2.11 R1.0 |
| Объединительные платы |
cBP-6108R или cBP-6408R Шина cPCI: 32-бита/33 МГц (cBP-6108R), 64-бита/33 МГц (cBP-6408R) 1x системный слот 7x периферийных слотов Шина H.110 CT: совместима со всеми периферийными слотами Ввод-вывод на задней панели: P3, P4 и P5 с защитой AB-типа на всех слотах Напряжение ввода-вывода: 3,3 или 5 В на выбор, установка по умолчанию - 5 В Входное питание: 3х разъема ATX, зажимные терминалы для питания постоянного тока |
| Источник питания |
Поддержка перераспределения тока на напряжениях 5 В, 3,3 В, и 12 В 47-контактный интерфейс питания PICMG 2.11 Модуль питания: 4х cPS-H325/AC или 4х cPS-H325/DC4 (750 Вт + 250 Вт с резервированием) Максимальная нагрузка +5 В: 132 А +3,3 В: 132 А +12 В: 22 А -12 В: 4 А Минимальная нагрузка +5 В: 6 А |
| Модуль мониторинга |
Светодиодная индикация состояния питания 5 В, 3,3 В Базовая сигнализация: 12 В, -12 В, вентиляторы, температура В случае сбоя выдает предупреждение в виде звукового сигнала и светодиодной индикации Возврат сигнализации в исходное положение |
| Отсеки для накопителей | 2х 5,25”, 1х 3,5”, 1х отсек для оптического привода типа slim |
| Система охлаждения |
2х системы по 5х вентиляторов для забора воздуха спереди: номинальная скорость вращения каждого вентилятора 4000 ±500 об/мин Номинальная мощность каждого вентилятора: 2,64 Вт Максимальный поток воздуха: 81.9 кубометра в час 2х вентилятора для забора воздуха сзади: Номинальная скорость вращения каждого вентилятора: 2800 ±250 об/мин Номинальная мощность каждого вентилятора: 2,9 Вт Максимальный поток воздуха: 83.3 кубометра в час |
| Размеры | 483,2 x 399 x 339,1 мм, с ручкой |
| Вес | 24,5 кг (с резервным источником питания и объединительной платой) |
|
Условия эксплуатации и хранения |
|
|---|---|
| Рабочая температура | От 0 до +55 °C |
| Температура хранения | От -20 до +80 °C |
| Влажность | От 5% до 95%, без выпадения конденсата |
| Удары | Двойная амплитуда 15 G, 11 мс, хранение |
| Вибрация |
Хранение: 1,88 Grms, 5-500 Гц, по каждой оси Эксплуатация: 0,5 Grms, 5-500 Гц, по каждой оси, протестировано с накопителем HDD 2.5” NEBS: разработано для NEBS Level 3 |
| Артикул | Описание |
| cPCIS‑3330/64/DualAC/D500 | Подсистема CompactPCI 9U 64-бита/66 МГц, 2x входа для питания AT переменного тока (4x 250 Вт), отсек для накопителей HDD 3.5", 2x отсека для накопителей HDD 5.25" и базовый модуль мониторинга |
| cPCIS‑3330/64/DualAC | Подсистема CompactPCI 9U 64-бита/66 МГц, 2x входа для питания AT переменного тока, отсек для накопителей HDD 3.5", 2x отсека для накопителей HDD 5.25" и базовый модуль мониторинга |
| cPCIS‑3330/DC4 | Подсистема CompactPCI 9U 64-бита/66 МГц, питание AT постоянного тока (4x 250 Вт), отсек для накопителей HDD 3.5", 2x отсека для накопителей HDD 5.25" и базовый модуль мониторинга |
| cPCIS‑3330/64/AC/2PSU | Подсистема CompactPCI 9U 64-бита/66 МГц, питание AT переменного тока (2x 250 Вт), отсек для накопителей HDD 3.5", 2x отсека для накопителей HDD 5.25" и базовый модуль мониторинга |
| cPCIS‑3330/64/AC | Подсистема CompactPCI 9U 64-бита/66 МГц, питание AT переменного тока (4x 250 Вт), отсек для накопителей HDD 3.5", 2x отсека для накопителей HDD 5.25" и базовый модуль мониторинга |
| cPCIS‑3330/AC | Подсистема CompactPCI 9U 32-бита/33 МГц, питание AT переменного тока (4x 250 Вт), отсек для накопителей HDD 3.5", 2x отсека для накопителей HDD 5.25" и базовый модуль мониторинга |
