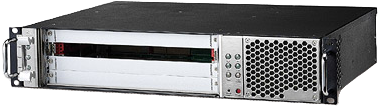

cPCIS-6235R

Шасси для монтажа в стойку 19” высотой 2U с двумя компактными источниками питания с резервированием
ADLINK Technology Inc. (Ampro) Производитель:
ADLINK Technology Inc. (Ampro)
  • Описание
  • Спецификация
  • Информация для заказа
  • Стойка 19”, высота 2U для плат 6U cPCI с вводом-выводом на задней панели 80 мм
  • Шина 6U CompactPCI и PICMG 2.5 H.110 CT
  • Объединительная плата PICMG 2.1 CompactPCI с вводом-выводом P3 и P5 на задней панели и возможностью горячей замены
  • 2х встроенных компактных источника питания 300 Вт + 300 Вт с резервированием

Подсистемы серии cPCIS-6235R предназначены для плат 6U cPCI с задними переходными модулями 80 мм и подходят для приложений компьютерной телефонии. Шасси высотой 2U предназначено для монтажа в стандартную стойку 19″.

Все шасси cPCIS-6235R оборудуются 3-слотовыми 32/64-битными объединительными платами PICMG 2.1 CompactPCI с возможностью горячей замены и шиной PICMG 2.5 H.110 CT.

Технические характеристики
Корпус EIA RS-310C высотой 9U для монтажа в стойку 19”
Металлические стенки с покрытием
Кнопки включения и перезагрузки с защитой
Форм-фактор 6U CompactPCI
Стандарты CompactPCI 2.0 R3.0, 2.1 R2.0, 2.5 R1.0
Объединительные платы cBP-6103R: 3-слотовая 32-битная плата 6U cPCI с шиной CT
cBP-6403R: 3-слотовая 64-битная плата 6U cPCI с шиной CT
cBP-6403R/N110: 3-слотовая 64-битная плата 6U cPCI без шины CT H.110 CT
Источник питания Два компактных источника питания со входом переменного тока и мощностью 300 Вт + 300 Вт с резервированием и вентилятором охлаждения
Активный PFC (полнодиапазонный), соответствует IEC-1000-3-2 CLASS D
2х входа переменного тока с фильтром электромагнитных помех: FCC Class B, CISPR22 Class B
Охлаждение: 2х вентилятора постоянного тока 40 мм на модуль
Вход переменного тока: полный диапазон, 100-220 В переменного тока (±10%)
Частотный диапазон: 47-63 Гц
Выход постоянного тока: 32 А @ +5 В, 20 А @ +3,3 В, 16 А @ +12 В, 0,8 А @ -12 В, 0,5 А @ -5 В, 1,5 А @ +5 В в режиме ожидания
Максимальная выходной ток для +5 В и +3,3 В: 35 А
Максимальная суммарная мощность для +5 В, +3,3 В и +12 В: 285 Вт
КПД: 63% при 115 В, максимальная нагрузка
Сертификация: UL 1950, CSA 22.2 NO/ 950, TÜV IEC 950
Размеры: 220 х 120 х 85 мм
Светодиодные индикаторы 6х светодиодных индикаторов отображают состояние питания +3,3 В, +5 В, +12 В и -12 В, состояние вентилятора и нештатный уровень температуры
Отсеки для накопителей Встроенный оптический привод типа slim
Пространство под один отсек для накопителя 2,5” и один для накопителя 3,5”
Система охлаждения 3х модуля вентиляторов на выпуск, с доступом с передней панели и возможностью горячей замены:

Тип вентиляторов: 12 В постоянного тока, бесщеточные
Номинальная скорость вращения каждого вентилятора: 4000 об/мин
Номинальная сила тока: 0,22 А (до 0,33 А)
Максимальный поток воздуха: 81,9 м3/ч
Шум: 41 dBA
Время наработки на отказ: 70 000 ч
Светодиодная индикация состояния вентиляторов
Размеры 484,1 x 88,1 x 358,8 мм, с ручкой
Вес 17,1 кг

Условия эксплуатации и хранения

Рабочая температура От 0 до +40 °C
Температура хранения От -20 до +80 °C
Влажность От 5% до 95%, без выпадения конденсата
Удары Двойная амплитуда 15 G, 11 мс, хранение
Вибрация Хранение: 1,88 Grms, 5-500 Гц, по каждой оси
Эксплуатация: 0,5 Grms, 5-500 Гц, по каждой оси, протестировано с накопителем HDD 2.5”
Артикул Описание
cPCIS‑6235R/64/N110 Подсистема CompactPCI 2U 64-бита/66 МГц, 2x источника питания переменного тока ATX (300 Вт), базовый модуль мониторинга, без H.110
cPCIS‑6235R Подсистема CompactPCI 2U 32-бита/33 МГц, 2x источника питания переменного тока ATX (300 Вт), базовый модуль мониторинга
cPCIS‑6235R/64 Подсистема CompactPCI 2U 64-бита/66МГц, 2x источника питания переменного тока ATX (300 Вт), базовый модуль мониторинга
