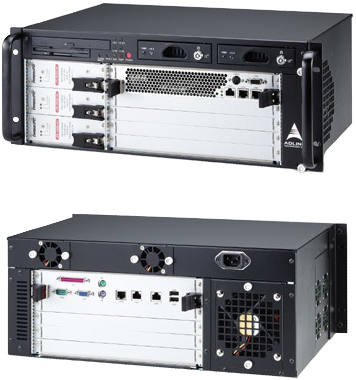

cPCIS-6400U
5-слотовое шасси CompactPCI высотой 4U с источниками питания с резервированием
Производитель:ADLINK Technology Inc. (Ampro)
- Описание
- Спецификация
- Информация для заказа
- Источники питания с резервированием 2 + 1, 500 Вт + 250 Вт с универсальным входом
- 2х съемные корзины SATA HDD
- Система охлаждения с резервированием
- Рабочая температура: от 0 до +55 °C
Подсистемы серии cPCIS-6400U/6400X предназначены для плат 6U cPCI с задними переходными модулями 80 мм и подходят для приложений компьютерной телефонии. Шасси высотой 4U предназначено для монтажа в стандартную стойку 19″.
Шасси cPCIS-6400U оборудуются источниками питания с резервированием 2 + 1, 500 Вт + 250 Вт, с возможностью горячей замены и универсальным входом, а шасси cPCIS-6400X имеют встроенный источник питания ATX мощностью 400 Вт со входом переменного тока и вентилятором охлаждения. Обе серии оборудуются 5-слотовыми объединительными платами PICMG 2.1 CompactPCI 32/64-бита с возможностью горячей замены и шиной PICMG 2.5 H.110 CT.
| Технические характеристики | |
| Корпус |
EIA RS-310C высотой 4U для монтажа в стойку 19” Металлические стенки с покрытием |
| Форм-фактор | 6U CompactPCI |
| Стандарты CompactPCI | 2.0 R3.0, 2.1 R2.0, 2.5 R1.0 |
| Объединительные платы |
cBP-6415U: 5-слотовая объединительная плата 6U CT 64-бита/66 МГц cBP-6105R: 5-слотовая объединительная плата с шиной CT 32-бита/33 МГц |
| Источник питания |
Поддержка до 3х стоечных модулей питания 3U cPCI 8HP Поддержка перераспределения тока на 5 В, 3,3 В, и 12 В 47-контактный интерфейс питания PICMG 2.11 Модуль питания: cPS-H325/AC (3х 250 Вт с резервированием) |
| Базовый модуль мониторинга |
Мониторинг температуры шасси и состояния вентиляторов Сбой повлечет за собой звуковую и светодиодную сигнализацию Сброс сигнализации Светодиодная индикация состояния питания 5 В, 3,3 В, 12 В, и -12 В |
| Система охлаждения |
Съемный блок вентиляторов для забора воздуха на передней панели с возможностью горячей замены: Тип вентиляторов: 12 В постоянного тока, бесщеточные, с прецизионными подшипниками 1х вентилятор для забора воздуха с потоком 254,9 м3/ч Номинальная скорость вращения каждого вентилятора: 4000 ±250 об/мин Номинальная мощность каждого вентилятора: 17,4 Вт Съемный модуль для вентиляции: Тип вентиляторов: 12 В постоянного тока, бесщеточные, с подшипниками скольжения VAPO 4х вентилятора для забора воздуха с потоком 16,07 м3/ч Номинальная скорость вращения каждого вентилятора: 8000 ±1000 об/мин Номинальная мощность каждого вентилятора: 1,8 Вт Съемные блоки вентиляторов для корзин приводов на задней панели с возможностью горячей замены: Тип вентиляторов: 12 В постоянного тока, бесщеточные, с подшипниками скольжения VAPO 2х вентилятора для забора воздуха с потоком 186,9 м3/ч Номинальная скорость вращения каждого вентилятора: 8200 ±1000 об/мин Номинальная мощность каждого вентилятора: 1,6 Вт Съемные блоки вентиляторов на задней панели с возможностью горячей замены: Тип вентиляторов: 12 В постоянного тока, бесщеточные, с подшипниками скольжения VAPO 1х вентилятор для забора воздуха с потоком 186,9 м3/ч Номинальная скорость вращения каждого вентилятора: 4800 ±250 об/мин Номинальная мощность каждого вентилятора: 12 Вт |
| Отсек для приводов |
Встроенный оптический привод типа slim 2х съемные корзины 3.5” SATA HDD |
| Размеры | 482,6 x 177 x 350,6 мм (с ручкой) |
| Вес | 14,5 кг (включая источник питания ATX 280 Вт и объединительную плату) |
|
Условия эксплуатации и хранения |
|
|---|---|
| Рабочая температура | От 0 до +55 °C |
| Температура хранения | От -20 до +80 °C |
| Влажность | От 5% до 95%, без выпадения конденсата |
| Удары | Двойная амплитуда 15 G, 11 мс, хранение |
| Вибрация |
Хранение: 1,88 Grms, 5-500 Гц, по каждой оси Эксплуатация: 0,5 Grms, 5-500 Гц, по каждой оси, протестировано с накопителем HDD 2.5” NEBS: соответствует NEBS Level 3 |
| Артикул | Описание |
| cPCIS‑6400UA/AC | 5-слотовая подсистема 6U CPCI высотой 4U, 64-бита, ввод-вывод на задней панели, CD, съемная корзина SATA, 3x 47-контактных источника питания с универсальным входом переменного тока |
| cPCIS‑6400UA/AC/SDVD | 5-слотовая подсистема 6U CPCI высотой 4U, 64-бита, ввод-вывод на задней панели, SATA DVD, съемная корзина SATA, без FDD, 3x 47-контактных источника питания с универсальным входом переменного тока |
| cPCIS‑6400UA/AC/WM | 5-слотовая подсистема 6U CPCI высотой 4U, 64-бита, ввод-вывод на задней панели, CD, съемная корзина SATA, 3x 47-контактных источника питания с универсальным входом переменного тока, плата мониторинга с доступом по сети |
| cPCIS‑6400UAD/2AC | 5-слотовая подсистема 6U CPCI высотой 4U, 64-бита, ввод-вывод на задней панели, SATA DVD-RW, съемная корзина SATA, 2x источника питания 250 Вт со входом переменного тока, два входа для переменного тока |
| cPCIS‑6400UAD/2AC/SDVD | 5-слотовая подсистема 6U CPCI высотой 4U, 64-бита, ввод-вывод на задней панели, SATA DVD-RW, съемная корзина SATA, 2x источника питания 250 Вт со входом переменного тока, два входа для переменного тока |
| cPCIS‑6400U | 5-слотовая подсистема 6U CPCI высотой 4U, 64-бита, ввод-вывод на задней панели, CD, съемная корзина FDD IDE, для 47-контактного источника питания (приобретается отдельно) |
| cPCIS‑6400U/32 | 5-слотовая подсистема 6U CPCI высотой 4U, 32-бита, ввод-вывод на задней панели, CD, съемная корзина IDE, для 47-контактного источника питания (приобретается отдельно) |
| cPCIS‑6400U/32/AC | 5-слотовая подсистема 6U CPCI высотой 4U, 32-бита, ввод-вывод на задней панели, CD, съемная корзина IDE, 3x 47-контактных источника питания с универсальным входом переменного тока |
| cPCIS‑6400U/AC | 5-слотовая подсистема 6U CPCI высотой 4U, 64-бита, ввод-вывод на задней панели, CD, съемная корзина IDE, 3x 47-контактных источника питания с универсальным входом переменного тока |
| cPCIS‑6400U/DC4 | 5-слотовая подсистема 6U CPCI высотой 4U, 64-бита, ввод-вывод на задней панели, CD, съемная корзина IDE, вход 48 В постоянного тока, 3x источника питания по 250 Вт |
| cPCIS‑6400US/AC | Подсистема 6U CPCI высотой 4U, съемная корзина SCSI, CD-ROM, 3x 47-контактных источника питания, 64-битная системная объединительная плата |
| cPCIS‑6400US/DC2 | Подсистема 6U CPCI высотой 4U, съемная корзина SATA, IDE DVD-ROM, источник питания постоянного тока 24 В, 64-битная системная объединительная плата |
| cPCIS‑6400USD/2AC | 5-слотовая подсистема 6U CPCI высотой 4U, 64-бита, ввод-вывод на задней панели, CD, съемная корзина SCIS, 2x источника питания cPCI, два входа для переменного тока |
| cPCIS‑6400USS/SDVD/WM | 5-слотовая подсистема 6U CPCI высотой 4U, 64-бита, ввод-вывод на задней панели, съемная корзина SAS RackSATA DVD, без FDD, 3x 47-контактных источника питания, два входа, плата мониторинга с доступом по сети |
