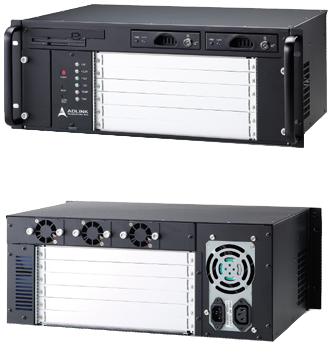

cPCIS-6400X
5-слотовое шасси CompactPCI высотой 4U с источником питания 400 Вт
Производитель:ADLINK Technology Inc. (Ampro)
- Описание
- Спецификация
- Информация для заказа
- Встроенный источник питания ATX мощностью 400 Вт
- 2х съемные корзины SATA HDD
- Система охлаждения с резервированием
- Рабочая температура: от 0 до +55 °C
Подсистемы серии cPCIS-6400U/6400X предназначены для плат 6U cPCI с задними переходными модулями 80 мм и подходят для приложений компьютерной телефонии. Шасси высотой 4U предназначено для монтажа в стандартную стойку 19″.
Шасси cPCIS-6400U оборудуются источниками питания с резервированием 2 + 1, 500 Вт + 250 Вт, с возможностью горячей замены и универсальным входом, а шасси cPCIS-6400X имеют встроенный источник питания ATX мощностью 400 Вт со входом переменного тока и вентилятором охлаждения. Обе серии оборудуются 5-слотовыми объединительными платами PICMG 2.1 CompactPCI 32/64-бита с возможностью горячей замены и шиной PICMG 2.5 H.110 CT.
| Технические характеристики | |
| Корпус |
EIA RS-310C высотой 4U для монтажа в стойку 19” Металлические стенки с покрытием |
| Форм-фактор | 6U CompactPCI |
| Стандарты CompactPCI | 2.0 R3.0, 2.1 R2.0, 2.5 R1.0 |
| Объединительные платы | cBP-6405R: 5-слотовая объединительная плата 6U cPCI CT 64-бита/66 МГц |
| Источник питания |
Поддержка до 3х стоечных модулей питания 3U cPCI 8HP Поддержка перераспределения тока на 5 В, 3,3 В, и 12 В 47-контактный интерфейс питания PICMG 2.11 Модуль питания: cPS-H325/AC (3х 250 Вт с резервированием) |
| Базовый модуль мониторинга |
Мониторинг температуры шасси и состояния вентиляторов Сбой повлечет за собой звуковую и светодиодную сигнализацию Сброс сигнализации Светодиодная индикация состояния питания 5 В, 3,3 В, 12 В, и -12 В |
| Система охлаждения |
Съемный блок вентиляторов для забора воздуха на передней панели с возможностью горячей замены: Тип вентиляторов: 12 В постоянного тока, бесщеточные, с прецизионными подшипниками 1х вентилятор для забора воздуха и 1х для вентиляции с потоком воздуха 86,7 м3/ч каждый Номинальная скорость вращения каждого вентилятора: 3600 ±250 об/мин Номинальная мощность каждого вентилятора: 2,8 Вт Съемные блоки вентиляторов для корзин приводов на задней панели с возможностью горячей замены: Тип вентиляторов: 12 В постоянного тока, бесщеточные, с подшипниками скольжения VAPO 3х вентилятора с потоком воздуха 18,4 м3/ч Номинальная скорость вращения каждого вентилятора: 8200 ±1000 об/мин Номинальная мощность каждого вентилятора: 1,6 Вт |
| Отсек для приводов |
Встроенный оптический привод типа slim 2х съемные корзины 3.5” SATA HDD |
| Размеры | 482,6 x 177 x 350,6 мм (с ручкой) |
| Вес | 14,5 кг (включая источник питания и объединительную плату) |
|
Источник питания |
|
|---|---|
| APS940XA | Источник питания ATX мощностью 400 Вт с вентилятором охлаждения |
| Вход переменного тока | Автоматический диапазон, 90-130 и 180-260 В переменного тока, 47-63 Гц |
| Выход постоянного тока |
35 А @ +5 В, 25 А @ +3,3 В, 30 А @ +12 В, 1 A @ -12 В (+5 В в режиме ожидания и -5 В отсутствуют в системе cPCI) Суммарный выходной ток на 5 и 3,3 В не должен превышать 45 А Максимальная суммарная выходная мощность: 400 W КПД: 65% при 115 В, полная нагрузка |
| Защита |
По нагрузке: 110%-140% От перенапряжения на +5 В От короткого замыкания: на всех выходах От перегрева: 70 °C |
| Понижение номинала |
Температура: 40 °C Степень: 20 |
| Сертификация |
UL 1950/ CSA22.2 No.234 TUV EN-60950 “B” IEC-801-2, 3, 4, 5 FCC part 15 Class A, CISPR 22 (EN55022) |
|
Условия эксплуатации и хранения |
|
| Рабочая температура | От 0 до +55 °C |
| Температура хранения | От -20 до +80 °C |
| Влажность | От 5% до 95%, без выпадения конденсата |
| Удары | Двойная амплитуда 15 G, 11 мс, хранение |
| Вибрация |
Хранение: 1,88 Grms, 5-500 Гц, по каждой оси Эксплуатация: 0,5 Grms, 5-500 Гц, по каждой оси, протестировано с накопителем HDD 2.5” NEBS: соответствует NEBS Level 3 |
| Артикул | Описание |
| cPCIS‑6400X | 5-слотовая подсистема 6U CPCI высотой 4U, 64-бита, ввод-вывод на задней панели, CD, ATX 400 Вт, съемная корзина IDE |
| cPCIS‑6400X/32 | 5-слотовая подсистема 6U CPCI высотой 4U, 32-бита, ввод-вывод на задней панели, CD, ATX 400 Вт, съемная корзина IDE |
| cPCIS‑6400XA/N110/SDVD | 5-слотовая подсистема 6U CPCI высотой 4U, 64-бита, ввод-вывод на задней панели, RIO, SATA DVD-RW, ATX 400 Вт, съемная корзина SATA с объединительной платой cBP-6405R/N110 без H.110 |
| cPCIS‑6400XA/NFD | 5-слотовая подсистема 6U CPCI высотой 4U, ATX 400 Вт, съемная корзина SATA, привод DVD-ROM типа slim, без FDD |
| cPCIS‑6400XA/NP/NCD/NFDD | 5-слотовая подсистема 6U CPCI высотой 4U, 64-бита, ввод-вывод на задней панели, съемная корзина SATA без источника питания, FDD, CD-ROM |
