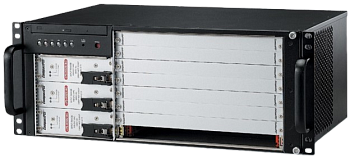

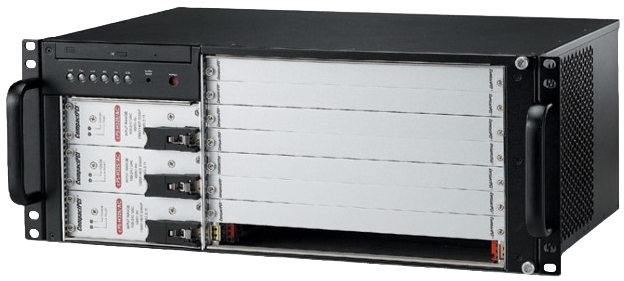

cPCIS-6418U
8-слотовое шасси CompactPCI высотой 4U с источниками питания с резервированием
Производитель:ADLINK Technology Inc. (Ampro)
- Описание
- Спецификация
- Информация для заказа
- Стандарт 6U CompactPCI и шина PICMG 2.5 H.110 CT
- 8-слотовая 64-битная объединительная плата CompactPCI PICMG 2.1 с возможностью горячей замены
- 2х входа для питания переменного тока (опционально постоянного тока)
- Рабочая температура: от 0 до +50 °C
Серия подсистем cPCIS-6418U предназначена для устройств с максимальной плотностью компонентов и имеет 8 горизонтальных слотов для плат 6U cPCI с задними переходными модулями 80 мм. Шасси высотой 4U монтируется в стандартную стойку 19″.
cPCIS-6418U оборудован источниками питания мощностью 500 + 250 Вт с резервированием по схеме 2+1 с универсальным входом. Шасси имеет 8-слотовую 64-битную объединительную плату CompactPCI PICMG 2.1 с возможностью горячей замены и шину PICMG 2.5 H.110 CT (cPCIS-6418U/N110 не имеет поддержки шины CT).
Встроенная плата мониторинга отображает температуру шасси, состояние питания и вентилятора, и имеет интерфейс RS-232 на задней панели.
| Технические характеристики | |
| Корпус |
EIA RS-310C высотой 4U для монтажа в стойку 19” Металлические стенки с покрытием |
| Форм-фактор | 6U CompactPCI |
| Стандарты CompactPCI | 2.0 R3.0, 2.1 R2.0, 2.5 R1.0 |
| Объединительные платы |
cBP-6418U: 8-слотовая объединительная плата 6U cPCI CT 64-бита cBP-6418U/N110: 8-слотовая объединительная плата 6U cPCI 64-бита без шины CT |
| Источник питания |
Поддержка до 3х стоечных модулей питания 3U cPCI 8HP Поддержка перераспределения тока на 5 В, 3,3 В, и 12 В 47-контактный интерфейс питания PICMG 2.11 Модуль питания: cPS-H325/AC (3х 250 Вт с резервированием) cPS-H325/48 (48 В постоянного тока, 250 Вт каждый, с резервированием) |
| Базовый модуль мониторинга |
Мониторинг температуры шасси и состояния вентиляторов Сбой повлечет за собой звуковую и светодиодную сигнализацию Сброс сигнализации Светодиодная индикация состояния питания 5 В, 3,3 В, 12 В, и -12 В |
| Система охлаждения |
Съемный вентилятор на выпуск воздуха с левой стороны • Количество вентиляторов: 1 • Тип вентиляторов: бесщеточные • Номинальное напряжение: 12 В • Размеры: 120 х 120 х 25 мм • Максимальный поток воздуха: 254,9 м3/ч • Номинальная скорость вращения вентилятора: 4000 ±250 об/мин • Номинальная мощность вентилятора: 17,4 Вт Вентилятор на выпуск воздуха на задней панели: • Количество вентиляторов: 1 • Тип вентиляторов: бесщеточные • Номинальное напряжение: 12 В • Размеры: 92 х 92 х 38 мм • Максимальный поток воздуха: 187.2 м3/ч • Номинальная скорость вращения вентилятора: 4800 ±250 об/мин • Номинальная мощность вентилятора: 12 Вт Вентиляторы на впуск воздуха с правой стороны, с возможностью горячей замены: (2+2) • Количество вентиляторов: 4 • Тип вентиляторов: бесщеточные • Номинальное напряжение: 12 В • Размеры: 80 х 80 х 15 мм • Максимальный поток воздуха: 72.6 м3/ч • Номинальная скорость вращения каждого вентилятора: 4000 ±100 об/мин • Номинальная мощность каждого вентилятора: 3.24 Вт |
| Система охлаждения |
Съемный блок вентиляторов для забора воздуха на передней панели с возможностью горячей замены: Тип вентиляторов: 12 В постоянного тока, бесщеточные, с прецизионными подшипниками 1х вентилятор для забора воздуха и 1х для вентиляции с потоком воздуха 86,7 м3/ч каждый Номинальная скорость вращения каждого вентилятора: 3600 ±250 об/мин Номинальная мощность каждого вентилятора: 2,8 Вт Съемные блоки вентиляторов для корзин приводов на задней панели с возможностью горячей замены: Тип вентиляторов: 12 В постоянного тока, бесщеточные, с подшипниками скольжения VAPO 3х вентилятора с потоком воздуха 18,4 м3/ч Номинальная скорость вращения каждого вентилятора: 8200 ±1000 об/мин Номинальная мощность каждого вентилятора: 1,6 Вт |
| Отсек для приводов | Оптический привод типа slim |
| Размеры | 482,6 x 177 x 346,35 мм (с ручкой) |
| Вес | 14,5 кг (включая источник питания и объединительную плату) |
|
Условия эксплуатации и хранения |
|
|---|---|
| Рабочая температура | От 0 до +50 °C |
| Температура хранения | От -20 до +80 °C |
| Влажность | От 5% до 95%, без выпадения конденсата |
| Удары | Двойная амплитуда 15 G, 11 мс, хранение |
| Вибрация |
Хранение: 1,88 Grms, 5-500 Гц, по каждой оси Эксплуатация: 0,5 Grms, 5-500 Гц, по каждой оси, протестировано с накопителем HDD 2.5” NEBS: соответствует NEBS Level 3 |
| Артикул | Описание |
| cPCIS‑6418U/AC/N110/SDVD | 8-слотовая 64-битная подсистема 6U CPCI высотой 4U, без H.110, ввод-вывод на задней панели, SATA DVD, 3x источника питания, 2х входа питания переменного тока |
| cPCIS‑6418U/AC/SDVD | 8-слотовая 64-битная подсистема 6U CPCI высотой 4U, ввод-вывод на задней панели, SATA DVD, 3x источника питания, 2х входа питания переменного тока |
| cPCIS‑6418U/DualAC/WM | 8-слотовая 64-битная подсистема 6U CPCI высотой 4U, ввод-вывод на задней панели, CD-ROM, 3x источника питания, 2х входа питания переменного тока, плата мониторинга с доступом по сети |
| cPCIS‑6418U/2AC/SDVD | 8-слотовая 64-битная подсистема 6U CPCI высотой 4U, ввод-вывод на задней панели, SATA DVD, 2x источника питания, 2х входа питания переменного тока |
| cPCIS‑6418U/AC3/VA(EA) | 8-слотовая 64-битная/66 МГц подсистема 6U CPCI высотой 4U, 3x источника питания AT переменного тока (3x 250 Вт), 1x SATA DVD и зуммер, плата мониторинга RS-232 |
| cPCIS‑6418U/DC/SDVD | 8-слотовая 64-битная/66 МГц подсистема 6U CPCI высотой 4U, 3x источника питания AT постоянного тока (3x 250 Вт), 1x SATA DVD и зуммер, плата мониторинга RS-232 |
| cPCIS‑6418U/DC4 | 8-слотовая 64-битная подсистема 6U CPCI высотой 4U, ввод-вывод на задней панели, CD-Rom, 3x источника питания постоянного тока 48 В, 2х входа питания постоянного тока |
