PXES-2301
Производитель:ADLINK Technology Inc. (Ampro)
- Описание
- Спецификация
- Информация для заказа
- Слоты: 1x системный, 5x гибридных периферийных
- Пропускная способность: до 8 ГБ/с для системного слота, 2 ГБ/с для периферийных
- 4-канальная PXI Express
- Рабочая температура: от 0 до +50 ˚C

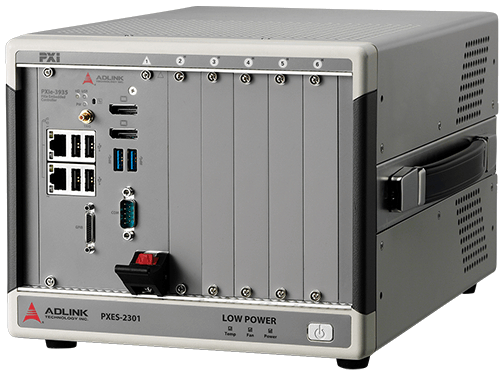

PXES-2301 от Adlink — это 6-слотовое шасси PXI Express выполненное в соответствии со спецификациями PXI Express и cPCI Express, имеющее 1x системный слот с тремя слотами расширения, 5x гибридных периферийных слотов, и предназначенное для широкого спектра испытательных и измерительных приложений, требующих высокой пропускной способности.
Гибридная конструкция слотов позволяет устанавливать модули CompactPCI, PXI, CompactPCI Express, и PXI Express в любой периферийный слот PXES-2301, обеспечивая тем самым максимальную гибкость. PXES-2590 построено на 4-канальном PXI express с пропускной способностью 8 ГБ/с для системного слота, и 2 ГБ/с для всех периферийных слотов (все соединены с PCIe gen2×4).
PXES-2301 имеет встроенный контроллер системы интеллектуального мониторинга который отслеживает состояние шасси включая скорость вращения вентиляторов, системные напряжения, и температуру внутри корпуса.
Шасси представляет собой компактный портативный полурековый защищенный корпус для использования в ограниченных пространствах. Шасси оборудовано промышленным источником питания переменного тока который выдает мощность 320 Вт при температуре не превышающей +50 °C, и имеет великолепную систему охлаждения.
Таким образом, PXES-2301 — это отличный выбор платформы PXI Express для практически любых испытательных и измерительных приложений.
| Технические характеристики | |
| Напряжение питания переменного тока |
Диапазон: от 100 до 240 В переменного тока Частота: от 47 до 63 Гц |
| Выходное напряжение постоянного тока |
+5 В / 15 А +12 В / 23 А +3,3 В / 15 А -12 В / 0,5 А Максимальная суммарная мощность 320 Вт Максимальная пульсация и помехи: 50 мВ (+5 В, 3,3 В) 120 мВ (±12 В) Нестабильность выходного напряжения по нагрузке: ±5% |
| Интерфейс шины |
4-канальная PXI Express Полоса пропускания системного слота до 8 ГБ/с Полоса пропускания периферийных слотов до 2 ГБ/с |
| Ввод-вывод и управление на задней панели | Переключатель скорости вращения вентиляторов |
| Охлаждение |
2 вентилятора со скоростью воздушного потока 170.26 м3/ч Объем отводимого тепла на каждый слот: 38 Вт |
| Звуковое давление (дБА) |
Автоматический режим (при температуре окружающей среды до +25 °C): 35,3 дБА Максимальный режим: 60,8 дБА |
| Мощность звука (дБА) |
Автоматический режим (при температуре окружающей среды до +25 °C): 50 дБА Максимальный режим: 74,1 дБА (протестировано в соответствии с ISO 7779) |
| Количество слотов |
1 системный 5 периферийных |
| Размеры | 220,8 х 319,6 х 177,8 мм |
| Вес | 5,85 кг |
|
Условия эксплуатации и хранения |
|
|---|---|
| Рабочая температура | От 0 до +50 °C |
| Температура хранения | От -20 до +70 °C |
| Влажность |
Эксплуатация: от 20 до 80%, без выпадения конденсата Хранение: от 10 до 90%, без выпадения конденсата |
| Удары | 30 G, полусинусоида, 11 мс |
| Вибрации |
Эксплуатация: 5-500 Гц, 0,21 GRMS, по 3-м осям Хранение: 5-500 Гц, 2,46 GRMS, по 3-м осям |
| Сертификация по выбросам |
FCC/ICES-003 (USA / Canada) Class A - EN 61326-1 CE (Europe) Class A - EN 61326-1 |
| Соответствие CE | CE/LVD (Europe)- EN 61010-1 |
| Артикул | Описание |

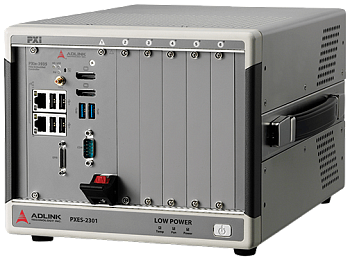

| PXES‑2301 | 6-слотовое шасси PXI Express 3U с универсальным питанием переменного тока и пропускной способностью до 8 ГБ/с |
