PXES-2590
Производитель:ADLINK Technology Inc. (Ampro)
- Описание
- Спецификация
- Информация для заказа
- Слоты: 1 системный, 1 системный гибридный для синхронизации, 7 периферийных
- Пропускная способность: до 8 ГБ/с для системного слота, 2 ГБ/с для всех периферийных
- Сооответствует PXI-5 PXI Express hardware specification Rev.1.0
- Рабочая температура: от 0 до +55 ˚C

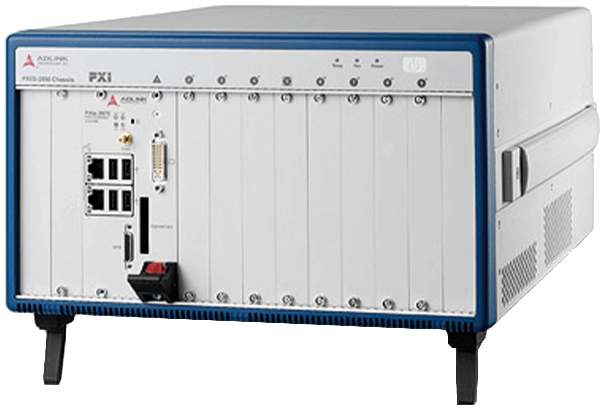

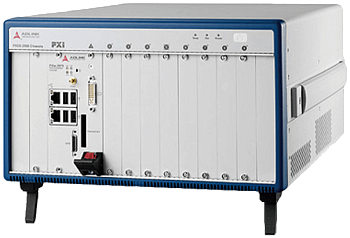

PXES-2590 от Adlink — это 9-слотовое шасси PXI Express с современными возможностями и функциями. Шасси соответствует спецификациям PXI Express и cPCI Express, имеет 1 системный слот, 1 системный слот для синхронизации, и 7 гибридных периферийных слотов для всевозможных испытательных и измерительных приложений, требующих высокой пропускной способности.
Гибридная конструкция слотов позволяет устанавливать модули CompactPCI, PXI, CompactPCI Express, и PXI Express в любой периферийный слот PXES-2590, обеспечивая тем самым максимальную гибкость. PXES-2590 построено на 4-канальном PXI express с пропускной способностью 8 ГБ/с для системного слота, и 2 ГБ/с для всех периферийных слотов.
PXES-2590 имеет встроенный контроллер системы интеллектуального мониторинга который отслеживает состояние шасси включая скорость вращения вентиляторов, системные напряжения, и температуру внутри корпуса. Шасси оборудовано промышленным источником питания переменного тока который выдает мощность 400 Вт при температуре не превышающей +55 °C, и имеет великолепную систему охлаждения в виде двух вентиляторов диаметром 120 мм на задней стенке шасси.
2 разъема BNC для ввода-вывода тактового генератора 10 МГц на задней панели повышают гибкость шасси, позволяя осуществлять синхронизацию с дополнительными устройствами. Таким образом, PXES-2590 отличный выбор платформы PXI Express для испытательных и измерительных приложений.
| Технические характеристики | |
| Напряжение питания переменного тока |
Диапазон: от 100 до 240 В переменного тока Частота: от 50 до 60 Гц |
| Выходное напряжение постоянного тока |
+5 В / 23 А +12 В / 27 А +3,3 В / 33 А -12 В / 1,75 А Максимальная суммарная мощность - 400 Вт Максимальная пульсация и помехи: 50 мВ Нестабильность выходного напряжения по нагрузке: ±3% |
| Интерфейс шины |
4-канальная PXI Express Полоса пропускания системного слота до 8 ГБ/с Полоса пропускания периферийных слотов до 2 ГБ/с |
| Ввод-вывод и управление на задней панели |
Разъемы BNC для ввода-вывода тактового генератора 10 МГц Переключатель скорости вращения вентиляторов Переключатель режима запрета D-SUB9 для мониторинга напряжения и удаленного режима запрета |
| Охлаждение |
2 вентилятора со скоростью воздушного потока 315,9 м3/ч Объем отводимого тепла на каждый слот: 30 Вт |
| Количество слотов |
1 системный 1 системный гибридный для синхронизации 7 периферийных |
| Размеры | 322 х 190 х 456 мм |
| Вес | 9 кг |
|
Условия эксплуатации и хранения |
|
|---|---|
| Рабочая температура | От 0 до +55 °C |
| Температура хранения | От -20 до +70 °C |
| Влажность | От 10 до 90%, без выпадения конденсата |
| Удары | 30 G, полусинусоида, 11 мс |
| Вибрации |
Эксплуатация: 5-500 Гц, 0,3 GRMS, по 3-м осям Хранение: 5-500 Гц, 2,46 GRMS, по 3-м осям |
| Сертификация по выбросам |
EN 61326-1 FCC Class A |
| Соответствие CE |
Безопасность: EN 61010-1 Защита: EN 61326-1 |
| Артикул | Описание |
| PXES‑2590 | 9-слотовое шасси PXI Express 3U со всеми гибридными слотами и универсальным источником питания переменного тока |
| PXES‑2590/PMK-1524 with Trolley Case | 9-слотовое шасси PXI Express 3U со всеми гибридными слотами, с предустановленным 15-дюймовым 24-битным комплектом монитор/клавиатура, в контейнере на колесах для транспортировки |
