PXES-2780
Производитель:ADLINK Technology Inc. (Ampro)
- Описание
- Спецификация
- Информация для заказа
- Слоты: 1x системный, 1x системный для синхронизации, 10x гибридных периферийных, 6x периферийных PXI Express
- Пропускная способность: до 8 ГБ/с для системного слота, 4 ГБ/с для периферийных
- 2/4-канальная PXI Express
- Рабочая температура: от 0 до +55 ˚C

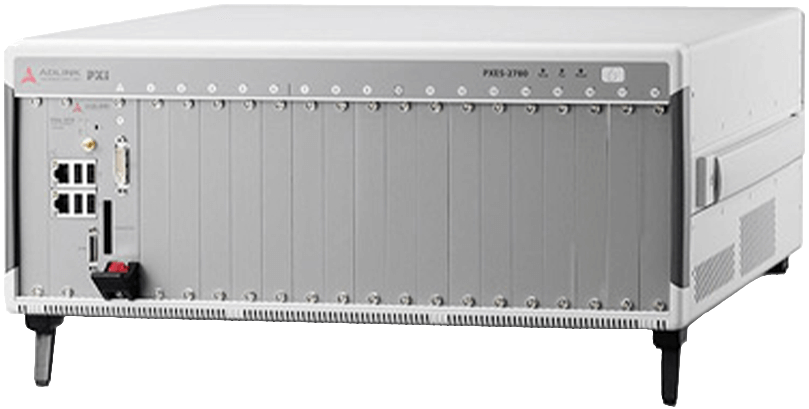

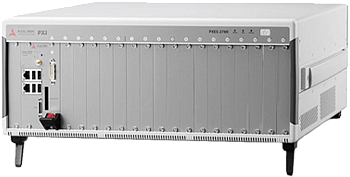

PXES-2780 от Adlink — это 18-слотовое шасси PXI Express выполненное в соответствии со спецификациями PXI Express и cPCI Express, имеющее 1x системный слот, 1x системный для синхронизации, 10x гибридных периферийных, 6x периферийных слотов PXI Express, и предназначенное для широкого спектра испытательных и измерительных приложений, требующих высокой пропускной способности.
Шасси PXES-2780 имеет настраиваемую коммутацию PCIe и может быть настроен как 2/4-канальная PXI Express, с пропускной способностью до 8 ГБ/с для системного слота и 4 ГБ/с для периферийных, благодаря технологии передачи сигналов PCIe gen2.
PXES-2780 имеет встроенный контроллер системы интеллектуального мониторинга который отслеживает состояние шасси включая скорость вращения вентиляторов, системные напряжения, и температуру внутри корпуса.
Шасси оборудовано промышленным источником питания переменного тока который выдает мощность 800 Вт при температуре не превышающей +55 °C, и имеет великолепную систему охлаждения в виде трех вентиляторов диаметром 120 мм на задней стенке шасси.
2 разъема BNC для ввода-вывода тактового генератора 10 МГц на задней панели повышают гибкость шасси, позволяя осуществлять синхронизацию с дополнительными устройствами.
Таким образом, PXES-2780 отличный выбор платформы PXI Express для испытательных и измерительных приложений.
| Технические характеристики | |
| Напряжение питания переменного тока |
Диапазон: от 100 до 240 В переменного тока Частота: от 50 до 60 Гц |
| Выходное напряжение постоянного тока |
+5 В / 36 А +12 В / 84 А +3,3 В / 80 А -12 В / 2,5 А Максимальная суммарная мощность 1120 Вт с питанием 240 В переменного тока или 840 Вт с питанием 110 В переменного тока Максимальная пульсация и помехи: 50 мВ Нестабильность выходного напряжения по нагрузке: ±3% |
| Интерфейс шины |
2/4-канальная PXI Express Полоса пропускания системного слота до 8 ГБ/с Полоса пропускания периферийных слотов до 4 ГБ/с |
| Ввод-вывод и управление на задней панели |
Разъемы BNC для ввода-вывода тактового генератора 10 МГц Переключатель скорости вращения вентиляторов Переключатель режима запрета D-SUB9 для мониторинга напряжения и удаленного режима запрета D-SUB9 удаленного мониторинга |
| Охлаждение |
3 вентилятора со скоростью воздушного потока 315,9 м3/ч Объем отводимого тепла на каждый слот: 38,2 Вт |
| Звуковое давление (дБА) |
Автоматический режим (при температуре окружающей среды до +25 °C): 46,3 дБА Максимальный режим: 64,5 дБА |
| Мощность звука (дБА) |
Автоматический режим (при температуре окружающей среды до +25 °C): 56 дБА Максимальный режим: 76 дБА (протестировано в соответствии с ISO 7779) |
| Количество слотов |
1 системный 1 системный для синхронизации 10 гибридных периферийных 6 периферийных PXI Express |
| Размеры | 464,3 х 191,4 х 465,3 мм |
| Вес | 11,9 кг |
|
Условия эксплуатации и хранения |
|
|---|---|
| Рабочая температура | От 0 до +55 °C |
| Температура хранения | От -20 до +70 °C |
| Влажность | От 10 до 90%, без выпадения конденсата |
| Удары | 30 G, полусинусоида, 11 мс |
| Вибрации |
Эксплуатация: 5-500 Гц, 0,3 GRMS, по 3-м осям Хранение: 5-500 Гц, 2,46 GRMS, по 3-м осям |
| Сертификация по выбросам |
EN 61326-1 FCC Class A |
| Соответствие CE |
Безопасность: EN 61010-1 Защита: EN 61326-1 |
| Артикул | Описание |
| PXES‑2780 | 18-слотовое шасси PXI Express 3U с универсальным источником питания переменного тока |
| PXES‑2780 Rack-mount Kit | Гибкий комплект для монтажа в стойку для PXES-2780 |
