PXES-2785
Производитель:ADLINK Technology Inc. (Ampro)
- Описание
- Спецификация
- Информация для заказа
- Слоты: 1x системный, 1x системный для синхронизации, 6x гибридных периферийных, 10x периферийных PXI Express
- Пропускная способность: до 24 ГБ/с для системного слота, 8 ГБ/с для периферийных
- 2-канальная PXI Express x8 x16
- Рабочая температура: от 0 до +55 ˚C

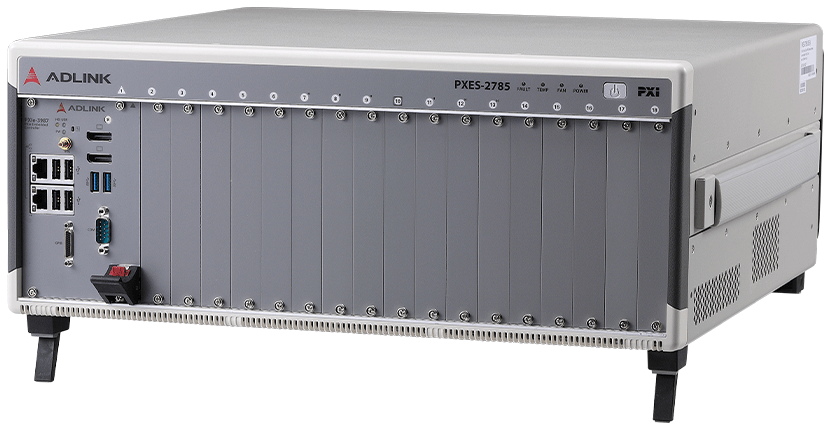

Шасси PXES-2785 от Adlink оборудовано высокопроизводительной 18-слотовой объединительной панелью, мощным блоком питания, и предназначено для широкого круга приложений.
Модульная конструкция шасси обеспечивает удобство обслуживания и имеет возможность замены блока питания для критических приложений, что минимизирует время ремонта. PXES-2785 полностью ооответствует аппаратной спецификации PXITM-5 PXI Express и имеет современные возможности синхронизации.
Шасси PXES-2785 использует технологию PCI Express 3.0 и имеет пропускную способность до 24 ГБ/с для системного слота и 8 ГБ/с для всех периферийных.
Более того, суммарная мощность шасси достигает 1170 Вт, а возможности отвода тепла для каждого слота составляют 50 Вт / 82 Вт, что позволяет использовать мощные высокопроизводительные модули PXI. Возможности синхронизации PXI Express обеспечивают высокую точность и возможности работы с внешним тактовым генератором.
PXES-2785 имеет встроенный контроллер системы интеллектуального мониторинга который отслеживает состояние шасси включая скорость вращения вентиляторов, системные напряжения, температуру внутри корпуса, позволяет осуществлять удаленный мониторинг через порт Ethernet и управлять режимом запрета.
| Технические характеристики | |
| Напряжение питания переменного тока |
Диапазон: от 100 до 240 В переменного тока Частота: от 50 до 60 Гц |
| Выходное напряжение постоянного тока |
+5 В / 30 А (системный слот), 6 А (периферийные), 72 А (максимально на шасси) +12 В / 15 А (системный слот), 9 А (периферийные), 77 А (максимально на шасси) +3.3 В / 15 А (системный слот), 6 А (периферийные), 20 А (максимально на шасси) -12 В / - (системный слот), 1 А (периферийные), 4 А (максимально на шасси) 5 В в режиме ожидания / 4 А (системный слот), 1 А (периферийные), 4 А (максимально на шасси) Максимальная суммарная мощность постоянного тока: 1170/1000 Вт (от 0 до +45 °C, 220/110 В переменного тока) 990/790 Вт (от 45 до +55 °C 220/110 В переменного тока) |
| Интерфейс шины |
Полоса пропускания PCIe 3.0 x8 x16 для системного слота до 24 ГБ/с Полоса пропускания PCIe 3.0 x8 для периферийных слотов до 8 ГБ/с PCI Bus 32 бита, 33 МГц, напряжение ввода-вывода 5 В |
| Ввод-вывод и управление на задней панели |
2 разъема BNC для ввода-вывода тактового генератора 10 МГц Переключатель скорости вращения вентиляторов Разъем для мониторинга напряжения и удаленного режима запрета |
| Охлаждение |
3 вентилятора со скоростью воздушного потока 373,78 м3/ч Объем отводимого тепла для системного слота: 150 Вт Объем отводимого тепла для периферийных слотов: 38 Вт (нормальный режим работы вентиляторов, температура окружающей среды до +55°C) 50 Вт (интенсивный режим работы вентиляторов, температура окружающей среды до +55°C) 82 Вт (интенсивный режим работы вентиляторов, температура окружающей среды до +45°C, объем отводимого тепла для соседних модулей не превышает 50 Вт) |
| Количество слотов |
1 системный 1 системный для синхронизации 6 гибридных периферийных 10 периферийных PXI Express |
| Размеры | 444,4 х 177,8 х 480,5 мм |
| Вес | 11,9 кг |
|
Условия эксплуатации и хранения |
|
|---|---|
| Рабочая температура | От 0 до +55 °C |
| Температура хранения | От -40 до +71 °C |
| Влажность | От 10 до 90%, без выпадения конденсата |
| Удары | 30 G, полусинусоида, 11 мс |
| Вибрации |
Эксплуатация: 5-500 Гц, 0,3 GRMS, по 3-м осям Хранение: 5-500 Гц, 2,46 GRMS, по 3-м осям |
| Электромагнитная совместимость |
EN 61326-1 Class A emissions; Basic immunity FCC 47 CFR Part 15 Subpart A ICES-001/ICES-003 AS/NZS CISPR 11/32 |
| Безопасность | Safety: EN 61010-1:2010 |
| Артикул | Описание |
| PXES‑2785/US/EU | 18-слотовое шасси PXI Express 3-го поколения со съемным блоком питания и кабелем US/EU |
| PXES‑2785/US | 18-слотовое шасси PXI Express 3-го поколения со съемным блоком питания и кабелем US |
| PSM Kit 2785 | Блок питания + плата питания для PXES-2785 |
